    Siemens 3RK5010-0CA00-0AA0 система автоматизации

    Siemens 3RK5010-0CA00-0AA0 система автоматизации

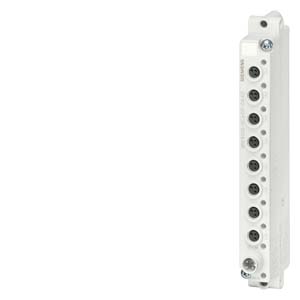

    IO-LINK МОДУЛЬ K20, DIGITAL, 8DI, IP67, 8 X 1 INPUT, SENSOR SUPPLY MAX. 400 MA, 8 X M8-SOCKET STANDARD-ASSIGNM.

    Купить 3RK50100CA000AA0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Технические характеристики 3RK50100CA000AA0

    Модуль IO-Link K20, цифров. 8 ЦВх, IP67, 8 x 1 вход Электропитание датчика макс. 400 мА 8 x гнездо M8, стандартное назначение
    Общие технические данные
    наименование изделия IO-Link модуль K20
    исполнение изделия 8 цифровых входа
    исполнение индикатора
    ● как индикация состояния входов/выходов cветодиод, зелёный, на канал
    ● как индикация состояния связи IO-Link двойной светодиод зеленый/красный
    ● как индикация состояния устройства IO-Link двойной светодиод зеленый/красный
    диагностическое сообщение, пригодное для анализа по шлюзу IO-Link перегрузка/ короткое замыкание в энергообеспечении датчиков, внутреняя ошибка
    степень защиты IP IP67
    функция изделия интерфейс оперативного тока с IO-Link Да
    тип источника питания по шлюзу IO-Link Master Да
    высота над уровнем моря при высоте над уровнем моря макс. m 4 000
    окружающая температура
    ● при хранении °C -40 ... +85
    ● при эксплуатации °C -25 ... +70
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 yсловия А (промышленная зона)
    излучение электромагнитных помех согласно МЭК 60947-1 CISPR11, условия А (промышленная зона)
    справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 A
    справочный идентификатор согласно DIN EN 61346-2 K
    Входы/ Выходы
    число цифровых входов 8
    число цифровых выходов 0
    вид параметризации
    ● времени задержки входного сигнала регулируется для каждого модуля (1 мс, 3 мс, 15 мс, 20 мс)
    ● инвертирования входного сигнала регулируется для каждого входа
    допустимый ток длительной нагрузки питания датчиков
    ● макс. mA 400
    ● гнезд с 1 по 4 макс. mA 200
    ● гнезд с 5 по 8 макс. mA 200
    входной ток на цифровом входе
    ● начальное значение сигнала <1>-распознавание mA 11
    ● конечное значение сигнала <0>-распознавание mA 1,5
    входное напряжение на цифровом входе 1 начальное значение сигнала <1>-распознавание V 10
    Напряжение питания
    тип напряжения напряжения питания пост. ток
    напряжение питания
    ● 1 при постоянном токе расчетное значение V 24
    ● при постоянном токе расчетное значение
    — мин. допустимый V 18
    — макс. допустимо V 30
    Монтаж/ крепление/ размеры
    вид креплений Крепление у стены, фронтальное или боковое
    ширина mm 20
    высота mm 164
    глубина mm 45
    Подсоединения/ клеммы
    число гнезд ввода/вывода 8
    исполнение разводки выводов входов стандартная загрузка
    разводка выводов
    ● гнезда 1 на PIN 1 электропитание сенсора +
    ● гнезда 1 на PIN 3 электропитание сенсора -
    ● гнезда 1 на PIN 4 IN1
    ● гнезда 2 на PIN 1 электропитание сенсора +
    ● гнезда 2 на PIN 3 электропитание сенсора -
    ● гнезда 2 на PIN 4 IN2
    ● гнезда 3 на PIN 1 электропитание сенсора +
    ● гнезда 3 на PIN 3 электропитание сенсора -
    ● гнезда 3 на PIN 4 IN3
    ● гнезда 4 на PIN 1 электропитание сенсора +
    ● гнезда 4 на PIN 3 электропитание сенсора -
    ● гнезда 4 на PIN 4 IN4
    ● гнезда 5 на PIN 1 электропитание сенсора +
    ● гнезда 5 на PIN 3 электропитание сенсора -
    ● гнезда 5 на PIN 4 IN5
    ● гнезда 6 на PIN 1 электропитание сенсора +
    ● гнезда 6 на PIN 3 электропитание сенсора -
    ● гнезда 6 на PIN 4 IN6
    ● гнезда 7 на PIN 1 электропитание сенсора +
    ● гнезда 7 на PIN 3 электропитание сенсора -
    ● гнезда 7 на PIN 4 IN7
    ● гнезда 8 на PIN 1 электропитание сенсора +
    ● гнезда 8 на PIN 3 электропитание сенсора -
    ● гнезда 8 на PIN 4 IN8
    Сертификаты/ допуски к эксплуатации
    сертификат соответствия CE
    General Product Approval EMV other
    other Environment
    Дополнительная информация
    3RK5010-0CA00-0AA0
    3RK5010-0CA00-0AA0
    последнее изменение: 02.04.2025
    Дата
    06.04.2026
    Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RK5010-0CA00-0AA0
