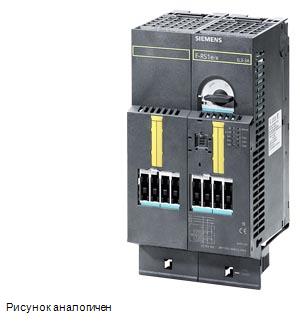

SIMATIC DP, ET 200S, МОДУЛЬ F-RS1E-X: АВТОМАТ + РЕВЕРС. Э/М КОНТАКТОР, ВСТРОЕННЫЕ ЦЕПИ АВТОМАТИКИ БЕЗОПАСНОСТИ, AC3, 3.0КВТ/~400В, ДИАПАЗОН НАСТРОЙКИ ЗАЩИТЫ 2.4 … 8.0А. РАСШИРЕНИЕ МОДУЛЕМ УПР. Э/М ТОРМОЗОМ И МОДУЛЕМ 2DI, ШИРИНА 130ММ
Цена: по запросу
|
|
F-RS1E-X для ET 200S Отказоустойчивый реверсивный пускатель Диапазон настройки 2,4–8 A с механическим переключением электронные контакторы AC-3, до 3 кВт/400 В возможность расширения, модуль управления торможением для модуля управления 2 ЦВх | |||||||||||||
| торговая марка изделия | SIMATIC | |||||||||||||
| наименование изделия | Пускатель | |||||||||||||
| исполнение изделия | поворотное пусковое устройство | |||||||||||||
| наименование типа изделия | ET 200S | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия местное управление | Да | |||||||||||||
| мощность потерь [Вт] при расчетном значении тока | ||||||||||||||
| ● при переменном токе в теплом рабочем состоянии | 10 W | |||||||||||||
| ● при переменном токе в теплом рабочем состоянии на каждый полюс | 3,33 W | |||||||||||||
| ● без тока нагрузки типичный | 4,44 W | |||||||||||||
| напряжение развязки расчетное значение | 500 V | |||||||||||||
| степень загрязнения | 3 при 400 В, 2 при 500 В согласно IEC60664 ( IEC61131) | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| макс. допустимое напряжение для безопасного разъединения между главной и вспомогательной цепью | 400 V | |||||||||||||
| ударопрочность | 5 g / 11 ms | |||||||||||||
| вибропрочность | 2 g | |||||||||||||
| частота коммутации макс. | 80 1/h | |||||||||||||
| механический ресурс (циклов) главных контактов типичный | 100 000 | |||||||||||||
| тип классификации | 2 | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Директива RoHS (дата) | 10/26/2016 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
Perfluorobutane sulfonic acid (PFBS) and its salts CAS-No. -
|
|||||||||||||
| Масса нетто ME | 2,52 kg | |||||||||||||
| функция изделия | ||||||||||||||
| ● прямой пуск | Нет | |||||||||||||
| ● реверсивный пуск | Да | |||||||||||||
| компонент изделия выход для тормоза двигателя | Да | |||||||||||||
| комплектация изделия | ||||||||||||||
| ● управление тормозом при AC 230 В | Нет | |||||||||||||
| ● управление тормозом при DC 24 В | Нет | |||||||||||||
| ● управление тормозом при DC 180 В | Нет | |||||||||||||
| ● управление тормозом при DC 500 В | Нет | |||||||||||||
| дополнение изделия тормозной модуль для управления тормозом | Да | |||||||||||||
| функция изделия защита от коротких замыканий | Да | |||||||||||||
| исполнение защиты от коротких замыканий | силовой выключатель | |||||||||||||
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||||||||||||||
| ● при 400 В расчетное значение | 50 kA | |||||||||||||
| Электромагнитная совместимость | ||||||||||||||
| излучение электромагнитных помех согласно МЭК 60947-1 | CISPR11, условия А (промышленная зона) | |||||||||||||
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3, условия А (промышленная зона) | |||||||||||||
| наведение кондуктивных помех | ||||||||||||||
| ● вследствие импульса согласно МЭК 61000-4-4 | 2 кВ для подачи напряжения, входов и выходов | |||||||||||||
| ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV (U > 24 V DC) | |||||||||||||
| ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 kV (U > 24 V DC) | |||||||||||||
| наведение полевых помех согласно МЭК 61000-4-3 | 80 МГц ... 1 ГГц 10 В/м, 1,4 ГГц ...2 Гц 3 В/м, 2 ГГц ... 2,7 ГГц 1 В/м | |||||||||||||
| Безопасность | ||||||||||||||
| безопасное состояние | Открытая цепь нагрузки | |||||||||||||
| категория останова согласно МЭК 60204-1 | 0 | |||||||||||||
| частота отказов [FIT] при частоте обнаруживаемых опасных отказов (λdd) | 3 800 FIT | |||||||||||||
| частота отказов [FIT] при частоте необнаруживаемых опасных отказов (λdu) | 25 FIT | |||||||||||||
| средний охват диагностикой (DCavg) | 99 % | |||||||||||||
| среднее время между отказами (MTBF) | 11 a | |||||||||||||
| средняя наработка до опасного отказа (MTTFd) | 31 a | |||||||||||||
| IEC 62061 | ||||||||||||||
| PFHD при высокой приоритетности запроса согласно МЭК 62061 | 0 1/h | |||||||||||||
| IEC 61508 | ||||||||||||||
| тип защитного устройства согласно МЭК 61508-2 | тип B | |||||||||||||
| средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508 | 8E-5 1/y | |||||||||||||
| PFDavg при низкой приоритетности запроса согласно МЭК 61508 | 8E-5 | |||||||||||||
| доля безопасных отказов (SFF) | 99,5 % | |||||||||||||
| отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 | 1 | |||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |||||||||||||
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от прикосновения пальцем | |||||||||||||
| Цепь главного тока | ||||||||||||||
| число полюсов для главной цепи | 3 | |||||||||||||
| исполнение коммутационного контакта | электромеханический | |||||||||||||
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 2,4 ... 8 A | |||||||||||||
| исполнение защиты двигателя | электронный | |||||||||||||
| рабочее напряжение расчетное значение | 200 ... 400 V | |||||||||||||
| рабочая частота 1 расчетное значение | 50 Hz | |||||||||||||
| рабочая частота 2 расчетное значение | 60 Hz | |||||||||||||
| относительный положительный допуск рабочей частоты | 10 % | |||||||||||||
| относительный отрицательный допуск рабочей частоты | 10 % | |||||||||||||
| рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц | 200 ... 440 V | |||||||||||||
| рабочий ток | ||||||||||||||
| ● при AC-3 при 400 В расчетное значение | 8 A | |||||||||||||
| рабочая мощность при AC-3 при 400 В расчетное значение | 3 kW | |||||||||||||
| рабочая мощность для трехфазного двигателя при 400 В при 50 Гц | 1,1 ... 3 kW | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| функция изделия | ||||||||||||||
| ● цифровые входы, параметризуемые | Да | |||||||||||||
| ● цифровые выходы, параметризуемые | Нет | |||||||||||||
| число цифровых входов | 2 | |||||||||||||
| число гнезд | ||||||||||||||
| ● для цифровых выходных сигналов | 0 | |||||||||||||
| ● для цифровых входных сигналов | 0 | |||||||||||||
| Напряжение питания | ||||||||||||||
| тип напряжения напряжения питания | пост. ток | |||||||||||||
| напряжение питания 1 при постоянном токе | 24 V | |||||||||||||
| напряжение питания 1 при постоянном токе расчетное значение | ||||||||||||||
| ● мин. допустимый | 20,4 V | |||||||||||||
| ● макс. допустимо | 28,8 V | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | Постоянный ток | |||||||||||||
| оперативное напряжение питания при постоянном токе расчетное значение | 21,6 ... 26,4 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 21,6 ... 26,4 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе | 24 V | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | вертикальный, горизонтальный | |||||||||||||
| вид креплений | вставляем на терминальный модуль | |||||||||||||
| высота | 290 mm | |||||||||||||
| ширина | 130 mm | |||||||||||||
| глубина | 150 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | 0 ... 60 °C | |||||||||||||
| ● при хранении | -40 ... +70 °C | |||||||||||||
| ● при транспортировке | -40 ... +70 °C | |||||||||||||
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % | |||||||||||||
| Связь/ протокол | ||||||||||||||
| протокол поддерживается | ||||||||||||||
| ● протокол PROFIBUS DP | Да | |||||||||||||
| ● протокол PROFINET | Да | |||||||||||||
| исполнение интерфейса протокол PROFINET | Да | |||||||||||||
| функция изделия связь по шине | Да | |||||||||||||
| протокол поддерживается протокол интерфейса AS | Нет | |||||||||||||
| память адресного пространства адресной области | ||||||||||||||
| ● входов | 2 byte | |||||||||||||
| ● выходов | 2 byte | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● интерфейса связи | через кросс-плату | |||||||||||||
| ● для передачи связи | через кросс-плату | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения для главной цепи | винтовой зажим | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● 1 для цифровых входных сигналов | через контрольный модуль | |||||||||||||
| ● 2 для цифровых входных сигналов | через контрольный модуль | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● к интерфейсу прибора, зависящему от изготовителя | Штекер | |||||||||||||
| ● для подачи основной энергии | винтовое соединение | |||||||||||||
| ● для отвода со стороны нагрузки | винтовое соединение | |||||||||||||
| ● для передачи основной энергии | через шину Energiebus | |||||||||||||
| ● для ввода напряжения питания | через кросс-плату | |||||||||||||
| ● для передачи напряжения питания | через кросс-плату | |||||||||||||
| Номинальная нагрузка UL/CSA | ||||||||||||||
| рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение | 600 V | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
06.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
