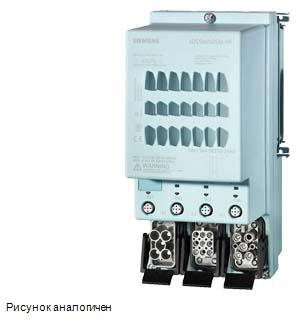

ET 200PRO EDSE/DSSE HF ELECTRONIC DIRECT STARTER ELECTRONIC (SOFT) SWITCHING FULL MOTOR PROTECTION COMPRISING: ELECTRONIC OVERLOAD PROTECTION + ТЕРМИСТОРНАЯ ЗАЩИТА 3 AC 400V/5.5КВТ, 1.5A...(9A)12A W/O BRAKE КОНТАКТ 4DI HAN Q4/2 - HAN Q8/0
|
|
ET 200pro EDSE/DSSE HF электронный пускатель прямого пуска электронный (с плавным) включением Полная защита электродвигателя, в составе: электронный защита от перегрузки + термистор AC-3, 5,5 кВт/400 В 1,5–(9)–12 A без тормозного контакта 4 ЦВх Han Q4/2 — Han Q8/0 | |||||||||||||
| торговая марка изделия | SIMATIC | |||||||||||||
| наименование изделия | Пускатель | |||||||||||||
| исполнение изделия | Устройство прямого пуска | |||||||||||||
| наименование типа изделия | ET 200pro | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия местное управление | Да | |||||||||||||
| напряжение развязки расчетное значение | 400 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| макс. допустимое напряжение для безопасного разъединения между главной и вспомогательной цепью | 400 V | |||||||||||||
| ударопрочность | 15 г / 11 мсек | |||||||||||||
| вибропрочность | 2 g | |||||||||||||
| механический ресурс (циклов) главных контактов типичный | 30 000 000 | |||||||||||||
| тип классификации | 1 | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Директива RoHS (дата) | 05/01/2012 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
|||||||||||||
| Масса нетто ME | 2,037 kg | |||||||||||||
| функция изделия | ||||||||||||||
| ● прямой пуск | Да | |||||||||||||
| ● реверсивный пуск | Нет | |||||||||||||
| компонент изделия выход для тормоза двигателя | Нет | |||||||||||||
| комплектация изделия | ||||||||||||||
| ● управление тормозом при AC 230 В | Нет | |||||||||||||
| ● управление тормозом при AC 400 В | Нет | |||||||||||||
| ● управление тормозом при DC 24 В | Нет | |||||||||||||
| ● управление тормозом при DC 180 В | Нет | |||||||||||||
| ● управление тормозом при DC 500 В | Нет | |||||||||||||
| функция изделия защита от коротких замыканий | Да | |||||||||||||
| исполнение защиты от коротких замыканий | предохранитель | |||||||||||||
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||||||||||||||
| ● при 400 В расчетное значение | 100 000 A | |||||||||||||
| Безопасность | ||||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 50 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 75 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||
| IEC 61508 | ||||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |||||||||||||
| Цепь главного тока | ||||||||||||||
| число полюсов для главной цепи | 3 | |||||||||||||
| исполнение коммутационного контакта | электронный / тиристор / 2 фазы | |||||||||||||
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 1,5 ... 12 A | |||||||||||||
| исполнение защиты двигателя | полная защита двигателя | |||||||||||||
| тип напряжения | перем. ток | |||||||||||||
| рабочее напряжение расчетное значение | 200 ... 400 V | |||||||||||||
| рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц | 200 ... 440 V | |||||||||||||
| рабочий ток | ||||||||||||||
| ● при переменном токе при 400 В расчетное значение | 12 A | |||||||||||||
| ● при AC-3 при 400 В расчетное значение | 12 A | |||||||||||||
| рабочая мощность | ||||||||||||||
| ● при AC-3 при 400 В расчетное значение | 5 500 W | |||||||||||||
| рабочая мощность для трехфазного двигателя при 400 В при 50 Гц | 700 ... 5 500 W | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| функция изделия | ||||||||||||||
| ● цифровые входы, параметризуемые | Да | |||||||||||||
| ● цифровые выходы, параметризуемые | Нет | |||||||||||||
| число цифровых входов | 4 | |||||||||||||
| число гнезд | ||||||||||||||
| ● для цифровых выходных сигналов | 0 | |||||||||||||
| ● для цифровых входных сигналов | 4 | |||||||||||||
| Напряжение питания | ||||||||||||||
| тип напряжения напряжения питания | пост. ток | |||||||||||||
| напряжение питания 1 при постоянном токе | 24 V | |||||||||||||
| напряжение питания 1 при постоянном токе расчетное значение | ||||||||||||||
| ● мин. допустимый | 20,4 V | |||||||||||||
| ● макс. допустимо | 28,8 V | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | Постоянный ток | |||||||||||||
| оперативное напряжение питания при постоянном токе расчетное значение | 20,4 ... 28,8 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 20,4 ... 28,8 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе | 24 V | |||||||||||||
| мощность потерь [Вт] в цепи вспомогательного и оперативного тока | ||||||||||||||
| ● в коммутационном положении ВЫКЛ. | ||||||||||||||
| — с байпасной схемой | 1,656 W | |||||||||||||
| — без байпасной схемы | 1,656 W | |||||||||||||
| ● в коммутационном положении ВКЛ. | ||||||||||||||
| — с байпасной схемой | 5,4 W | |||||||||||||
| — без байпасной схемы | 1,944 W | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | вертикальный, горизонтальный | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| высота | 230 mm | |||||||||||||
| ширина | 110 mm | |||||||||||||
| глубина | 160 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 3 500 m | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +55 °C | |||||||||||||
| ● при хранении | -40 ... +70 °C | |||||||||||||
| ● при транспортировке | -40 ... +70 °C | |||||||||||||
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % | |||||||||||||
| Связь/ протокол | ||||||||||||||
| протокол поддерживается | ||||||||||||||
| ● протокол PROFIBUS DP | Да | |||||||||||||
| ● протокол PROFINET | Да | |||||||||||||
| исполнение интерфейса протокол PROFINET | Да | |||||||||||||
| функция изделия связь по шине | Да | |||||||||||||
| протокол поддерживается протокол интерфейса AS | Нет | |||||||||||||
| функция изделия | ||||||||||||||
| ● поддержка PROFIenergy, измеряемые величины | Да | |||||||||||||
| ● поддержка PROFIenergy, отключение | Да | |||||||||||||
| память адресного пространства адресной области | ||||||||||||||
| ● входов | 2 byte | |||||||||||||
| ● выходов | 2 byte | |||||||||||||
| исполнение электрического соединения интерфейса связи | через кросс-плату | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● для главной цепи | плоский штекер | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● 1 для цифровых входных сигналов | M12-разъем | |||||||||||||
| ● 2 для цифровых входных сигналов | M12-разъем | |||||||||||||
| ● 3 для цифровых входных сигналов | M12-разъем | |||||||||||||
| ● 4 для цифровых входных сигналов | M12-разъем | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● к интерфейсу прибора, зависящему от изготовителя | оптический интерфейс | |||||||||||||
| ● для подачи основной энергии | разъем согласно ISO23570 | |||||||||||||
| ● для отвода со стороны нагрузки | разъем по ISO23570 | |||||||||||||
| ● для передачи основной энергии | разъем по ISO23570 | |||||||||||||
| ● для ввода напряжения питания | через кросс-плату | |||||||||||||
| ● для передачи напряжения питания | через кросс-плату | |||||||||||||
| Номинальная нагрузка UL/CSA | ||||||||||||||
| рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение | 480 V | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
06.04.2026 |
Возможны изменения.
