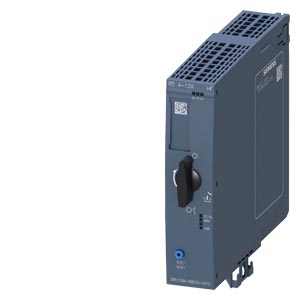

Siemens 3RK1308-0BE00-0CP0 коммутационные устройства

Name: Siemens 3RK1308-0BE00-0CP0 коммутационные устройства
Brand: Siemens
Price: 58382 RUB
Availability: InStock

Реверсивный пускатель расширенной функциональности, в комплекте вентилятор (3RW4928-8VB00), электронная коммутация, электронная защита от перегрузки до 5,5 кВт/400 В, диапазон настройки 4,0–12 А, PROFIenergy, опция: модуль 3DI/LC

Купить 3RK13080BE000CP0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 58382 руб.

Технические характеристики 3RK13080BE000CP0

Реверсивный пускатель расширенной функциональности; в комплекте вентилятор (3RW4928-8VB00); электронная коммутация; электронная защита от перегрузки до 5,5 кВт/400 В; диапазон настройки 4,0–12 А; PROFIenergy; опция: модуль 3DI/LC

торговая марка изделия

SIMATIC

категория изделия

Пускатель

наименование изделия

Реверсивный пускатель

наименование типа изделия

ET 200SP

Общие технические данные

вариант устройства согласно МЭК 60947-4-2

функция изделия

Реверсивный пускатель

● местное управление

Да

● функция собственной защиты устройства

Да

● дистанционное обновление МПО

Да

● для источника питания защита от перемены полярности

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

3 W

напряжение развязки расчетное значение

500 V

степень загрязнения

категория перенапряжения

III

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

500 V

потребляемый ток макс.

180 mA

ударопрочность

6 g / 11 мс

вибропрочность

15 мм до 6 Гц, 2 g до 500 Гц

частота коммутации макс.

1 1/s

механический ресурс (циклов) главных контактов типичный

30 000 000

тип классификации

категория применения

● согласно МЭК 60947-4-2

AC-53a: 12 A: (8-0,5: 72-32)

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

04/15/2016

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,46 kg

функция изделия

● прямой пуск

Да

● реверсивный пуск

Да

компонент изделия выход для тормоза двигателя

Нет

функция изделия защита от коротких замыканий

Да

исполнение защиты от коротких замыканий

предохранитель

ном. предельная отключающая способность при коротком замыкании (Icu)

● при 400 В расчетное значение

55 kA

● при 500 В расчетное значение

55 kA

● при 500 В согласно UL 60947 расчетное значение

100 kA

ном. предельная отключающая способность при коротком замыкании (Icu) в сети IT

● при 400 В расчетное значение

55 kA

● при 500 В расчетное значение

55 kA

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

Класс A

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

Класс A

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

8 кВ воздушный разряд

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс A для промышленного сектора

Безопасность

среднее время между отказами (MTBF)

46 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от прикосновения пальцем

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

Гибрид

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

4 ... 12 A

мин. нагрузка [%]

50 %; от минимального регулируемого номинального тока

исполнение защиты двигателя

электронный

рабочее напряжение расчетное значение

48 ... 500 V

относительный симметричный допуск рабочего напряжения

10 %

рабочая частота 1 расчетное значение

50 Hz

рабочая частота 2 расчетное значение

60 Hz

относительный симметричный допуск рабочей частоты

5 %

относительный положительный допуск рабочей частоты

5 %

относительный отрицательный допуск рабочей частоты

5 %

рабочий ток при переменном токе при 400 В расчетное значение

12 A

допустимый ток длительной нагрузки при пуске макс.

120 A

рабочая мощность для трехфазного двигателя при 400 В при 50 Гц

2,2 ... 5,5 kW

Входы/ Выходы

число цифровых входов

● примечание

4 через модуль 3DI/LC

память адресного пространства адресной области

● входов

4 byte

● выходов

2 byte

Напряжение питания

тип напряжения напряжения питания

пост. ток

напряжение питания 1 при постоянном токе расчетное значение

● мин. допустимый

20,4 V

● макс. допустимо

28,8 V

напряжение питания при постоянном токе расчетное значение

24 V

потребляемый ток при расчетном значении напряжения питания

● при режиме ожидания

85 mA

● при эксплуатации

90 mA

● при включении двигателя

180 mA

мощность потерь [Вт] при расчетном значении напряжения питания

● в коммутационном положении ВЫКЛ. с байпасной схемой

2,2 W

● в коммутационном положении ВКЛ. с байпасной схемой

4,32 W

пик тока включения при 24 В

25 A; при групповом монтаже учитывайте указания справочника

длительность пика тока включения при 24 В

0,14 ms

время реакции

время задержки включения

20 ms

время задержки отключения

35 ... 50 ms

Силовая электроника

рабочий ток

● при 40 °C расчетное значение

12 A

● при 50 °C расчетное значение

10 A

● при 55 °C расчетное значение

9 A

● при 60 °C расчетное значение

7 A

Монтаж/ крепление/ размеры

монтажное положение

вертикально, горизонтально (учитывайте ухудшение характеристик)

вид креплений

вставляется в BaseUnit

высота

142 mm

ширина

30 mm

глубина

150 mm

необходимое расстояние при последовательном монтаже

● вверх

50 mm

● вниз

50 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

4 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C; Снижение параметров см. в руководстве

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

экологическая категория при эксплуатации согласно МЭК 60721

3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства)

относительная атмосферная влажность при эксплуатации

10 ... 95 %

давление воздуха согласно SN 31205

900 ... 1 060 hPa

Связь/ протокол

протокол поддерживается

● протокол PROFIBUS DP

Да

● протокол PROFINET

Да

функция изделия связь по шине

Да

протокол поддерживается протокол интерфейса AS

Нет

функция изделия

● поддержка PROFIenergy, измеряемые величины

Да

● поддержка PROFIenergy, отключение

Да

исполнение электрического соединения интерфейса связи

Вставной контакт к Base Unit

Подсоединения/ клеммы

исполнение электрического соединения

● 1 для цифровых входных сигналов

вставные принадлежности модуля

исполнение электрического соединения

● для подачи основной энергии

Вставной контакт к Base Unit

● для отвода со стороны нагрузки

Вставной контакт к Base Unit

● для ввода напряжения питания

Вставной контакт к Base Unit

длина кабеля для двигателя неэкранированный макс.

200 m

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение

12 A

ток при заторможенном роторе (LRA) для 3-фазного электродвигателя при 480 В расчетное значение

72 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,5 hp

— при 230 В расчетное значение

2 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

2 hp

— при 220/230 В расчетное значение

3 hp

— при 460/480 В расчетное значение

7,5 hp

рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение

480 V

Разрешения Сертификаты

General Product Approval		EMV	Maritime application

Maritime application	Environment	Industrial Communication
	Environmental Confirmations

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026
