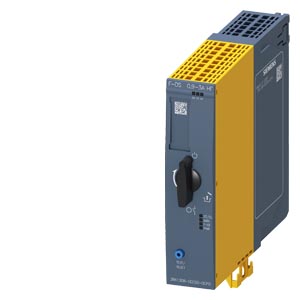

Siemens 3RK1308-0CC00-0CP0 коммутационные устройства

Name: Siemens 3RK1308-0CC00-0CP0 коммутационные устройства
Brand: Siemens
Price: 47988 RUB
Availability: InStock

Помехоустойчивый пускатель прямого пуска, расширенная функциональность, электронная коммутация, электронная защита от перегрузки до 1,1 кВт/400 В, диапазон настройки 0,9–3 А, PROFIenergy, опция: модуль 3DI/LC

Купить 3RK13080CC000CP0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 47988 руб.

Технические характеристики 3RK13080CC000CP0

Помехоустойчивый пускатель прямого пуска, расширенная функциональность; электронная коммутация; электронная защита от перегрузки до 1,1 кВт/400 В; диапазон настройки 0,9–3 А; PROFIenergy; опция: модуль 3DI/LC

торговая марка изделия

SIMATIC

категория изделия

Пускатель

наименование изделия

Прямой пускатель

наименование типа изделия

ET 200SP

Общие технические данные

вариант устройства согласно МЭК 60947-4-2

функция изделия

Отказоустойчивый прямой пускатель

● местное управление

Да

● функция собственной защиты устройства

Да

● дистанционное обновление МПО

Да

● для источника питания защита от перемены полярности

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

0,2 W

напряжение развязки расчетное значение

500 V

степень загрязнения

категория перенапряжения

III

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

500 V

потребляемый ток макс.

140 mA

ударопрочность

6 g / 11 мс

вибропрочность

15 мм до 6 Гц, 2 g до 500 Гц

частота коммутации макс.

1 1/s

механический ресурс (циклов) главных контактов типичный

30 000 000

тип классификации

категория применения

● согласно МЭК 60947-4-2

AC-53a: 3 A: (8-0,7: 70-32)

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

04/15/2016

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,427 kg

функция изделия

● прямой пуск

Да

● реверсивный пуск

Нет

компонент изделия выход для тормоза двигателя

Нет

функция изделия защита от коротких замыканий

Да

исполнение защиты от коротких замыканий

предохранитель

ном. предельная отключающая способность при коротком замыкании (Icu)

● при 400 В расчетное значение

55 kA

● при 500 В расчетное значение

55 kA

● при 500 В согласно UL 60947 расчетное значение

100 kA

ном. предельная отключающая способность при коротком замыкании (Icu) в сети IT

● при 400 В расчетное значение

55 kA

● при 500 В расчетное значение

55 kA

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

Класс A

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

3 кВ

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

4 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

2 кВ

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

Класс A

наведение полевых помех согласно МЭК 61000-4-3

20 В/m

электростатический разряд согласно МЭК 61000-4-2

8 кВ воздушный разряд

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс A для промышленного сектора

Безопасность

функция изделия пригодно для функции безопасности

Да

пригодность к использованию

● противоаварийное включение

Нет

● противоаварийное отключение

Да

безопасное состояние

Открытая цепь нагрузки

испытания срока службы с учетом износа необходимые

Да

интервал контроля работоспособности макс.

0,083 a

интервал диагностического тестирования с помощью внутренней функции тестирования макс.

600 s

категория останова согласно МЭК 60204-1

доля опасных отказов при высокой приоритетности запроса согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

IEC 62061

уровень полноты безопасности (SIL) согласно МЭК 62061

SIL 3

ISO 13849

уровень эффективности защиты (PL) согласно ISO 13849-1

PL e

категория согласно ISO 13849-1

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Нет

IEC 61508

уровень полноты безопасности (SIL) согласно МЭК 61508

SIL 3

тип защитного устройства согласно МЭК 61508-2

тип B

PFH согласно МЭК 61508 относительно SIL

1E-8 1/h; при частоте коммутации 30/ч

PFDavg при низкой приоритетности запроса согласно МЭК 61508

9E-7; при частоте коммутации 30/ч

доля безопасных отказов (SFF)

99,5 %

отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508

значение Т1

● срока службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от прикосновения пальцем

ATEX

уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX

уровень полноты безопасности SIL 1

отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

Гибрид

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,9 ... 3 A

мин. нагрузка [%]

50 %; от минимального регулируемого номинального тока

исполнение защиты двигателя

электронный

рабочее напряжение расчетное значение

48 ... 500 V

относительный симметричный допуск рабочего напряжения

10 %

рабочая частота 1 расчетное значение

50 Hz

рабочая частота 2 расчетное значение

60 Hz

относительный симметричный допуск рабочей частоты

5 %

относительный положительный допуск рабочей частоты

5 %

относительный отрицательный допуск рабочей частоты

5 %

рабочий ток при переменном токе при 400 В расчетное значение

3 A

допустимый ток длительной нагрузки при пуске макс.

30 A

рабочая мощность для трехфазного двигателя при 400 В при 50 Гц

0,37 ... 1,1 kW

Входы/ Выходы

число цифровых входов

● примечание

4 через модуль 3DI/LC

● противоаварийный

тип входной характеристики

Type 1 in accordance with EN 61131-2

входное напряжение на цифровом входе при постоянном токе расчетное значение

24 V

входной ток на цифровом входе при сигнале <1> типичный

0 A

память адресного пространства адресной области

● входов

4 byte

● выходов

2 byte

Напряжение питания

тип напряжения напряжения питания

пост. ток

напряжение питания 1 при постоянном токе расчетное значение

● мин. допустимый

20,4 V

● макс. допустимо

28,8 V

напряжение питания при постоянном токе расчетное значение

24 V

потребляемый ток при расчетном значении напряжения питания

● при режиме ожидания

50 mA

● при эксплуатации

50 mA

● при включении двигателя

140 mA

мощность потерь [Вт] при расчетном значении напряжения питания

● в коммутационном положении ВЫКЛ. с байпасной схемой

1,2 W

● в коммутационном положении ВКЛ. с байпасной схемой

3,4 W

пик тока включения при 24 В

25 A; при групповом монтаже учитывайте указания справочника

длительность пика тока включения при 24 В

0,14 ms

время реакции

время задержки включения

35 ms

время задержки отключения

35 ... 50 ms

время задержки отключения при противоаварийном запросе

● при отключении с помощью управляющих входов макс.

55 ms

● при отключении с помощью напряжения питания макс.

120 ms

Силовая электроника

рабочий ток

● при 40 °C расчетное значение

3 A

● при 50 °C расчетное значение

3 A

● при 55 °C расчетное значение

3 A

● при 60 °C расчетное значение

3 A

Монтаж/ крепление/ размеры

монтажное положение

вертикально, горизонтально (учитывайте ухудшение характеристик)

вид креплений

вставляется в BaseUnit

высота

142 mm

ширина

30 mm

глубина

150 mm

необходимое расстояние при последовательном монтаже

● вверх

50 mm

● вниз

50 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

4 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C; Снижение параметров см. в руководстве

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

экологическая категория при эксплуатации согласно МЭК 60721

3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства)

относительная атмосферная влажность при эксплуатации

10 ... 95 %

давление воздуха согласно SN 31205

900 ... 1 060 hPa

Связь/ протокол

протокол поддерживается

● протокол PROFIBUS DP

Да

● протокол PROFINET

Да

функция изделия связь по шине

Да

протокол поддерживается протокол интерфейса AS

Нет

функция изделия

● поддержка PROFIenergy, измеряемые величины

Да

● поддержка PROFIenergy, отключение

Да

исполнение электрического соединения интерфейса связи

Вставной контакт к Base Unit

Подсоединения/ клеммы

исполнение электрического соединения

● 1 для цифровых входных сигналов

вставные принадлежности модуля

● 2 для цифровых входных сигналов

Вставной контакт к Base Unit

исполнение электрического соединения

● для подачи основной энергии

Вставной контакт к Base Unit

● для отвода со стороны нагрузки

Вставной контакт к Base Unit

● для ввода напряжения питания

Вставной контакт к Base Unit

длина кабеля для двигателя неэкранированный макс.

200 m

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение

3 A

ток при заторможенном роторе (LRA) для 3-фазного электродвигателя при 480 В расчетное значение

24 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,1 hp

— при 230 В расчетное значение

0,25 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

0,5 hp

— при 220/230 В расчетное значение

0,5 hp

— при 460/480 В расчетное значение

1,5 hp

рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение

480 V

Разрешения Сертификаты

General Product Approval	EMV	For use in hazardous locations	Functional Saftey
			Type Examination Certificate
Maritime application		Environment	Industrial Communication
		Environmental Confirmations
