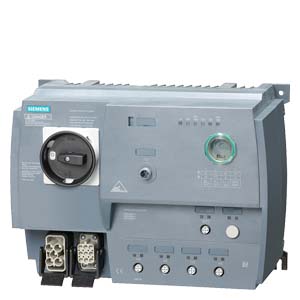

Siemens 3RK1315-6KS41-1AA5 коммутационные устройства

Name: Siemens 3RK1315-6KS41-1AA5 коммутационные устройства
Brand: Siemens
Price: 71978 RUB
Availability: InStock

ПУСКАТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS M200D, КОММУНИКАЦИЯ ПО AS-I: AS-INTERFACE РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ, BASIC МЕХАНИЧЕСКАЯ КОММУТАЦИЯ 3 400V, AC/0,9КВТ, 0,15A...2,00A, ЭЛЕКТРОННАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ТЕРМИСТОРНАЯ ЗАЩИТА: THERMOCLICK / PTC WITH BRAKE КОНТАКТ 180V DC 2DI AS-I + 2DI / 1DO ON DEVICE HAN Q4/2 - HAN Q8/0

Купить 3RK13156KS411AA5 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 71978 руб.

Технические характеристики 3RK13156KS411AA5

Пускатель электродвигателя SIRIUS M200D AS-i Связь: AS-Interface Реверсивный пускатель Basic с механическим переключением AC-3, 0,75 кВт/400 В 0,15 A–2,00 A электронная защита от перегрузки Термистор: термовыключатель/положительный температурный коэффициент с тормозным контактом 180 В DC 2 ЦВх AS-i + 2 ЦВх/1 ЦВых на устройстве Han Q4/2 — Han Q8/0

торговая марка изделия

SIRIUS

наименование изделия

Пускатель

исполнение изделия

поворотное пусковое устройство

наименование типа изделия

M200D

функция изделия

● местное управление

Нет

● интерфейс оперативного тока для параллельного соединения

Нет

напряжение развязки расчетное значение

500 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 000 V

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

400 V

● между цепями оперативного и вспомогательного тока

24 V

ударопрочность

12 г / 11 мс

вибропрочность

7 мм / 2 g

механический ресурс (циклов) главных контактов типичный

10 000 000

тип классификации

Директива RoHS (дата)

07/01/2006

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

3,966 kg

функция изделия

● прямой пуск

Нет

● реверсивный пуск

Да

компонент изделия выход для тормоза двигателя

Да

комплектация изделия

● управление тормозом при AC 230 В

Нет

● управление тормозом при AC 400 В

Нет

● управление тормозом при DC 24 В

Нет

● управление тормозом при DC 180 В

Да

● управление тормозом при DC 500 В

Нет

дополнение изделия тормозной модуль для управления тормозом

Нет

функция изделия защита от коротких замыканий

Да

исполнение защиты от коротких замыканий

силовой выключатель

ном. предельная отключающая способность при коротком замыкании (Icu)

● при 400 В расчетное значение

50 000 A

● при 500 В расчетное значение

50 000 A

излучение электромагнитных помех согласно МЭК 60947-1

CISPR11, условия А (промышленная зона)

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3, условия А (промышленная зона)

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

Безопасность

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

50 %

● при высокой приоритетности запроса согласно SN 31920

75 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

IEC 61508

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

электромеханический

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,15 ... 2 A

исполнение защиты двигателя

полная защита двигателя

рабочее напряжение расчетное значение

200 ... 440 V

рабочий ток

● при переменном токе при 400 В расчетное значение

2 A

● при AC-3 при 400 В расчетное значение

2 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

0,75 kW

— при 500 В расчетное значение

750 W

● при AC-3e

— при 400 В расчетное значение

1 kW

— при 500 В расчетное значение

0,75 kW

функция изделия

● цифровые входы, параметризуемые

Нет

● цифровые выходы, параметризуемые

Нет

число цифровых входов

число гнезд

● для цифровых выходных сигналов

● для цифровых входных сигналов

число цифровых выходов

Напряжение питания

тип напряжения напряжения питания

пост. ток

напряжение питания 1 при постоянном токе

24 V

напряжение питания 1 при постоянном токе расчетное значение

30 V

● мин. допустимый

26,5 V

● макс. допустимо

31,6 V

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

20,4 ... 28,8 V

оперативное напряжение питания 1 при постоянном токе расчетное значение

24 V

оперативное напряжение питания 1 при постоянном токе расчетное значение

20,4 ... 28,8 V

оперативное напряжение питания 1 при постоянном токе

20,4 ... 28,8 V

оперативный ток при постоянном токе

● при режиме ожидания

100 mA

● при эксплуатации

600 mA

мощность потерь [Вт] в цепи вспомогательного и оперативного тока

● в коммутационном положении ВЫКЛ. с байпасной схемой

2,0736 W

● в коммутационном положении ВКЛ. с байпасной схемой

4,1184 W

время реакции

время задержки включения

85 ms

время задержки отключения

65 ms

монтажное положение

вертикальный, горизонтальный, лежащий

монтажное положение рекомендуемый

горизонтальный

вид креплений

винтовое крепление

высота

215 mm

ширина

294 mm

глубина

159 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

протокол поддерживается

● протокол PROFIBUS DP

Нет

● протокол PROFINET

Нет

исполнение интерфейса

● протокол интерфейса AS

Да

● протокол PROFINET

Нет

● протокол PROFIBUS DP

Нет

функция изделия связь по шине

Да

протокол поддерживается протокол интерфейса AS

Да

функция изделия интерфейс оперативного тока с IO-Link

Нет

исполнение электрического соединения интерфейса связи

штекер М12

исполнение электрического соединения

● для главной цепи

штекер согласно ISO 23570, HAN Q4/2

● для цепи вспомогательного и оперативного тока

штекер

исполнение электрического соединения

● 1 для цифровых входных сигналов

M12-разъем

● 1 для цифровых выходных сигналов

M12-разъем

● 2 для цифровых входных сигналов

M12-разъем

● 3 для цифровых входных сигналов

M12-разъем

● 4 для цифровых входных сигналов

M12-разъем

исполнение электрического соединения

● к интерфейсу прибора, зависящему от изготовителя

оптический интерфейс

● для адресации прибора

штекер М12

● для ввода напряжения питания

штекер М12

ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение

1,6 A

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя

— при 460/480 В расчетное значение

0,7 hp

— при 575/600 В расчетное значение

1 hp

рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение

600 V

Разрешения Сертификаты

General Product Approval					EMV

Test Certificates	other		Dangerous goods	Environment	Industrial Communication
Type Test Certificates/Test Report		Confirmation	Transport Information	Environmental Confirmations
