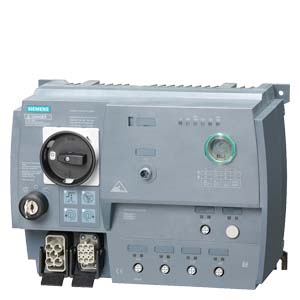

ПУСКАТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS M200D, КОММУНИКАЦИЯ ПО AS-I: AS-INTERFACE РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ, BASIC ELECTR. SWITCHING 3 400V, AC/5,5КВТ, 1,5A...9,00A, ЭЛЕКТРОННАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ТЕРМИСТОРНАЯ ЗАЩИТА: THERMOCLICK / PTC БЕЗ ТОРМОЗНОГО КОНТАКТА, 2DI AS-I + 2DI / 1DO ON DEVICE HAN Q4/2 - HAN Q8/0 WITH OPERATOR TERMINAL И KEY-OPERATED SWITCH
|
|
Пускатель электродвигателя SIRIUS M200D AS-i Связь: AS-Interface Реверсивный пускатель Basic с электронным переключением AC-3, 4 кВт/400 В 1,5–9,00 A электронная защита от перегрузки Термистор: термовыключатель/положительный температурный коэффициент без тормозного контакта 2 ЦВх AS-i + 2 ЦВх/1 ЦВых на устройстве Han Q4/2 — Han Q8/0 с ручным локальным управлением и переключателем с ключом | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Пускатель | |||||||||||||
| исполнение изделия | поворотное пусковое устройство | |||||||||||||
| наименование типа изделия | M200D | |||||||||||||
| функция изделия | ||||||||||||||
| ● местное управление | Да | |||||||||||||
| ● интерфейс оперативного тока для параллельного соединения | Нет | |||||||||||||
| напряжение развязки расчетное значение | 500 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 000 V | |||||||||||||
| макс. допустимое напряжение для безопасного разъединения | ||||||||||||||
| ● между главной и вспомогательной цепью | 400 V | |||||||||||||
| ● между цепями оперативного и вспомогательного тока | 24 V | |||||||||||||
| ударопрочность | 12 г / 11 мс | |||||||||||||
| вибропрочность | 7 мм / 2 g | |||||||||||||
| тип классификации | 1 | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
|||||||||||||
| Масса нетто ME | 4,23 kg | |||||||||||||
| функция изделия | ||||||||||||||
| ● прямой пуск | Нет | |||||||||||||
| ● реверсивный пуск | Да | |||||||||||||
| компонент изделия выход для тормоза двигателя | Нет | |||||||||||||
| комплектация изделия | ||||||||||||||
| ● управление тормозом при AC 230 В | Нет | |||||||||||||
| ● управление тормозом при AC 400 В | Нет | |||||||||||||
| ● управление тормозом при DC 24 В | Нет | |||||||||||||
| ● управление тормозом при DC 180 В | Нет | |||||||||||||
| ● управление тормозом при DC 500 В | Нет | |||||||||||||
| дополнение изделия тормозной модуль для управления тормозом | Нет | |||||||||||||
| функция изделия защита от коротких замыканий | Да | |||||||||||||
| исполнение защиты от коротких замыканий | силовой выключатель | |||||||||||||
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||||||||||||||
| ● при 400 В расчетное значение | 50 000 A | |||||||||||||
| ● при 500 В расчетное значение | 20 000 A | |||||||||||||
| излучение электромагнитных помех согласно МЭК 60947-1 | CISPR11, условия А (группа 2) | |||||||||||||
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3, условия А (промышленная зона) | |||||||||||||
| наведение кондуктивных помех | ||||||||||||||
| ● вследствие импульса согласно МЭК 61000-4-4 | 2 кВ подключение к сети / 1 кВ подключение линии управления | |||||||||||||
| ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |||||||||||||
| ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |||||||||||||
| Безопасность | ||||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 50 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 75 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||
| IEC 61508 | ||||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |||||||||||||
| Цепь главного тока | ||||||||||||||
| число полюсов для главной цепи | 3 | |||||||||||||
| исполнение коммутационного контакта | электронный / тиристор / 2 фазы | |||||||||||||
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 1,5 ... 9 A | |||||||||||||
| исполнение защиты двигателя | полная защита двигателя | |||||||||||||
| рабочее напряжение расчетное значение | 200 ... 440 V | |||||||||||||
| рабочий ток | ||||||||||||||
| ● при переменном токе при 400 В расчетное значение | 9 A | |||||||||||||
| ● при AC-3 при 400 В расчетное значение | 9 A | |||||||||||||
| рабочая мощность | ||||||||||||||
| ● при AC-3 | ||||||||||||||
| — при 400 В расчетное значение | 4 kW | |||||||||||||
| — при 500 В расчетное значение | 4 000 W | |||||||||||||
| ● при AC-3e | ||||||||||||||
| — при 400 В расчетное значение | 4 kW | |||||||||||||
| — при 500 В расчетное значение | 4 kW | |||||||||||||
| функция изделия | ||||||||||||||
| ● цифровые входы, параметризуемые | Нет | |||||||||||||
| ● цифровые выходы, параметризуемые | Нет | |||||||||||||
| число цифровых входов | 4 | |||||||||||||
| число гнезд | ||||||||||||||
| ● для цифровых выходных сигналов | 1 | |||||||||||||
| ● для цифровых входных сигналов | 4 | |||||||||||||
| число цифровых выходов | 1 | |||||||||||||
| Напряжение питания | ||||||||||||||
| тип напряжения напряжения питания | пост. ток | |||||||||||||
| напряжение питания 1 при постоянном токе | 24 V | |||||||||||||
| напряжение питания 1 при постоянном токе расчетное значение | 30 V | |||||||||||||
| ● мин. допустимый | 26,5 V | |||||||||||||
| ● макс. допустимо | 31,6 V | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | Постоянный ток | |||||||||||||
| оперативное напряжение питания при постоянном токе расчетное значение | 20,4 ... 28,8 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 24 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 20,4 ... 28,8 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе | 20,4 ... 28,8 V | |||||||||||||
| оперативный ток при постоянном токе | ||||||||||||||
| ● при режиме ожидания | 100 mA | |||||||||||||
| ● при эксплуатации | 0,6 A | |||||||||||||
| мощность потерь [Вт] в цепи вспомогательного и оперативного тока | ||||||||||||||
| ● в коммутационном положении ВЫКЛ. с байпасной схемой | 1,9584 W | |||||||||||||
| ● в коммутационном положении ВКЛ. с байпасной схемой | 6,9408 W | |||||||||||||
| время реакции | ||||||||||||||
| время задержки включения | 25 ms | |||||||||||||
| время задержки отключения | 35 ms | |||||||||||||
| монтажное положение | вертикальный, горизонтальный, лежащий | |||||||||||||
| монтажное положение рекомендуемый | горизонтальный | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| высота | 215 mm | |||||||||||||
| ширина | 294 mm | |||||||||||||
| глубина | 159 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +55 °C | |||||||||||||
| ● при хранении | -40 ... +70 °C | |||||||||||||
| ● при транспортировке | -40 ... +70 °C | |||||||||||||
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % | |||||||||||||
| протокол поддерживается | ||||||||||||||
| ● протокол PROFIBUS DP | Нет | |||||||||||||
| ● протокол PROFINET | Нет | |||||||||||||
| исполнение интерфейса | ||||||||||||||
| ● протокол интерфейса AS | Да | |||||||||||||
| ● протокол PROFINET | Нет | |||||||||||||
| ● протокол PROFIBUS DP | Нет | |||||||||||||
| функция изделия связь по шине | Да | |||||||||||||
| протокол поддерживается протокол интерфейса AS | Да | |||||||||||||
| функция изделия интерфейс оперативного тока с IO-Link | Нет | |||||||||||||
| исполнение электрического соединения интерфейса связи | штекер М12 | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● для главной цепи | штекер согласно ISO 23570, HAN Q4/2 | |||||||||||||
| ● для цепи вспомогательного и оперативного тока | штекер | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● 1 для цифровых входных сигналов | M12-разъем | |||||||||||||
| ● 1 для цифровых выходных сигналов | M12-разъем | |||||||||||||
| ● 2 для цифровых входных сигналов | M12-разъем | |||||||||||||
| ● 3 для цифровых входных сигналов | M12-разъем | |||||||||||||
| ● 4 для цифровых входных сигналов | M12-разъем | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● к интерфейсу прибора, зависящему от изготовителя | оптический интерфейс | |||||||||||||
| ● для адресации прибора | штекер М12 | |||||||||||||
| ● для ввода напряжения питания | штекер М12 | |||||||||||||
| ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение | 7,6 A | |||||||||||||
| отдаваемая механическая мощность [л. с.] | ||||||||||||||
| ● для 3-фазного электродвигателя | ||||||||||||||
| — при 220/230 В расчетное значение | 2 hp | |||||||||||||
| — при 460/480 В расчетное значение | 5 hp | |||||||||||||
| рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение | 480 V | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
06.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
