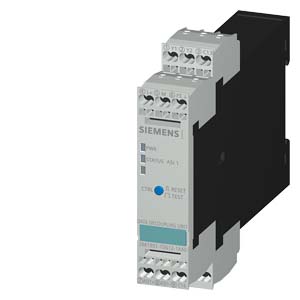

AS-I РАЗВЯЗКА 1 X 4A ПРУЖ. AS-INTERFACE SINGLE DATA МОДУЛЬ РАЗВЯЗКИ, IP20, SLIMLINE S22.5 ПРУЖИННЫЕ КЛЕММЫ, ШИРИНА МОДУЛЯ 22.5 MM, IN: 24 V, / 30 V DC OUT: 1 X AS-I, 4 A, ВСТР. ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ВСТР. ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ, СИГНАЛЬНЫЙ КОНТАКТ
|
|
AS-i, разъединитель данных 1 x 4 A Пружинные клеммы, AS-i, одинарный Развязывающий модуль данных IP20, SlimLine S22,5 пружинные клеммы Установочная ширина модуля 22,5 мм IN: 24 В/30 В DC OUT: 1 x AS-I, 4 А встроенная защита от перегрузки встроенное обнаружение замыкания на землю Сигнальный контакт Дистанционный сброс | ||||||||||||||
| Общие технические данные | |||||||||||||||
| наименование изделия | одинарный модуль развязки данных | ||||||||||||||
| исполнение изделия | SlimLine S22,5 – модули для работы в электрошкафу IP20 | ||||||||||||||
| степень защиты IP | IP20 | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | m | 2 000 | |||||||||||||
| окружающая температура | |||||||||||||||
| ● при эксплуатации | °C | -25 ... +70 | |||||||||||||
| ● при хранении | °C | -40 ... +85 | |||||||||||||
| относительная атмосферная влажность при 25 °C при эксплуатации макс. | % | 70 | |||||||||||||
| справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 | A | ||||||||||||||
| справочный идентификатор согласно DIN EN 61346-2 | A | ||||||||||||||
| отдаваемая активная мощность | W | 120 | |||||||||||||
| механический ресурс (циклов) сигнальных контактов типичный | 1 000 000 | ||||||||||||||
| функция изделия | |||||||||||||||
| ● автоматический сброс | Нет | ||||||||||||||
| ● внешний сброс | Да | ||||||||||||||
| ● ручной сброс | Да | ||||||||||||||
| ● обнаружение замыканий на землю | Да | ||||||||||||||
| ● функция тестирования сигнальных контактов | Да | ||||||||||||||
| ● подходит для заземленных сетей AS-i | Да | ||||||||||||||
| ● пригоден для незаземленных сетей AS-i | Да | ||||||||||||||
| ● пригоден для питания AS-i 24 В | Да | ||||||||||||||
| ● последовательная задержка включения | Нет | ||||||||||||||
| ● интерфейс AS для разделения данных | Да | ||||||||||||||
| функция сброса | да | ||||||||||||||
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | A | 2,5 ... 4 | |||||||||||||
| число электрических соединений для сигнального контакта | 2 | ||||||||||||||
| число выходов для интерфейса AS макс. | 1 | ||||||||||||||
| исполнение индикатора как индикация состояния с помощью светодиодов | да | ||||||||||||||
| число коммутационных контактов как замыкающий контакт для функции сигнализации | 1 | ||||||||||||||
| исполнение коммутационного контакта как замыкающий контакт для функции сигнализации | да | ||||||||||||||
| Связь/ протокол | |||||||||||||||
| протокол поддерживается протокол интерфейса AS | Да | ||||||||||||||
| Вспомогательный контур | |||||||||||||||
| рабочий ток вспомогательных контактов | |||||||||||||||
| ● при AC-15 при 24 В | A | 3 | |||||||||||||
| ● при DC-13 при 24 В | A | 1 | |||||||||||||
| Входы/ Выходы | |||||||||||||||
| тип напряжения | |||||||||||||||
| ● значений входного напряжения | Постоянный ток | ||||||||||||||
| ● входного напряжения | Постоянный ток | ||||||||||||||
| характеристика выхода устойчивый к коротким замыканиям | Да | ||||||||||||||
| выходное напряжение | |||||||||||||||
| ● 1 при постоянном токе расчетное значение | |||||||||||||||
| — | V | 30 | |||||||||||||
| — | V | 20,5 ... 31,6 | |||||||||||||
| ● 2 при постоянном токе расчетное значение | V | 24 | |||||||||||||
| выходной ток при постоянном токе макс. | A | 4 | |||||||||||||
| входное напряжение | |||||||||||||||
| ● 1 при постоянном токе расчетное значение | |||||||||||||||
| — | V | 30 | |||||||||||||
| — | V | 21 ... 32 | |||||||||||||
| ● 2 при постоянном токе расчетное значение | V | 24 | |||||||||||||
| входной ток при постоянном токе макс. | A | 4,1 | |||||||||||||
| защита от коротких замыканий | |||||||||||||||
| исполнение защиты от коротких замыканий | электронный | ||||||||||||||
| Монтаж/ крепление/ размеры | |||||||||||||||
| монтажное положение | вертикальной | ||||||||||||||
| вид креплений | монтаж на шине 35 мм или настенный монтаж с помощью вставных планок | ||||||||||||||
| ширина | mm | 22,5 | |||||||||||||
| высота | mm | 104,9 | |||||||||||||
| глубина | mm | 121,2 | |||||||||||||
| исполнение электрического соединения для цепи вспомогательного и оперативного тока | пружинный зажим | ||||||||||||||
| компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да | ||||||||||||||
| вид подключаемых сечений проводов | |||||||||||||||
| ● для вспомогательных контактов | |||||||||||||||
| — однопроводной | 2x (0,25 ... 1,5 мм²) | ||||||||||||||
| — тонкопроволочный | |||||||||||||||
| — с концевой заделкой кабеля | 2x (0,25 ... 1,5 мм²) | ||||||||||||||
| — без концевой заделки кабеля | 2x (0,25 ... 1,5 мм²) | ||||||||||||||
| ● для проводов американского калибра (AWG) для вспомогательных контактов | 2x (24 ... 16) | ||||||||||||||
| сертификат соответствия | CE / UL / CSA | ||||||||||||||
| пригодность к использованию противоаварийные электрические цепи | Да | ||||||||||||||
| Сертификаты/ допуски к эксплуатации | |||||||||||||||
|
|||||||||||||||
| Дополнительная информация | |||||||||||||||
|
|||||||||||||||
|
|||||||||||||||
| последнее изменение: | 01.04.2025 | ||||||||||||||
|
