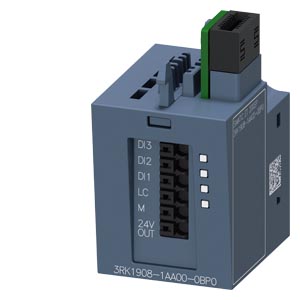

Siemens 3RK1908-1AA00-0BP0 коммутационные устройства

Name: Siemens 3RK1908-1AA00-0BP0 коммутационные устройства
Brand: Siemens
Price: 8526 RUB
Availability: InStock

Модуль 3DI/LC (клеммы подключения) для пускателя электродвигателя ET 200SP

Купить 3RK19081AA000BP0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 8526 руб.

Технические характеристики 3RK19081AA000BP0

Модуль 3DI/LC (клеммы подключения) для пускателя электродвигателя ET 200SP

торговая марка изделия

SIMATIC

категория изделия

Комплектующие

наименование изделия

Модуль управления 3DI/LC

исполнение изделия

Принадлежности

наименование типа изделия

ET 200SP

Общие технические данные

● функция изделия

Принадлежности

● функция изделия при питании датчика 24 В защита от коротких замыканий

Да

функция диагностики обнаружение коротких замыканий

Да

исполнение индикатора для диагностики: отображение состояния канала передачи состояние канала светодиода

Да

● примечание

зеленый светодиод

степень загрязнения

ударопрочность

6 g / 11 мс

вибропрочность

15 мм до 6 Гц, 2 g до 500 Гц

Директива RoHS (дата)

04/15/2016

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

0,046 kg

функция изделия защита от коротких замыканий

Да

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

Входы/ Выходы

функция изделия

● цифровые входы, параметризуемые

Да

● на стандартных входах при ном. значении входного напряжения параметризуемое время задержки входного сигнала

Нет

время задержки входного сигнала на стандартных входах

● при сигнале <0> после <1> при ном. значении входного напряжения

10 ... 15 ms

● при сигнале <1> после <0> при ном. значении входного напряжения

10 ... 15 ms

число цифровых входов

● примечание

Вход 1-3 параметрируемый; вход 4 (LC) для локального контроля

исполнение цифровых входов тип 1 согласно МЭК 61131

Да

диапазон значений входного напряжения на цифровом входе для сигнала <0> распознавание

-30 ... +5 В

диапазон значений входного напряжения на цифровом входе для сигнала <1> распознавание

+15 ... +30 В

входной ток на цифровом входе при сигнале <1> типичный

9 mA

вид выходного напряжения для питания датчика

выходное напряжение для питания датчика мин.

19,2 V

выходной ток для питания датчика при 60 °C макс.

0,1 A

длина кабеля датчика макс.

30 m

Монтаж/ крепление/ размеры

монтажное положение

вертикальный, горизонтальный, лежащий

вид креплений

вставной на пускателе

высота

54,5 mm

ширина

30 mm

глубина

42,3 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

давление воздуха согласно SN 31205

900 ... 1 060 hPa

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

пружинная клемма (Push-In)

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,2 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,2 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

24 ... 16

форма шлица отвертки

Зазор

размер шлица отвертки

Стандартная отвертка 0,6 мм x 3,5 мм

Разрешения Сертификаты

General Product Approval		EMV	Test Certificates
			Type Test Certificates/Test Report
Maritime application	other		Environment
		Confirmation
Environment
Environmental Confirmations

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026
