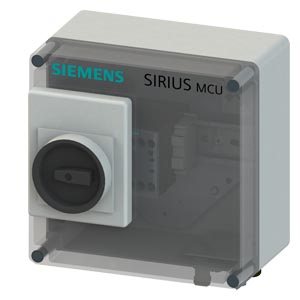

Пускатель электродвигателя SIRIUS MCU Степень защиты корпуса IP55, пластмасса Коммуникация, отсутствует электромеханическое переключение Защита от коротких замыканий с автоматическим выключателем Реверсивный пускатель Тормоз, отсутствует Класс мощности 2,00 A Силовой защитный выключатель двигателя биметаллич., термич. Ручное управление без Силовое подключение, резьбовое M-соединение Стандартное изделие
|
|
торговая марка изделия
|
SIRIUS
|
|
наименование изделия
|
пускатель двигателя MCU, с управлением I/O
|
|
исполнение изделия
|
поворотное пусковое устройство
|
|
функция изделия связь по шине
|
Нет
|
|
частота коммутации мин.
|
80 1/h
|
|
тип классификации
|
1
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
Q
|
|
Директива RoHS (дата)
|
05/01/2012
|
|
SVHC substance name
|
Lead CAS-No. 7439-92-1
|
|
Масса нетто ME
|
2,323 kg
|
|
компонент изделия выход для тормоза двигателя
|
Нет
|
|
комплектация изделия
|
|
|
● управление тормозом при AC 400 В
|
Нет
|
|
● управление тормозом при DC 24 В
|
Нет
|
|
● управление тормозом при DC 180 В
|
Нет
|
|
● управление тормозом при DC 500 В
|
Нет
|
|
дополнение изделия тормозной модуль для управления тормозом
|
Нет
|
|
исполнение защиты от коротких замыканий
|
силовой выключатель
|
|
ном. предельная отключающая способность при коротком замыкании (Icu) при 400 В расчетное значение
|
50 000 A
|
|
Безопасность
|
|
доля опасных отказов
|
|
|
● при низкой приоритетности запроса согласно SN 31920
|
50 %
|
|
● при высокой приоритетности запроса согласно SN 31920
|
75 %
|
|
значение В10 при высокой приоритетности запроса согласно SN 31920
|
1 000 000
|
|
частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920
|
100 FIT
|
|
IEC 61508
|
|
значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508
|
20 a
|
|
Электрическая безопасность
|
|
защита от прикосновения к токоведущим частям
|
с защитой пальцев рук
|
|
Цепь главного тока
|
|
число полюсов для главной цепи
|
3
|
|
исполнение коммутационного контакта
|
электромеханический
|
|
регулируемый порог срабатывания по току токозависимого расцепителя перегрузки
|
1,4 ... 2 A
|
|
исполнение защиты двигателя
|
биметалл
|
|
тип напряжения
|
пост. ток
|
|
рабочее напряжение расчетное значение
|
340 ... 440 V
|
|
рабочая частота 1 расчетное значение
|
50 Hz
|
|
рабочая частота 2 расчетное значение
|
60 Hz
|
|
относительный положительный допуск рабочей частоты
|
10 %
|
|
относительный отрицательный допуск рабочей частоты
|
-10 %
|
|
рабочий ток
|
|
|
● при переменном токе при 400 В расчетное значение
|
2 A
|
|
● при AC-3 при 400 В расчетное значение
|
2 A
|
|
рабочая мощность при AC-3 при 400 В расчетное значение
|
0,8 kW
|
|
рабочая мощность для трехфазного двигателя при 400 В при 50 Гц
|
0,75 kW
|
|
число цифровых входов
|
0
|
|
тип напряжения напряжения питания
|
пост. ток
|
|
оперативное напряжение питания при постоянном токе расчетное значение
|
20,4 ... 26,4 V
|
|
монтажное положение
|
вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
|
|
высота
|
220 mm
|
|
ширина
|
182 mm
|
|
глубина
|
145 mm
|
|
Условия окружающей среды
|
|
окружающая температура при эксплуатации
|
-25 ... +35 °C
|
|
протокол поддерживается
|
|
|
● протокол PROFIBUS DP
|
Нет
|
|
● протокол PROFINET
|
Нет
|
|
протокол поддерживается протокол интерфейса AS
|
Нет
|
|
исполнение электрического соединения для главной цепи
|
винтовой зажим
|
|
