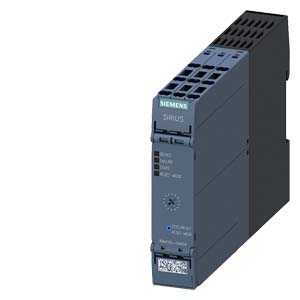

    Siemens 3RM1002-3AA04 коммутационные устройства

    Siemens 3RM1002-3AA04 коммутационные устройства

    КОМПАКТНЫЙ ПУСКАТЕЛЬ ПРЯМОГО ПУСКА SIRIUS 3RM1, НОМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ДО 500 В АС, ДИАПАЗОН УСТАВОК НОМ. РАБОЧЕГО ТОКА 0.4-2.0 A, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US 24 В DC, ВИНТОВЫЕ КЛЕММЫ ГЛАВНОЙ ЦЕПИ И ПРУЖИННЫЕ (ВТЫЧНЫЕ) КЛЕММЫ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ

    Купить 3RM10023AA04 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 12088 руб.

    Технические характеристики 3RM10023AA04

    		 Пускатель прямого пуска, 3RM1, 500 В, 0,09–0,75 кВт, 0,4–2 А, 24 В DC, винтовой зажим/подключение на пружинных клеммах
    торговая марка изделия SIRIUS
    категория изделия Пускатель
    наименование изделия Пускатель прямого пуска
    исполнение изделия с электронной защитой от перегрузки
    наименование типа изделия 3RM1
    Общие технические данные
    вариант устройства согласно МЭК 60947-4-2 3
    функция изделия Устройство прямого пуска
    ● функция собственной защиты устройства Да
    ● для источника питания защита от перемены полярности Нет
    пригодность к применению модульный соединитель 3ZY12 Да
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии на каждый полюс 0,1 W
    ● без тока нагрузки типичный 1,68 W
    напряжение развязки расчетное значение 500 V
    категория перенапряжения III
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    макс. допустимое напряжение для безопасного разъединения
    ● между главной и вспомогательной цепью 500 V
    ● между цепями оперативного и вспомогательного тока 250 V
    ударопрочность 6 g / 11 мс
    вибропрочность 1 ... 6 Гц, 15 мм; 20 м/с², 500 Гц
    частота коммутации макс. 1 1/s
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 0,287 kg
    функция изделия
    ● прямой пуск Да
    ● реверсивный пуск Нет
    функция изделия защита от коротких замыканий Нет
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 класс A
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 Класс A
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 3 кВ / 5 кГц
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 kV
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
    ● вследствие высокочастотного облучения согласно МЭК 61000-4-6 10 B
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 4 кВ контактный разряд / 8 кВ воздушный разряд
    излучение высокочастотных кондуктивных помех согласно CISPR11 класс B для жилого, коммерческого и предпринимательского сектора
    излучение высокочастотных полевых помех согласно CISPR11 класс B для жилого, коммерческого и предпринимательского сектора
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от прикосновения пальцем
    Цепь главного тока
    число полюсов для главной цепи 3
    исполнение коммутационного контакта Гибрид
    исполнение коммутационного контакта как замыкающий контакт для функции сигнализации OUT, электронный, 24 В пост. тока, 15 мА
    регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,4 ... 2 A
    мин. нагрузка [%] 20 %; от заданного номинального тока
    исполнение защиты двигателя электронный
    рабочее напряжение расчетное значение 48 ... 500 V
    относительный симметричный допуск рабочего напряжения 10 %
    рабочая частота 1 расчетное значение 50 Hz
    рабочая частота 2 расчетное значение 60 Hz
    относительный симметричный допуск рабочей частоты 10 %
    рабочий ток
    ● при переменном токе при 400 В расчетное значение 2 A
    ● при AC-3 при 400 В расчетное значение 2 A
    ● при AC-53a при 400 В при окружающей температуре 40 °C расчетное значение 2 A
    допустимый ток длительной нагрузки при пуске макс. 16 A
    рабочая мощность для трехфазного двигателя при 400 В при 50 Гц 0,09 ... 0,75 kW
    Входы/ Выходы
    входное напряжение на цифровом входе при постоянном токе расчетное значение 24 V
    входной ток на цифровом входе
    ● при сигнале <1> при постоянном токе 11 mA
    ● при сигнале <0> при постоянном токе 1 mA
    число переключающих контактов для вспомогательных контактов 1
    рабочий ток вспомогательных контактов при AC-15 при 230 В макс. 3 A
    рабочий ток вспомогательных контактов при DC-13 при 24 В макс. 1 A
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 19,2 ... 30 V
    относительный отрицательный допуск оперативного напряжения питания при постоянном токе 20 %
    относительный положительный допуск оперативного напряжения питания при постоянном токе 25 %
    оперативное напряжение питания 1 при постоянном токе расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,8
    ● конечное значение 1,25
    оперативный ток при постоянном токе
    ● при режиме ожидания 25 mA
    ● при эксплуатации 70 mA
    пик тока включения
    ● при 24 В 0,28 A; значение при 25°C
    ● при постоянном токе при 24 В 300 mA
    ● при постоянном токе при 24 В при включении двигателя 130 mA
    длительность пика тока включения
    ● при 24 В 85 ms
    ● при постоянном токе при 24 В 80 ms
    ● при постоянном токе при 24 В при включении двигателя 20 ms
    мощность потерь [Вт] в цепи вспомогательного и оперативного тока
    ● в коммутационном положении ВЫКЛ.
    — с байпасной схемой 0,6 W
    ● в коммутационном положении ВКЛ.
    — с байпасной схемой 1,68 W
    время реакции
    время задержки включения 60 ... 90 ms
    время задержки отключения 60 ... 90 ms
    Силовая электроника
    рабочий ток
    ● при 40 °C расчетное значение 2 A
    ● при 50 °C расчетное значение 2 A
    ● при 55 °C расчетное значение 2 A
    ● при 60 °C расчетное значение 2 A
    Монтаж/ крепление/ размеры
    монтажное положение вертикально, горизонтально, стоит (принимать во внимание снижение номинальных значений параметров)
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 100 mm
    ширина 22,5 mm
    глубина 141,6 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 50 mm
    — вниз 50 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 50 mm
    — вбок 3,5 mm
    — вниз 50 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 4 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +70 °C
    ● при транспортировке -40 ... +70 °C
    экологическая категория при эксплуатации согласно МЭК 60721 3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    давление воздуха согласно SN 31205 900 ... 1 060 hPa
    Связь/ протокол
    протокол поддерживается
    ● протокол PROFINET IO Нет
    ● протокол PROFIsafe Нет
    функция изделия связь по шине Нет
    протокол поддерживается протокол интерфейса AS Нет
    Подсоединения/ клеммы
    исполнение электрического соединения винтовой зажим для главной цепи, пружинная клемма (Push-In) для цепи управления
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока пружинная клемма (Push-In)
    длина кабеля для двигателя неэкранированный макс. 100 m
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²)
    поперечное сечение подключаемого провода для главных контактов
    ● однопроводной или многопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 4 mm²
    поперечное сечение подключаемого провода для вспомогательных контактов
    ● однопроводной или многопроводной 0,5 ... 1,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 1 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,5 ... 1,5 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
    — тонкопроволочный без концевой заделки кабеля 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 1x (20 ... 16), 2x (20 ... 16)
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 20 ... 12
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов 20 ... 16
    Номинальная нагрузка UL/CSA
    отдаваемая механическая мощность [л. с.]
    ● для 1-фазного двигателя трехфазного тока
    — при 230 В расчетное значение 0,125 hp
    ● для 3-фазного электродвигателя
    — при 200/208 В расчетное значение 0,333 hp
    — при 220/230 В расчетное значение 0,333 hp
    — при 460/480 В расчетное значение 0,75 hp
    рабочий ток при переменном токе при 480 В согласно UL 508 2 A
    Разрешения Сертификаты
    General Product Approval EMV

    CCC

    UK Declaration of Conformity

    EU declaration of conformity

    UL

    EAC

    RCM

    EMV other Environment

    KC

    Confirmation

    Chinese Quality Checkmark

    Environmental Confirmations

    Дополнительная информация
    3RM1002-3AA04
    3RM1002-3AA04
    3RM1002-3AA04
    последнее изменение: 04.04.2026
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RM1002-3AA04
