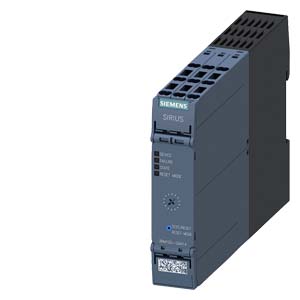

Siemens 3RM1007-2AA14 коммутационные устройства

Name: Siemens 3RM1007-2AA14 коммутационные устройства
Brand: Siemens
Price: 12088 RUB
Availability: InStock

КОМПАКТНЫЙ ПУСКАТЕЛЬ ПРЯМОГО ПУСКА SIRIUS 3RM1, НОМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ДО 500 В АС, ДИАПАЗОН УСТАВОК НОМ. РАБОЧЕГО ТОКА 1,6-7,0 A, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US 110-230 В AC, ПРУЖИННЫЕ (ВТЫЧНЫЕ) КЛЕММЫ

Купить 3RM10072AA14 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 12088 руб.

Технические характеристики 3RM10072AA14

Пускатель прямого пуска, 3RM1, 500 В, 0,55–3 кВт, 1,6–7 А, 110–230 В AC, подключение на пружинных клеммах

торговая марка изделия

SIRIUS

категория изделия

Пускатель

наименование изделия

Пускатель прямого пуска

исполнение изделия

с электронной защитой от перегрузки

наименование типа изделия

3RM1

Общие технические данные

вариант устройства согласно МЭК 60947-4-2

функция изделия

Устройство прямого пуска

● функция собственной защиты устройства

Да

● для источника питания защита от перемены полярности

Нет

пригодность к применению модульный соединитель 3ZY12

Нет

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

1,13 W

● без тока нагрузки типичный

5,06 W

напряжение развязки расчетное значение

500 V

категория перенапряжения

III

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

500 V

● между цепями оперативного и вспомогательного тока

250 V

ударопрочность

6 g / 11 мс

вибропрочность

1 ... 6 Гц, 15 мм; 20 м/с², 500 Гц

частота коммутации макс.

1 1/s

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,285 kg

функция изделия

● прямой пуск

Да

● реверсивный пуск

Нет

функция изделия защита от коротких замыканий

Нет

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

Класс A

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

3 кВ / 5 кГц

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

10 B

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

излучение высокочастотных кондуктивных помех согласно CISPR11

класс B для жилых, офисных и коммерческих зон; класс A для промышленной зоны при пост.токе 110 В

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилых, офисных и коммерческих зон; класс A для промышленной зоны при пост.токе 110 В

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от прикосновения пальцем

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

Гибрид

исполнение коммутационного контакта как замыкающий контакт для функции сигнализации

OUT, электронный, 24 В пост. тока, 15 мА

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

1,6 ... 7 A

мин. нагрузка [%]

20 %; от заданного номинального тока

исполнение защиты двигателя

электронный

рабочее напряжение расчетное значение

48 ... 500 V

относительный симметричный допуск рабочего напряжения

10 %

рабочая частота 1 расчетное значение

50 Hz

рабочая частота 2 расчетное значение

60 Hz

относительный симметричный допуск рабочей частоты

10 %

рабочий ток

● при переменном токе при 400 В расчетное значение

7 A

● при AC-3 при 400 В расчетное значение

7 A

● при AC-53a при 400 В при окружающей температуре 40 °C расчетное значение

7 A

допустимый ток длительной нагрузки при пуске макс.

56 A

рабочая мощность для трехфазного двигателя при 400 В при 50 Гц

0,55 ... 3 kW

ухудшение температуры

40 °C

Входы/ Выходы

входное напряжение на цифровом входе при постоянном токе расчетное значение

110 V

входное напряжение на цифровом входе при переменном токе расчетное значение

110 V

входной ток на цифровом входе

● при сигнале <1> при постоянном токе

1,5 mA

● при сигнале <0> при постоянном токе

0,25 mA

входной ток на цифровом входе при сигнале <0> при переменном токе

● при 110 В

0,2 mA

● при 230 В

0,4 mA

входной ток на цифровом входе при сигнале <1> при переменном токе

● при 110 В

1,1 mA

● при 230 В

2,3 mA

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15 при 230 В макс.

3 A

рабочий ток вспомогательных контактов при DC-13 при 24 В макс.

1 A

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

110 ... 230 V

● при 60 Гц расчетное значение

110 ... 230 V

относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц

15 %

относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц

10 %

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

110 ... 230 V

● при 60 Гц

110 ... 230 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

относительный отрицательный допуск оперативного напряжения питания при постоянном токе

15 %

относительный положительный допуск оперативного напряжения питания при постоянном токе

10 %

оперативное напряжение питания 1 при постоянном токе расчетное значение

110 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

оперативный ток при переменном токе

● при 110 В при режиме ожидания

16 mA

● при 230 В при режиме ожидания

9 mA

● при 110 В при включении

55 mA

● при 230 В при включении

33 mA

● при 110 В при эксплуатации

36 mA

● при 230 В при эксплуатации

22 mA

оперативный ток при постоянном токе

● при режиме ожидания

6 mA

● при эксплуатации

30 mA

пик тока включения

● при переменном токе при 110 В

1 200 mA

● при переменном токе при 230 В

2 900 mA

● при переменном токе при 110 В при включении двигателя

1 200 mA

● при переменном токе при 230 В при включении двигателя

2 900 mA

длительность пика тока включения

● при переменном токе при 110 В

1 ms

● при переменном токе при 230 В

1 ms

● при переменном токе при 110 В при включении двигателя

1 ms

● при переменном токе при 230 В при включении двигателя

1 ms

мощность потерь [Вт] в цепи вспомогательного и оперативного тока

● в коммутационном положении ВЫКЛ.

— с байпасной схемой

2,1 W

● в коммутационном положении ВКЛ.

— с байпасной схемой

5,06 W

время реакции

время задержки включения

60 ... 90 ms

время задержки отключения

60 ... 90 ms

Силовая электроника

рабочий ток

● при 40 °C расчетное значение

7 A

● при 50 °C расчетное значение

6,1 A

● при 55 °C расчетное значение

5,2 A

● при 60 °C расчетное значение

4,6 A

Монтаж/ крепление/ размеры

монтажное положение

вертикально, горизонтально, стоит (принимать во внимание снижение номинальных значений параметров)

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

22,5 mm

глубина

141,6 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

50 mm

— вниз

50 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

50 mm

— вбок

3,5 mm

— вниз

50 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

4 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

экологическая категория при эксплуатации согласно МЭК 60721

3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

относительная атмосферная влажность при эксплуатации

10 ... 95 %

давление воздуха согласно SN 31205

900 ... 1 060 hPa

Связь/ протокол

протокол поддерживается

● протокол PROFINET IO

Нет

● протокол PROFIsafe

Нет

функция изделия связь по шине

Нет

протокол поддерживается протокол интерфейса AS

Нет

Подсоединения/ клеммы

исполнение электрического соединения

пружинная клемма (Push-In) для главной цепи, пружинная клемма (Push-In) для цепи управления

● для главной цепи

пружинная клемма (Push-In)

● для цепи вспомогательного и оперативного тока

пружинная клемма (Push-In)

длина кабеля для двигателя неэкранированный макс.

100 m

вид подключаемых сечений проводов для главных контактов

● однопроводной

1x (0,5 ... 4 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²)

● тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 4 мм²)

поперечное сечение подключаемого провода для главных контактов

● однопроводной или многопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 4 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 1 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 1,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

1x (20 ... 16), 2x (20 ... 16)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

20 ... 12

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 16

Номинальная нагрузка UL/CSA

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,25 hp

— при 230 В расчетное значение

0,5 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

1 hp

— при 220/230 В расчетное значение

1,5 hp

— при 460/480 В расчетное значение

3 hp

рабочий ток при переменном токе при 480 В согласно UL 508

6,1 A

Разрешения Сертификаты

General Product Approval					EMV

EMV	Test Certificates	other		Railway	Environment
	Type Test Certificates/Test Report		Confirmation	Special Test Certificate	Environmental Confirmations
