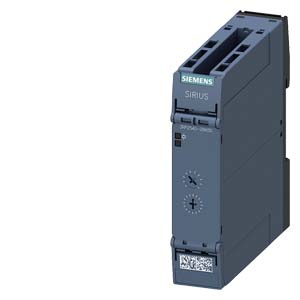

РЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, ЗАДЕРЖКА ОТКЛЮЧЕНИЯ, БЕЗ УПРАВЛЯЮЩЕГО СИГНАЛА OR NON-VOLATILE RELAY DEFINITE PASSING MAKE CONTACT, 7 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05...600C., AC/DC 12-240В, (AC ПРИ 50/60ГЦ) AC, 2 П КОНТАКТА, ИНДИКАЦИЯ СВЕТОДИОДАМИ, SPRING-TYPE (PUSH-IN) TERМИН.AL
|
|
Реле времени, электронн. с задержкой отпускания без управляющего сигнала или с безопасным срабатыванием и скользящим включением с нулевой защитой 7 диапазонов времени 0,05–600 с 12–240 В AC/DC AC, 50/60 Гц 2 переключающих контакта со светодиодом Пружинная клемма (Push-In) | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | реле времени | |||||||||||||
| исполнение изделия | С задержкой возврата без сигнала управления, защита от нулевого напряжения, со скользящим включением | |||||||||||||
| наименование типа изделия | 3RP25 | |||||||||||||
| Общие технические данные | ||||||||||||||
| характеристика изделия защитное покрытие печатной платы | Нет | |||||||||||||
| компонент изделия | ||||||||||||||
| ● релейный выход | Да | |||||||||||||
| ● полупроводниковый выход | Нет | |||||||||||||
| дополнение изделия требуется дистанционное управление | Нет | |||||||||||||
| дополнение изделия опциональный дистанционное управление | Нет | |||||||||||||
| мощность потерь [Вт] макс. | 2 W | |||||||||||||
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение | 300 V | |||||||||||||
| испытательное напряжение для испытаний изоляции | 2,5 kV | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 4 000 V | |||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | 11 g/15 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 10 ... 55 Hz / 0,35 mm | |||||||||||||
| механический ресурс (циклов) типичный | 10 000 000 | |||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||
| регулируемое время | 0,05 ... 600 s | |||||||||||||
| регулируемое время примечание | минимальное значение функции N = 0,5 с | |||||||||||||
| относительная точность уставки относительно верхнего предела шкалы | 5 %; +/- | |||||||||||||
| тепловой ток | 5 A | |||||||||||||
| мин. длительность включения | 250 ms | |||||||||||||
| время повторной готовности | 250 ms | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||
| относительная воспроизводимость | 1 %; +/- | |||||||||||||
| влияние окружающей температуры | 1 % во всем температурном диапазоне на установленное время действия | |||||||||||||
| влияние напряжения питания | 1 % во всем диапазоне напряжения на установленное время действия | |||||||||||||
| Директива RoHS (дата) | 09/12/2014 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
|||||||||||||
| Масса нетто ME | 0,156 kg | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | AC/DC | |||||||||||||
| оперативное напряжение питания 1 при переменном токе | ||||||||||||||
| ● при 50 Гц | 12 ... 240 V | |||||||||||||
| ● при 60 Гц | 12 ... 240 V | |||||||||||||
| частота оперативного напряжения питания 1 | 50 ... 60 Hz | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе | 12 ... 240 V | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||||||||||||||
| ● исходное значение | 0,85 | |||||||||||||
| ● конечное значение | 1,1 | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||||||||||||||
| ● исходное значение | 0,85 | |||||||||||||
| ● конечное значение | 1,1 | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||||||||||||||
| ● исходное значение | 0,85 | |||||||||||||
| ● конечное значение | 1,1 | |||||||||||||
| пик тока включения | ||||||||||||||
| ● при 24 В | 0,4 A | |||||||||||||
| ● при 240 В | 5 A | |||||||||||||
| длительность пика тока включения | ||||||||||||||
| ● при 24 В | 0,3 ms | |||||||||||||
| ● при 240 В | 0,5 ms | |||||||||||||
| Переключательная функция | ||||||||||||||
| функция коммутации | ||||||||||||||
| ● с задержкой срабатывания | Нет | |||||||||||||
| ● с задержкой срабатывания/ безынерционный | Нет | |||||||||||||
| ● с проскальзыванием при замыкании | Да | |||||||||||||
| ● с проскальзыванием при замыкании/ безынерционное | Нет | |||||||||||||
| ● с задержкой отпускания | Да | |||||||||||||
| функция коммутации | ||||||||||||||
| ● мигающий, симметричный, начало отсчета - пауза/ безынерционный | Нет | |||||||||||||
| ● мигающий, симметричный, начало отсчета - пауза | Нет | |||||||||||||
| ● мигающий, симметричный, начало отсчета - импульс/ безынерционный | Нет | |||||||||||||
| ● мигающий, симметричный, начало отсчета - импульс | Нет | |||||||||||||
| ● мигающий, асимметричный, начало отсчета - пауза | Нет | |||||||||||||
| ● мигающий, асимметричный, начало отсчета - импульс | Нет | |||||||||||||
| функция коммутации | ||||||||||||||
| ● соединение звезда - треугольник с функцией последействия | Нет | |||||||||||||
| ● соединение звезда - треугольник | Нет | |||||||||||||
| функция коммутации с сигналом управления | ||||||||||||||
| ● с дополнительной задержкой срабатывания | Нет | |||||||||||||
| ● с проскальзыванием при размыкании | Нет | |||||||||||||
| ● с проскальзыванием при размыкании/ безынерционное | Нет | |||||||||||||
| ● с задержкой отпускания | Нет | |||||||||||||
| ● с задержкой отпускания/ безынерционный | Нет | |||||||||||||
| ● с задержкой импульсов | Нет | |||||||||||||
| ● с задержкой импульсов/ безынерционный | Нет | |||||||||||||
| ● с формированием импульса | Нет | |||||||||||||
| ● с формированием импульса/ безынерционный | Нет | |||||||||||||
| ● с дополнительной задержкой срабатывания/ мгновенного действия | Нет | |||||||||||||
| ● с задержкой срабатывания/ с задержкой отпускания/ безынерционный | Нет | |||||||||||||
| ● с проскальзыванием при замыкании | Нет | |||||||||||||
| ● с проскальзыванием при замыкании/ безынерционное | Нет | |||||||||||||
| функция коммутации реле с импульсными контактами с сигналом управления | ||||||||||||||
| ● перезапускаемый при отключенном сигнале управления/ безынерционный | Нет | |||||||||||||
| ● перезапускаемый при включенном сигнале управления | Нет | |||||||||||||
| ● перезапускаемый при включенном сигнале управления/ безынерционный | Нет | |||||||||||||
| ● перезапускаемый при отключенном сигнале управления | Нет | |||||||||||||
| защита от коротких замыканий | ||||||||||||||
| исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется | предохранитель gL/gG: 4 A | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| материал коммутирующих контактов | AgSnO2 | |||||||||||||
| число размыкающих контактов | ||||||||||||||
| ● с задержкой срабатывания | 0 | |||||||||||||
| ● с мгновенным срабатыванием | 0 | |||||||||||||
| число замыкающих контактов | ||||||||||||||
| ● с задержкой срабатывания | 0 | |||||||||||||
| ● с мгновенным срабатыванием | 0 | |||||||||||||
| число переключающих контактов | ||||||||||||||
| ● с задержкой срабатывания | 2 | |||||||||||||
| ● с мгновенным срабатыванием | 0 | |||||||||||||
| рабочий ток вспомогательных контактов при AC-15 | ||||||||||||||
| ● при 24 В | 3 A | |||||||||||||
| ● при 250 В | 3 A | |||||||||||||
| рабочий ток вспомогательных контактов при DC-13 | ||||||||||||||
| ● при 24 В | 1 A | |||||||||||||
| ● при 125 В | 0,2 A | |||||||||||||
| ● при 250 В | 0,1 A | |||||||||||||
| частота коммутации с контактором 3RT2 макс. | 5 000 1/h | |||||||||||||
| надежность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | |||||||||||||
| коммутационная способность по току при индуктивной нагрузке | 0,01 ... 3 A | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| функция изделия | ||||||||||||||
| ● на релейных выходах переключение с задержкой/ мгновенно | Нет | |||||||||||||
| ● удерживающий | Да | |||||||||||||
| Электромагнитная совместимость | ||||||||||||||
| излучение электромагнитных помех согласно МЭК 61812-1 | yсловия А (промышленная зона) | |||||||||||||
| устойчивость к электромагнитным помехам согласно МЭК 61812-1 | соответствует классу резкости 3 | |||||||||||||
| наведение кондуктивных помех | ||||||||||||||
| ● вследствие импульса согласно МЭК 61000-4-4 | 2 кВ подключение к сети / 1 кВ подключение линии управления | |||||||||||||
| ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |||||||||||||
| ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |||||||||||||
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |||||||||||||
| электростатический разряд согласно МЭК 61000-4-2 | 4 кВ контактный разряд / 8 кВ воздушный разряд | |||||||||||||
| Безопасность | ||||||||||||||
| категория согласно EN 954-1 | нет | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |||||||||||||
| тип изоляции | Базовая изоляция | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да | |||||||||||||
| исполнение электрического соединения для цепи вспомогательного и оперативного тока | пружинная клемма (Push-In) | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 1x (0,5 ... 4 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²) | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 0,5 ... 4 мм² | |||||||||||||
| ● для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12) | |||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 20 ... 12 | |||||||||||||
| поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 0,5 ... 4 mm² | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 0,5 ... 2,5 mm² | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 0,5 ... 4 mm² | |||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 20 ... 12 | |||||||||||||
| ● многопроводной | 20 ... 12 | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |||||||||||||
| высота | 100 mm | |||||||||||||
| ширина | 22,5 mm | |||||||||||||
| глубина | 90 mm | |||||||||||||
| необходимое расстояние | ||||||||||||||
| ● при последовательном монтаже | ||||||||||||||
| — вперед | 0 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 0 mm | |||||||||||||
| — вниз | 0 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| ● до заземленных компонентов | ||||||||||||||
| — вперед | 0 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 0 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| — вниз | 0 mm | |||||||||||||
| ● до компонентов, находящихся под напряжением | ||||||||||||||
| — вперед | 0 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 0 mm | |||||||||||||
| — вниз | 0 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||
| ● при транспортировке | -40 ... +85 °C | |||||||||||||
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
07.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
