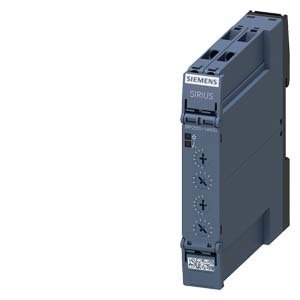

Siemens 3RP2555-1AW30 реле контроля

Name: Siemens 3RP2555-1AW30 реле контроля
Brand: Siemens
Price: 13003 RUB
Availability: InStock

РЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, ИМПУЛЬСНЫЙ СИГНАЛ С РАЗЛИЧНОЙ СКВАЖНОСТЬЮ, 1 П КОНТАКТ, 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05С…100Ч., 12 … 240В AC/DC (AC ПРИ 50/60ГЦ), ИНДИКАЦИЯ СВЕТОДИОДАМИ, ВИНТОВЫЕ КЛЕММЫ

Купить 3RP25551AW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 1 шт.

mdi-cash-multiple 13003 руб.

Технические характеристики 3RP25551AW30

Реле времени, электронн. Мигающее реле, асимметричное 1 переключающий контакт 15 диапазонов времени, 0,05 с – 100 ч 12–240 В AC/DC AC, 50/60 Гц со светодиодом, винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

реле времени

исполнение изделия

генератор тактовых импульсов, мигающий, асимметричный

наименование типа изделия

3RP25

Общие технические данные

характеристика изделия защитное покрытие печатной платы

Нет

компонент изделия

● релейный выход

Да

● полупроводниковый выход

Нет

дополнение изделия требуется дистанционное управление

Нет

дополнение изделия опциональный дистанционное управление

Нет

мощность потерь [Вт] макс.

2 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

испытательное напряжение для испытаний изоляции

2,5 kV

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 ... 55 Hz / 0,35 mm

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

регулируемое время

0,05 s ... 100 h

относительная точность уставки относительно верхнего предела шкалы

5 %; +/-

тепловой ток

5 A

время повторной готовности

250 ms

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %; +/-

влияние окружающей температуры

1 % во всем температурном диапазоне на установленное время действия

влияние напряжения питания

1 % во всем диапазоне напряжения на установленное время действия

Директива RoHS (дата)

09/12/2014

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

Масса нетто ME

135 g

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

12 ... 240 V

● при 60 Гц

12 ... 240 V

частота оперативного напряжения питания 1

50 ... 60 Hz

оперативное напряжение питания 1 при постоянном токе

12 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,8

● конечное значение

1,1

пик тока включения

● при 24 В

0,4 A

● при 240 В

5 A

длительность пика тока включения

● при 24 В

0,4 ms

● при 240 В

0,5 ms

Переключательная функция

функция коммутации

● с задержкой срабатывания

Нет

● с задержкой срабатывания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

функция коммутации

● мигающий, симметричный, начало отсчета - пауза/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - пауза

Нет

● мигающий, симметричный, начало отсчета - импульс/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - импульс

Нет

● мигающий, асимметричный, начало отсчета - пауза

Да

● мигающий, асимметричный, начало отсчета - импульс

Нет

функция коммутации

● соединение звезда - треугольник с функцией последействия

Нет

● соединение звезда - треугольник

Нет

функция коммутации с сигналом управления

● с дополнительной задержкой срабатывания

Нет

● с проскальзыванием при размыкании

Нет

● с проскальзыванием при размыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

● с задержкой отпускания/ безынерционный

Нет

● с задержкой импульсов

Нет

● с задержкой импульсов/ безынерционный

Нет

● с формированием импульса

Нет

● с формированием импульса/ безынерционный

Нет

● с дополнительной задержкой срабатывания/ мгновенного действия

Нет

● с задержкой срабатывания/ с задержкой отпускания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

функция коммутации реле с импульсными контактами с сигналом управления

● перезапускаемый при отключенном сигнале управления/ безынерционный

Нет

● перезапускаемый при включенном сигнале управления

Нет

● перезапускаемый при включенном сигнале управления/ безынерционный

Нет

● перезапускаемый при отключенном сигнале управления

Нет

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 4 A

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число замыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число переключающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-15

● при 24 В

3 A

● при 250 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

частота коммутации с контактором 3RT2 макс.

5 000 1/h

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

нагрузочная способность контакта вспомогательных контактов согласно UL

R300/B300

коммутационная способность по току при индуктивной нагрузке

0,01 ... 3 A

Входы/ Выходы

функция изделия

● на релейных выходах переключение с задержкой/ мгновенно

Нет

● удерживающий

Нет

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 61812-1

yсловия А (промышленная зона)

устойчивость к электромагнитным помехам согласно МЭК 61812-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

Безопасность

категория согласно EN 954-1

нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

тип изоляции

Базовая изоляция

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

момент затяжки

0,6 ... 0,8 N·m

исполнение резьбы соединительного болта

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

17,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
EMV		Test Certificates		Maritime application
		Special Test Certificate	Type Test Certificates/Test Report
Maritime application				other
					Confirmation
Railway
Confirmation
