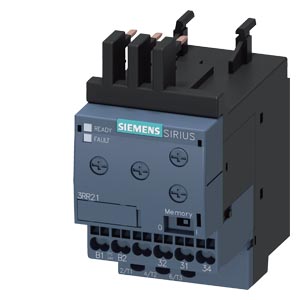

    Siemens 3RR2141-2AW30 реле контроля

    Siemens 3RR2141-2AW30 реле контроля

    РЕЛЕ КОНТРОЛЯ 3RR, ДЛЯ МОНТАЖА НА КОНТАКТОР 3RT2, ТИПОРАЗМЕР S00, ИСПОЛНЕНИЕ BASIC, АНАЛОГОВАЯ РЕГУЛИРОВКА ПАРАМЕТРОВ, КОНТРОЛЬ ПОЛНОГО ТОКА 1.6 - 16A, 50-60 ГЦ, 2-Ф. ПИТАНИЕ 24-240 V AC/DC, 1 П КОНТАКТ, КОНТРОЛЬ ПРЕВЫШЕНИЯ/ ПОНИЖЕНИЯ ТОКА, ВЫПАДЕНИЯ ФАЗЫ, ОБРЫВ ПРОВОДА С ИЛИ БЕЗ РЕГИСТРАЦИИ ОШИБОК, ЗАДЕРЖКА ВКЛ. 0-60 С., ЗАДЕРЖКА СРАБАТЫВАНИЯ 0-30 С., ГИСТЕРЕЗИС 6.25%, ПРУЖИННЫЕ КЛЕММЫ

    Купить 3RR21412AW30 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 7105 руб.

    Технические характеристики 3RR21412AW30

    		 Реле контроля, установка на контактор 3RT2, типоразмер S00 Basic, аналоговая регулировка Мониторинг кажущегося тока 1,6–16 A, 20–400 Гц, 2-фазн. Питание 24–240 В AC/DC 1 переключающий контакт Контроль на Превышение и недостижение Выпадение фазы Обрыв провода контроль рампы торможения (с или без датчика) Задержка пуска 0–60 с Отфильтровывание импульсных помех 0–30 с Гистерезис срабатывания 6 % Пружинные клеммы
    торговая марка изделия SIRIUS
    наименование изделия Контрольные реле
    исполнение изделия аналоговый, регулируемый, 2-фазный контроль тока в силовой цепи
    Общие технические данные
    типоразмер контактора комбинируемый корпоративный S00
    рабочая полная мощность расчетное значение 4 VA
    напряжение развязки для категории перенапряжения III согласно МЭК 60664
    ● при степени загрязнения 3 расчетное значение 690 V
    тип напряжения рабочего напряжения для приведения в действие AC/DC
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    потребляемый ток
    ● при 24 В 90 mA
    ● при 240 В 12 mA
    степень защиты IP
    ● с лицевой стороны IP20
    ● для соединительной клеммы IP20
    ударопрочность 15 г / 11 мсек
    вибропрочность 10 ... 55 Hz / 0,35 мм
    механический ресурс (циклов) типичный 10 000 000
    электрический ресурс (циклов) при AC-15 при 230 В типичный 100 000
    справочный идентификатор согласно МЭК 81346-2:2009 K
    относительная воспроизводимость 2 %
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 0,219 kg
    Цепь тока управления/ управление
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 24 ... 240 V
    ● при 60 Гц расчетное значение 24 ... 240 V
    оперативное напряжение питания при постоянном токе расчетное значение 24 ... 240 V
    Напряжение питания
    тип напряжения напряжения питания перем./пост. ток
    напряжение питания 1 при переменном токе
    ● при 50 Гц 24 ... 240 V
    ● при 60 Гц 24 ... 240 V
    напряжение питания 1 при постоянном токе 24 ... 240 V
    частота напряжения питания 1 50 ... 60 Hz
    Измерительная цепь
    вид тока для контроля Переменный ток
    регулируемый порог срабатывания по току
    ● 1 1,6 ... 16 A
    ● 2 1,6 ... 16 A
    регулируемое время задержки срабатывания
    ● при пуске 0 ... 60 s
    ● при превышении/ недостижении предельного значения 0 ... 30 s
    Точность
    дрейф температуры на °C 0,1 %/°C
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 4 A
    Связь/ протокол
    протокол поддерживается протокол IO-Link Нет
    тип источника питания по шлюзу IO-Link Master Нет
    Вспомогательный контур
    число переключающих контактов
    ● для вспомогательных контактов 1
    ● с задержкой срабатывания 1
    рабочий ток вспомогательных контактов при AC-15
    ● при 24 В 3 A
    ● при 230 В 3 A
    ● при 400 В 3 A
    рабочий ток вспомогательных контактов при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    нагрузочная способность контакта вспомогательных контактов согласно UL B300 / R300
    Цепь главного тока
    рабочая мощность расчетное значение 2,5 W
    допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO 20 mA
    рабочий ток при 17 В мин. 5 mA
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 yсловия А (промышленная зона)
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    Подсоединения/ клеммы
    компонент изделия съемная клемма для главной цепи Нет
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения
    ● для главной цепи пружинный зажим
    ● для цепи вспомогательного и оперативного тока пружинный зажим
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 1x (0,5 ... 4 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 2,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 1x (0,5 ... 2,5 мм²)
    поперечное сечение подключаемого провода для главных контактов
    ● однопроводной или многопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля 2,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,5 ... 2,5 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,25 ... 1,5 мм²)
    — тонкопроволочный без концевой заделки кабеля 2x (0,25 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (24 ... 16)
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 20 ... 12
    момент затяжки при винтовом зажиме 0,8 ... 1,2 N·m
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений прямой монтаж
    высота 90 mm
    ширина 45 mm
    глубина 80 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 6 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 6 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 6 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 6 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +80 °C
    Разрешения Сертификаты
    Environment General Product Approval Maritime application

    Environmental Confirmations

    CCC

    UL

    EAC

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    Maritime application other

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    PRS (Polski Register of Shipping)

    RINA (Registro Italiano Navale)

    Confirmation

    Дополнительная информация
    3RR2141-2AW30
    3RR2141-2AW30
    3RR2141-2AW30
    3RR2141-2AW30
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
