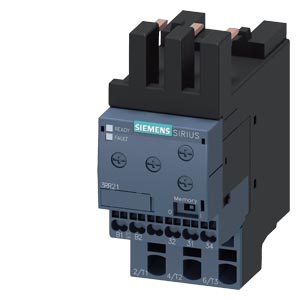

РЕЛЕ КОНТРОЛЯ 3RR, ДЛЯ МОНТАЖА НА КОНТАКТОР 3RT2, ТИПОРАЗМЕР S0, ИСПОЛНЕНИЕ BASIC, АНАЛОГОВАЯ РЕГУЛИРОВКА ПАРАМЕТРОВ, КОНТРОЛЬ ПОЛНОГО ТОКА 4 - 40A, 50-60 ГЦ, 2-Ф. ПИТАНИЕ 24-240 V AC/DC, 1 П КОНТАКТ, КОНТРОЛЬ ПРЕВЫШЕНИЯ/ ПОНИЖЕНИЯ ТОКА, ВЫПАДЕНИЯ ФАЗЫ, ОБРЫВ ПРОВОДА С ИЛИ БЕЗ РЕГИСТРАЦИИ ОШИБОК, ЗАДЕРЖКА ВКЛ. 0-60 С., ЗАДЕРЖКА СРАБАТЫВАНИЯ 0-30 С., ГИСТЕРЕЗИС 6.25%, ПРУЖИННЫЕ КЛЕММЫ
|
|
Реле контроля, установка на контактор 3RT2, типоразмер S0 Basic, аналоговая регулировка Мониторинг кажущегося тока 4–40 A, 50–60 Гц, 2-фазн. Питание 24–240 В AC/DC 1 переключающий контакт Контроль на Превышение и недостижение Выпадение фазы Обрыв провода контроль рампы торможения (с или без датчика) Задержка пуска 0–60 с Отфильтровывание импульсных помех 0–30 с Гистерезис срабатывания 6 % Пружинные клеммы | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||
| наименование изделия | Контрольные реле | |||||||||||||||||||||||||
| исполнение изделия | аналоговый, регулируемый, 2-фазный контроль тока в силовой цепи | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| типоразмер контактора комбинируемый корпоративный | S0 | |||||||||||||||||||||||||
| рабочая полная мощность расчетное значение | 4 VA | |||||||||||||||||||||||||
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 | ||||||||||||||||||||||||||
| ● при степени загрязнения 3 расчетное значение | 690 V | |||||||||||||||||||||||||
| тип напряжения рабочего напряжения для приведения в действие | AC/DC | |||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||||||||||||||
| потребляемый ток | ||||||||||||||||||||||||||
| ● при 24 В | 90 mA | |||||||||||||||||||||||||
| ● при 240 В | 12 mA | |||||||||||||||||||||||||
| степень защиты IP | ||||||||||||||||||||||||||
| ● с лицевой стороны | IP20 | |||||||||||||||||||||||||
| ● для соединительной клеммы | IP20 | |||||||||||||||||||||||||
| ударопрочность | 15 г / 11 мсек | |||||||||||||||||||||||||
| вибропрочность | 10 ... 55 Hz / 0,35 мм | |||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 10 000 000 | |||||||||||||||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||||||||||||||
| относительная воспроизводимость | 2 % | |||||||||||||||||||||||||
| Директива RoHS (дата) | 10/01/2009 | |||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
|||||||||||||||||||||||||
| Масса нетто ME | 303 g | |||||||||||||||||||||||||
| Цепь тока управления/ управление | ||||||||||||||||||||||||||
| оперативное напряжение питания при переменном токе | ||||||||||||||||||||||||||
| ● при 50 Гц расчетное значение | 24 ... 240 V | |||||||||||||||||||||||||
| ● при 60 Гц расчетное значение | 24 ... 240 V | |||||||||||||||||||||||||
| оперативное напряжение питания при постоянном токе расчетное значение | 24 ... 240 V | |||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||
| тип напряжения напряжения питания | перем./пост. ток | |||||||||||||||||||||||||
| напряжение питания 1 при переменном токе | ||||||||||||||||||||||||||
| ● при 50 Гц | 24 ... 240 V | |||||||||||||||||||||||||
| ● при 60 Гц | 24 ... 240 V | |||||||||||||||||||||||||
| напряжение питания 1 при постоянном токе | 24 ... 240 V | |||||||||||||||||||||||||
| частота напряжения питания 1 | 50 ... 60 Hz | |||||||||||||||||||||||||
| Измерительная цепь | ||||||||||||||||||||||||||
| вид тока для контроля | Переменный ток | |||||||||||||||||||||||||
| регулируемый порог срабатывания по току | ||||||||||||||||||||||||||
| ● 1 | 4 ... 40 A | |||||||||||||||||||||||||
| ● 2 | 4 ... 40 A | |||||||||||||||||||||||||
| регулируемое время задержки срабатывания | ||||||||||||||||||||||||||
| ● при пуске | 0 ... 60 s | |||||||||||||||||||||||||
| ● при превышении/ недостижении предельного значения | 0 ... 30 s | |||||||||||||||||||||||||
| Точность | ||||||||||||||||||||||||||
| дрейф температуры на °C | 0,1 %/°C | |||||||||||||||||||||||||
| защита от коротких замыканий | ||||||||||||||||||||||||||
| исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется | предохранитель gG: 4 A | |||||||||||||||||||||||||
| Связь/ протокол | ||||||||||||||||||||||||||
| протокол поддерживается протокол IO-Link | Нет | |||||||||||||||||||||||||
| тип источника питания по шлюзу IO-Link Master | Нет | |||||||||||||||||||||||||
| Вспомогательный контур | ||||||||||||||||||||||||||
| число переключающих контактов | ||||||||||||||||||||||||||
| ● для вспомогательных контактов | 1 | |||||||||||||||||||||||||
| ● с задержкой срабатывания | 1 | |||||||||||||||||||||||||
| рабочий ток вспомогательных контактов при AC-15 | ||||||||||||||||||||||||||
| ● при 24 В | 3 A | |||||||||||||||||||||||||
| ● при 230 В | 3 A | |||||||||||||||||||||||||
| ● при 400 В | 3 A | |||||||||||||||||||||||||
| рабочий ток вспомогательных контактов при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В | 1 A | |||||||||||||||||||||||||
| ● при 125 В | 0,2 A | |||||||||||||||||||||||||
| ● при 250 В | 0,1 A | |||||||||||||||||||||||||
| нагрузочная способность контакта вспомогательных контактов согласно UL | B300 / R300 | |||||||||||||||||||||||||
| Цепь главного тока | ||||||||||||||||||||||||||
| рабочая мощность расчетное значение | 2,5 W | |||||||||||||||||||||||||
| допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO | 20 mA | |||||||||||||||||||||||||
| рабочий ток при 17 В мин. | 5 mA | |||||||||||||||||||||||||
| Электромагнитная совместимость | ||||||||||||||||||||||||||
| излучение электромагнитных помех согласно МЭК 60947-1 | yсловия А (промышленная зона) | |||||||||||||||||||||||||
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | yсловия А (промышленная зона) | |||||||||||||||||||||||||
| Электрическая безопасность | ||||||||||||||||||||||||||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| компонент изделия съемная клемма для главной цепи | Нет | |||||||||||||||||||||||||
| компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да | |||||||||||||||||||||||||
| исполнение электрического соединения | ||||||||||||||||||||||||||
| ● для главной цепи | пружинный зажим | |||||||||||||||||||||||||
| ● для цепи вспомогательного и оперативного тока | пружинный зажим | |||||||||||||||||||||||||
| вид подключаемых сечений проводов для главных контактов | ||||||||||||||||||||||||||
| ● однопроводной | 1x (1 ... 10 мм²) | |||||||||||||||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (1 ... 6 мм²) | |||||||||||||||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 1x (1 ... 6 мм²) | |||||||||||||||||||||||||
| поперечное сечение подключаемого провода для главных контактов | ||||||||||||||||||||||||||
| ● однопроводной или многопроводной | 1 ... 10 mm² | |||||||||||||||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1 ... 6 mm² | |||||||||||||||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 1 ... 6 mm² | |||||||||||||||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||||||||||||||
| ● для вспомогательных контактов | ||||||||||||||||||||||||||
| — однопроводной | 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²) | |||||||||||||||||||||||||
| — тонкопроволочный с концевой заделкой кабеля | 2x (0,25 ... 1,5 мм²) | |||||||||||||||||||||||||
| — тонкопроволочный без концевой заделки кабеля | 2x (0,25 ... 1,5 мм²) | |||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) для вспомогательных контактов | 2x (24 ... 16) | |||||||||||||||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов | 18 ... 8 | |||||||||||||||||||||||||
| момент затяжки при винтовом зажиме | 0,8 ... 1,2 N·m | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||
| вид креплений | прямой монтаж | |||||||||||||||||||||||||
| высота | 109 mm | |||||||||||||||||||||||||
| ширина | 45 mm | |||||||||||||||||||||||||
| глубина | 92 mm | |||||||||||||||||||||||||
| необходимое расстояние | ||||||||||||||||||||||||||
| ● при последовательном монтаже | ||||||||||||||||||||||||||
| — вперед | 0 mm | |||||||||||||||||||||||||
| — назад | 0 mm | |||||||||||||||||||||||||
| — вверх | 0 mm | |||||||||||||||||||||||||
| — вниз | 0 mm | |||||||||||||||||||||||||
| — вбок | 0 mm | |||||||||||||||||||||||||
| ● до заземленных компонентов | ||||||||||||||||||||||||||
| — вперед | 6 mm | |||||||||||||||||||||||||
| — назад | 0 mm | |||||||||||||||||||||||||
| — вверх | 6 mm | |||||||||||||||||||||||||
| — вбок | 6 mm | |||||||||||||||||||||||||
| — вниз | 6 mm | |||||||||||||||||||||||||
| ● до компонентов, находящихся под напряжением | ||||||||||||||||||||||||||
| — вперед | 6 mm | |||||||||||||||||||||||||
| — назад | 0 mm | |||||||||||||||||||||||||
| — вверх | 6 mm | |||||||||||||||||||||||||
| — вниз | 6 mm | |||||||||||||||||||||||||
| — вбок | 6 mm | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
Дата
07.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
