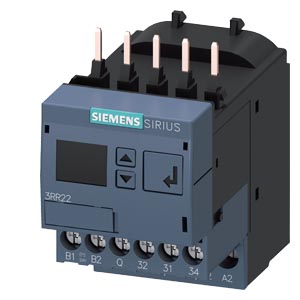

Реле контроля, установка на контактор 3RT2, типоразмер S00 Стандарт, цифровая регулировка Мониторинг кажущегося/активного тока 1,6–16 A, 20–400 Гц, 3-фазн. Питание 24 В AC/DC 1 переключающий контакт, 1 выход полупроводника для аварийных и предупредительных сообщений Контроль на Превышение и недостижение Выпадение фазы Обрыв провода Чередование фаз Ток утечки Ток блокировки Предупреждение и аварийные пороги контроль рампы торможения (с или без датчика) Задержка пуска 0–99 с Отфильтровывание импульсных помех 0–30 с Пауза после ошибки 0–300 мин Соединение с помощ(*)
|
|
торговая марка изделия
|
SIRIUS
|
|
наименование изделия
|
Контрольные реле
|
|
исполнение изделия
|
цифровой, регулируемый, 3-фазный контроль тока в силовой цепи
|
|
Общие технические данные
|
|
типоразмер контактора комбинируемый корпоративный
|
S00
|
|
рабочая полная мощность расчетное значение
|
4 VA
|
|
напряжение развязки для категории перенапряжения III согласно МЭК 60664
|
|
|
● при степени загрязнения 3 расчетное значение
|
690 V
|
|
тип напряжения рабочего напряжения для приведения в действие
|
AC/DC
|
|
выдерживаемое импульсное напряжение расчетное значение
|
6 kV
|
|
потребляемый ток
|
|
|
● при 24 В
|
90 mA
|
|
● при 240 В
|
12 mA
|
|
степень защиты IP
|
|
|
● с лицевой стороны
|
IP20
|
|
● для соединительной клеммы
|
IP20
|
|
ударопрочность
|
15 г / 11 мсек
|
|
вибропрочность
|
10 ... 55 Hz / 0,35 мм
|
|
механический ресурс (циклов) типичный
|
10 000 000
|
|
электрический ресурс (циклов) при AC-15 при 230 В типичный
|
100 000
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
K
|
|
относительная воспроизводимость
|
2 %
|
|
Директива RoHS (дата)
|
10/01/2009
|
|
SVHC substance name
|
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
|
Масса нетто ME
|
0,24 kg
|
|
Цепь тока управления/ управление
|
|
оперативное напряжение питания при переменном токе
|
|
|
● при 50 Гц расчетное значение
|
24 V
|
|
● при 60 Гц расчетное значение
|
24 V
|
|
оперативное напряжение питания при постоянном токе расчетное значение
|
24 V
|
|
Напряжение питания
|
|
тип напряжения напряжения питания
|
перем./пост. ток
|
|
напряжение питания 1 при переменном токе
|
|
|
● при 50 Гц расчетное значение
|
24 V
|
|
● при 60 Гц расчетное значение
|
24 V
|
|
напряжение питания 1 при постоянном токе расчетное значение
|
24 V
|
|
частота напряжения питания 1
|
50 ... 60 Hz
|
|
Измерительная цепь
|
|
вид тока для контроля
|
Переменный ток
|
|
регулируемый порог срабатывания по току
|
|
|
● 1
|
1,6 ... 16 A
|
|
● 2
|
1,6 ... 16 A
|
|
регулируемое время задержки срабатывания
|
|
|
● при пуске
|
0 ... 99 s
|
|
● при превышении/ недостижении предельного значения
|
0 ... 30 s
|
|
регулируемый гистерезис переключения для измеряемого значения тока
|
0,1 ... 3 A
|
|
точность цифрового индикатора
|
+/-1 Digit
|
|
Точность
|
|
дрейф температуры на °C
|
0,1 %/°C
|
|
защита от коротких замыканий
|
|
исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется
|
предохранитель gG: 4 A
|
|
Связь/ протокол
|
|
протокол поддерживается протокол IO-Link
|
Нет
|
|
тип источника питания по шлюзу IO-Link Master
|
Нет
|
|
Вспомогательный контур
|
|
число переключающих контактов
|
|
|
● для вспомогательных контактов
|
1
|
|
● с задержкой срабатывания
|
1
|
|
рабочий ток вспомогательных контактов при AC-15
|
|
|
● при 24 В
|
3 A
|
|
● при 230 В
|
3 A
|
|
● при 400 В
|
3 A
|
|
рабочий ток вспомогательных контактов при DC-13
|
|
|
● при 24 В
|
1 A
|
|
● при 125 В
|
0,2 A
|
|
● при 250 В
|
0,1 A
|
|
нагрузочная способность контакта вспомогательных контактов согласно UL
|
B300 / R300
|
|
Цепь главного тока
|
|
рабочая мощность расчетное значение
|
2,5 W
|
|
допустимый ток длительной нагрузки полупроводникового выхода при AC-14 при 240 В при 50/60 Гц
|
20 mA
|
|
допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 240 В
|
20 mA
|
|
допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO
|
20 mA
|
|
рабочий ток при 17 В мин.
|
5 mA
|
|
Электромагнитная совместимость
|
|
излучение электромагнитных помех согласно МЭК 60947-1
|
yсловия А (промышленная зона)
|
|
устойчивость к электромагнитным помехам согласно МЭК 60947-1
|
yсловия А (промышленная зона)
|
|
Электрическая безопасность
|
|
степень защиты IP с лицевой стороны согласно МЭК 60529
|
IP20
|
|
Подсоединения/ клеммы
|
|
компонент изделия съемная клемма для главной цепи
|
Нет
|
|
компонент изделия съемная клемма для цепи вспомогательного и оперативного тока
|
Да
|
|
исполнение электрического соединения
|
винтовой зажим
|
|
● для главной цепи
|
винтовой зажим
|
|
● для цепи вспомогательного и оперативного тока
|
винтовой зажим
|
|
вид подключаемых сечений проводов для главных контактов
|
|
|
● однопроводной
|
2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x (1 ... 4 мм²)
|
|
● тонкопроволочный с концевой заделкой кабеля
|
2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
|
|
поперечное сечение подключаемого провода для главных контактов
|
|
|
● однопроводной или многопроводной
|
0,75 ... 4 mm²
|
|
● тонкопроволочный с концевой заделкой кабеля
|
0,5 ... 2,5 mm²
|
|
вид подключаемых сечений проводов
|
|
|
● для вспомогательных контактов
|
|
|
— однопроводной
|
1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
|
|
— тонкопроволочный с концевой заделкой кабеля
|
1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
|
|
● для проводов американского калибра (AWG) для вспомогательных контактов
|
2x (20 ... 14)
|
|
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов
|
20 ... 12
|
|
момент затяжки при винтовом зажиме
|
0,8 ... 1,2 N·m
|
|
Монтаж/ крепление/ размеры
|
|
монтажное положение
|
любой
|
|
вид креплений
|
прямой монтаж
|
|
высота
|
79 mm
|
|
ширина
|
45 mm
|
|
глубина
|
80 mm
|
|
необходимое расстояние
|
|
|
● при последовательном монтаже
|
|
|
— вперед
|
0 mm
|
|
— назад
|
0 mm
|
|
— вверх
|
0 mm
|
|
— вниз
|
0 mm
|
|
— вбок
|
0 mm
|
|
● до заземленных компонентов
|
|
|
— вперед
|
0 mm
|
|
— назад
|
0 mm
|
|
— вверх
|
0 mm
|
|
— вбок
|
6 mm
|
|
— вниз
|
0 mm
|
|
● до компонентов, находящихся под напряжением
|
|
|
— вперед
|
0 mm
|
|
— назад
|
0 mm
|
|
— вверх
|
0 mm
|
|
— вниз
|
0 mm
|
|
— вбок
|
6 mm
|
|
Условия окружающей среды
|
|
высота над уровнем моря при высоте над уровнем моря макс.
|
2 000 m
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +60 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
Разрешения Сертификаты
|
|
|
|
|
