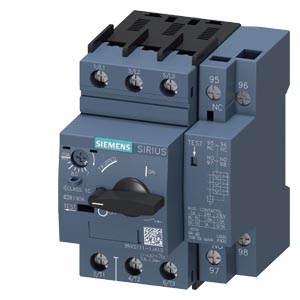

Siemens 3RV2111-1JA10 защитное устройство

Name: Siemens 3RV2111-1JA10 защитное устройство
Brand: Siemens
Price: 7939 RUB
Availability: InStock

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, С ФУНКЦИЕЙ РЕЛЕ ПЕРЕГРУЗКИ, РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 7...10A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 130A, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ

Купить 3RV21111JA10 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 7939 руб.

Технические характеристики 3RV21111JA10

Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 с функцией реле перегрузки Максимальный расцепитель тока с обратнозависимой выдержкой времени 7–10 A N-расцепитель 130 A Винтовой зажим Стандартная коммутационная способность

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для защиты двигателя с функцией реле перегрузки

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

S00

типоразмер контактора комбинируемый корпоративный

S00, S0

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

9,25 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

3,1 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

25g / 11 ms

механический ресурс (циклов)

● главных контактов типичный

100 000

● вспомогательных контактов типичный

100 000

электрический ресурс (циклов) типичный

100 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

415 g

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

7 ... 10 A

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 690 V

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

10 A

рабочий ток

● при AC-3 при 400 В расчетное значение

10 A

● при AC-3e при 400 В расчетное значение

10 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

2,2 kW

— при 400 В расчетное значение

4 kW

— при 500 В расчетное значение

5,5 kW

— при 690 В расчетное значение

7,5 kW

● при AC-3e

— при 230 В расчетное значение

2,2 kW

— при 400 В расчетное значение

4 kW

— при 500 В расчетное значение

5,5 kW

— при 690 В расчетное значение

7,5 kW

частота коммутации

● при AC-3 макс.

15 1/h

● при AC-3e макс.

15 1/h

Вспомогательный контур

исполнение вспомогательного выключателя

сбоку

тип напряжения для цепи вспомогательного и оперативного тока

Переменный/постоянный ток

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

1,5 A

● при 230 В

1,5 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Да

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

100 kA

● при переменном токе при 400 В расчетное значение

100 kA

● при переменном токе при 500 В расчетное значение

42 kA

● при переменном токе при 690 В расчетное значение

6 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 240 В расчетное значение

100 kA

● при 400 В расчетное значение

100 kA

● при 500 В расчетное значение

42 kA

● при 690 В расчетное значение

4 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

130 A

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

10 A

● при 600 В расчетное значение

10 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,5 hp

— при 230 В расчетное значение

1,5 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

2 hp

— при 220/230 В расчетное значение

3 hp

— при 460/480 В расчетное значение

5 hp

— при 575/600 В расчетное значение

10 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

C600 / R300

число файлов UL (CCN)

E47705 (NLRV, NLRV7)

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 6 A, быстродействующий: 10 A

исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи

● при 400 В

gL/gG 50 A

● при 500 В

gL/gG 40 A

● при 690 В

gL/gG 40 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

97 mm

ширина

65 mm

глубина

97 mm

необходимое расстояние

● при последовательном монтаже вбок

0 mm

● до заземленных компонентов при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

● до компонентов, находящихся под напряжением при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (0,75 ... 2,5 мм²), 2x 4 мм²

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (18 ... 14), 2x 12

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

момент затяжки

● для главных контактов при винтовом зажиме

0,8 ... 1,2 N·m

● для вспомогательных контактов при винтовом зажиме

0,8 ... 1,2 N·m

исполнение стержня отвертки

Диаметр от 5 до 6 мм

размер шлица отвертки

Pozidriv разм. 2

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

Безопасность

функция изделия пригодно для функции безопасности

Да

пригодность к использованию

● противоаварийное включение

Нет

● противоаварийное отключение

Да

срок службы макс.

10 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

5 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.98 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.134 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

72.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.116 kg

● потенциал парникового эффекта [CO2 eq] / всего

74.698 kg

Environment	General Product Approval
Environmental Confirmations
General Product Approval	Maritime application

Maritime application	other
		Confirmation	Miscellaneous
