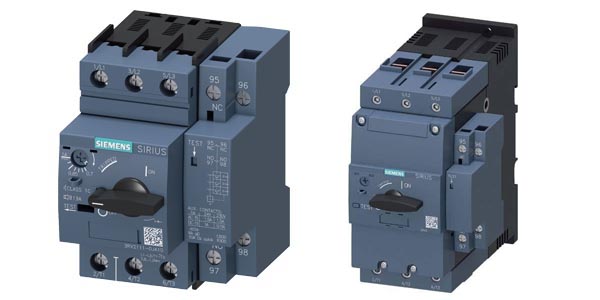

Автоматические выключатели Siemens 3RV21

Обзор

Автоматические выключатели SIRIUS 3RV21 от компании Siemens представляют собой специализированные силовые коммутационные аппараты с ограничением тока, совмещающие в себе функции защиты от короткого замыкания и полноценного теплового реле перегрузки. Они выполнены в современных типоразмерах S00, S0, S2 и S3. Главная особенность серии — наличие встроенных вспомогательных контактов перегрузки, которые позволяют интегрировать аппарат в автоматизированные системы управления и обеспечивать безопасное дистанционное отключение нагрузки через контактор.

Особенности конструкции и модификации серии SIRIUS 3RV21

Раздельная логика срабатывания защиты: при возникновении токов короткого замыкания (КЗ) электромагнитный расцепитель мгновенно размыкает главные силовые контакты. При тепловой перегрузке аппарат воздействует на встроенные сигнальные контакты, передавая команду на отключение смежному контактору.
Широкий мощностной ряд в рамках единой серии: линейка охватывает все востребованные промышленные габариты — от ультракомпактных модулей S00 (серия 3RV2111) до мощных силовых аппаратов S3 (серия 3RV2142), способных коммутировать токи до 100 А.
Интегрированные контакты перегрузки: устройства штатно укомплектованы сигнальной группой (обычно 1 NO + 1 NC), жестко связанной с биметаллическим расцепителем, что избавляет от необходимости докупать и монтировать внешние блок-контакты.

Преимущества использования автоматических выключателей SIRIUS 3RV21

Идеальное решение для систем телеметрии и АСУ ТП: возможность передачи четкого раздельного сигнала в контроллер (ПЛК) о том, какая именно авария произошла на линии — короткое замыкание (автомат отключен) или тепловая перегрузка (автомат включен, но выдан сигнал аварии).
Защита контактора от коммутационного износа при КЗ: мгновенная электромагнитная отсечка защищает силовые контакты пускателя от сваривания при жестких коротких замыканиях в кабеле двигателя.
Высокая точность и температурная компенсация: регулируемый биметаллический расцепитель калибруется под номинальный ток конкретного двигателя и сохраняет точность уставки в широком диапазоне температур внутри закрытого шкафа управления.
Современная модульная концепция SIRIUS: аппараты идеально стыкуются с контакторами 3RT2 с помощью беспроводных соединительных комплектов, существенно ускоряя сборку электротехнических щитов.

Область применения

Построение интеллектуальных фидеров защиты и пуска электродвигателей с глубокой интеграцией в распределенные промышленные системы автоматизации.
Защита ответственных трехфазных асинхронных двигателей в насосных станциях, системах вентиляции зданий, компрессорных установках и дымососах.
Использование в качестве защитных элементов в щитах управления двигателями (ШУД) и главных распределительных щитах (ГРЩ) с требованиями к обязательной дистанционной сигнализации аварийных режимов.
