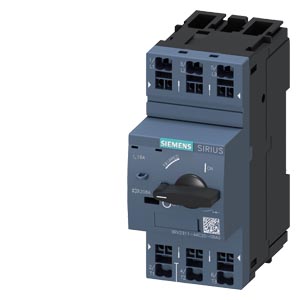

Siemens 3RV2311-4AC20-0BA0 защитное устройство

Name: Siemens 3RV2311-4AC20-0BA0 защитное устройство
Brand: Siemens
Price: 6969 RUB
Availability: InStock

Купить 3RV23114AC200BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6969 руб.

Технические характеристики 3RV23114AC200BA0

Специальный тип Автоматический выключатель, типоразмер S00 для пусковой сборки Номинальный ток 16 А N-расцепитель 208 A Подключение на пружинных клеммах Стандартная коммутационная способность Температура окружающего воздуха –50 °C 500 рабочих циклов

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для пусковых сборок

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

S00

типоразмер контактора комбинируемый корпоративный

S00, S0

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

9,25 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

3,1 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

25g / 11 ms

механический ресурс (циклов)

● главных контактов типичный

500

● вспомогательных контактов типичный

500

электрический ресурс (циклов) типичный

500

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,372 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-50 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 690 V

● при AC-3 расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

16 A

рабочий ток

● при AC-3 при 400 В расчетное значение

16 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

4 kW

— при 400 В расчетное значение

7,5 kW

— при 500 В расчетное значение

7,5 kW

— при 690 В расчетное значение

11 kW

частота коммутации

● при AC-3 макс.

15 1/h

Вспомогательный контур

тип напряжения для цепи вспомогательного и оперативного тока

Переменный/постоянный ток

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Нет

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

100 kA

● при переменном токе при 400 В расчетное значение

55 kA

● при переменном токе при 500 В расчетное значение

10 kA

● при переменном токе при 690 В расчетное значение

4 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 240 В расчетное значение

100 kA

● при 400 В расчетное значение

30 kA

● при 500 В расчетное значение

5 kA

● при 690 В расчетное значение

2 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

208 A

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи

● при 240 В

gG 80 A

● при 400 В

gG 63 A

● при 500 В

gG 50 A

● при 690 В

gG 40 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

106 mm

ширина

45 mm

глубина

97 mm

необходимое расстояние

● при последовательном монтаже вбок

0 mm

● до заземленных компонентов при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

● до компонентов, находящихся под напряжением при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

пружинный зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (0,5 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 2,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

исполнение стержня отвертки

диаметр 3 мм

размер шлица отвертки

3,0 x 0,5 мм

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

Environment		General Product Approval
	Environmental Confirmations
General Product Approval			Test Certificates		Maritime application
			Special Test Certificate	Type Test Certificates/Test Report
Maritime application					other
					Miscellaneous
other			Railway
	Confirmation	Miscellaneous	Special Test Certificate	Confirmation
