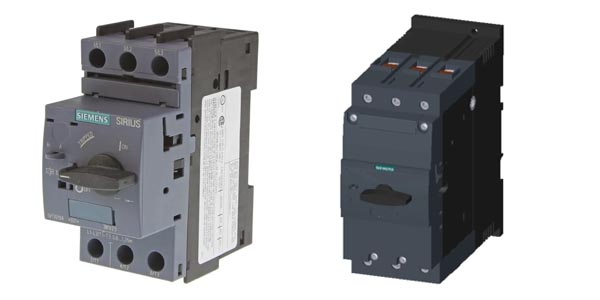

Автоматические выключатели Siemens 3RV23

Обзор

Автоматические выключатели SIRIUS 3RV23 от компании Siemens представляют собой специализированные силовые коммутационные аппараты нового поколения с функцией ограничения тока, оснащенные исключительно электромагнитным расцепителем короткого замыкания (без теплового расцепителя). Они выполнены в современных промышленных типоразмерах S00, S0, S2 и S3. Аппараты спроектированы специально для интеграции в многокомпонентные пусковые сборки и фидеры электродвигателей повышенной надежности, обеспечивая мгновенную защиту силовой цепи от токов короткого замыкания (КЗ).

Особенности конструкции и модификации серии SIRIUS 3RV23

Чисто электромагнитная защита от КЗ: отсутствие встроенного теплового расцепителя позволяет автомату стабильно работать в цепях с тяжелыми и длительными пусковыми режимами, перекладывая контроль теплового перегрева мотора на внешние прецизионные реле.
Полный спектр промышленных габаритов: линейка охватывает все востребованные типоразмеры — от ультракомпактных модулей S00 (серия 3RV2311) до мощных силовых аппаратов S3 (серия 3RV2342), способных работать в тяжелых фидерах питания на токи до 100 А.
Высокая отключающая способность: оптимизированная конструкция дугогасительных камер гарантирует гашение мощной электрической дуги за считанные миллисекунды, сохраняя целостность контактора и подходящих кабельных линий при аварии.

Преимущества использования выключателей защиты SIRIUS 3RV23

Исключение ложных тепловых срабатываний: аппарат не чувствителен к высокой температуре внутри закрытого электротехнического шкафа, вызванной плотным монтажом сопутствующего оборудования, так как в нем нет биметаллических пластин.
Защита контактора от сваривания: прецизионно настроенная мгновенная отсечка КЗ эффективно защищает силовые контакты смежного пускателя от сплавления при жестких межфазных замыканиях в кабеле.
Беспроводной модульный монтаж: конструктив серии 3RV23 идеально адаптирован для быстрой стыковки с контакторами SIRIUS 3RT2 с помощью стандартных соединительных комплектов, что значительно сокращает время сборки щита.
Два типа надежных клемм на выбор: доступны классические винтовые зажимы (цифра -1 в середине артикула) и передовые быстрозажимные клеммы Push-in (цифра -2) для вибростойкого подключения жестких или обжатых проводников.

Область применения

Построение трехкомпонентных фидеров защиты и пуска электродвигателей (автомат отсечки КЗ 3RV23 + контактор 3RT2 + тепловое реле перегрузки 3RU2 / электронное реле 3RB3).
Защита распределительных сетей, силовых шинных сборок и трансформаторов от разрушительных импульсных токов короткого замыкания.
Использование в составе главных распределительных щитов (ГРЩ), шкафов управления двигателями (ШУД) и вводно-распределительных устройств промышленных предприятий.
Обеспечение электробезопасности мощных насосных агрегатов, вентиляторов дымоудаления, конвейерных систем, дробилок и компрессоров.
