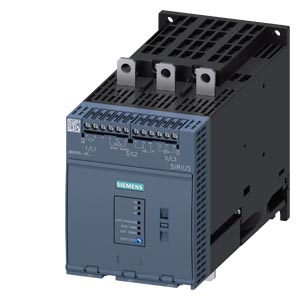

    Siemens 3RW5056-6TB05 Устройство плавного пуска

    Устройство плавного пуска 3RW5056-6TB05

    Устройство плавного пуска 3RW50566TB05

    3RW5056-6TB05 Устройство плавного пуска SIRIUS 200–600 В 171 A, 24 В AC/DC, винтовые клеммы Вход термистора

    Аппарат плавного пуска SIRIUS 3RW5056-6TB05

    Siemens расширила свой портфель устройств плавного пуска для двигателей, выпустив новую линейку софтстартеров - Sirius 3RW50, обеспечиващих защиту электродвигателей, используемых в промышленности и инфраструктуре, во время пуска и останова. Они охватывают диапазон мощности от 75 кВт до 315 кВт при 400 В (В) и предназначены для стандартных приложений.

    Основные функциональные особенности 3RW50566TB05

    Устройства Sirius 3RW50 имеют компактный компактный дизайн, при этом потери мощности - минимальны. Дополнительные функции могут быть добавлены через дополнительные коммуникационные модули. Встроенная функция плавного крутящего момента помогает предотвратить скачки тока при запуске и снизить механические нагрузки при запуске и остановке двигателей. Это делает устройства плавного пуска идеальными для включения насосов, поскольку они предотвращают скачки давления в системе трубопроводов и потенциальные повреждения в результате гидроудара. Они имеют сертификаты ATEX и IECEx и могут также использоваться во взрывоопасных зонах, например, в аэропортах или на заправочных станциях при перекачке керосина или бензина.

    Данные о двигателе можно визуализировать через интерфейс HMI на дверце панели управления или через аналоговый выход. Современная технология гибридной коммутации обеспечивает эффективность, энергосбережение и длительный срок службы продукта.

    Все устройства плавного пуска из ассортимента Siemens Sirius 3RW5 имеют функции для простой и безошибочной параметризации, ограничения тока с защитой двигателя от перегрузки, а также запуска и остановки насоса. Их можно интегрировать в портал Totally Integrated Automation (TIA) и полностью настроить, например, через открытую промышленную сеть Ethernet Profinet. Благодаря ряду сертификатов и разрешений, например, в соответствии со стандартами Международной электротехнической комиссии (IEC), Underwriters Laboratories (UL) и Канадской ассоциации стандартов (CSA), устройства можно использовать во всем мире.

    Достоинства плавных пускателей Siemens Sirius 3RW50566TB05

    Устройства плавного пуска SIRIUS 3RW50 Basic Performance - это компактное решение для стандартных приложений. Они имеют двухфазное управление двигателем и охватывают диапазон мощности от 75 до 315 кВт (при 400 В).

    Дополнительные модули HMI для установки в дверце шкафа управления, боковые коммуникационные модули (PROFINET, PROFIBUS, EtherNet / IP и Modbus) и либо аналоговый выход, либо термисторная защита двигателя обеспечивают максимальную гибкость.

    Благодаря современной гибридной технологии переключения устройства плавного пуска SIRIUS 3RW50 обеспечивают эффективное переключение для долгосрочного энергосберегающего использования.

    Функциональные особенности 3RW5056-6TB05

    Технические характеристики 3RW50566TB05

    Устройство плавного пуска SIRIUS 200–600 В 171 A, 24 В AC/DC, винтовые клеммы Вход термистора
    торговая марка изделия SIRIUS
    категория изделия Гибридные выключатели
    наименование изделия Устройство плавного пуска
    наименование типа изделия 3RW50
    заводской номер изделия
    модуля HMI Standard используемый 3RW5980-0HS01
    модуля HMI High Feature используемый 3RW5980-0HF00
    модуля связи PROFINET Standard используемый 3RW5980-0CS00
    модуля связи PROFIBUS используемый 3RW5980-0CP00
    модуля связи Modbus TCP используемый 3RW5980-0CT00
    модуля связи Modbus RTU используемый 3RW5980-0CR00
    модуля связи EtherNet/IP 3RW5980-0CE00
    автоматического выключателя используемый при 400 В 3VA2220-7MN32-0AA0; Тип координации 1, Iq = 20 кА
    автоматического выключателя используемый при 500 В 3VA2220-7MN32-0AA0; Тип координации 1, Iq = 20 кА
    предохранителя gG используемый до 690 В 3NA3244-6; Тип координации 1, Iq = 65 кА
    предохранителя gR для защиты полупроводников используемый до 690 В 3NE1 230-0; Тип координации 2, Iq = 65 кА
    предохранителя aR для защиты полупроводников используемый до 690 В 3NE3 335; Тип координации 2, Iq = 65 кА
    сетевого контактора используемый до 480 В 3RT1056
    сетевого контактора используемый до 690 В 3RT1064
    Общие технические данные
    пусковое напряжение \[%] 30 ... 100 %
    напряжение останова \[%] 50 ... 50 %
    длительность пусковой ступенчатой функции устройства плавного пуска 0 ... 20 s
    время выбега устройства плавного пуска 0 ... 20 s
    значение ограничения тока \[%] регулируемый 130 ... 700 %
    класс точности согласно МЭК 61557-12 5 %
    сертификат соответствия
    маркировка CE да
    допуск UL да
    допуск CSA да
    компонент изделия поддерживается
    стандарт HMI да
    HMI High Feature да
    комплектация изделия встроенная контактная система шунтирования да
    число управляемых фаз 2
    класс срабатывания КЛАСС 10A / 10E (предварительно установленный) / 20E; согласно IEC 60947-4-2
    время автономной работы при отказе сети
    для главной цепи 100 ms
    для цепи оперативного тока 100 ms
    напряжение развязки расчетное значение 600 V
    степень загрязнения 3, согласно IEC 60947-4-2
    импульсное напряжение расчетное значение 6 kV
    запирающее напряжение тиристора макс. 1 800 V
    сервис-фактор 1
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    функция изделия
    плавный пуск да
    плавный выбег да
    Soft Torque да
    регулируемый ограничитель тока да
    выбег насоса да
    функция собственной защиты устройства да
    защита двигателя от перегрузки да ; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки)
    анализ термисторной защиты двигателя да ; PTC Typ A или Klixon / Thermoclick
    автоматический сброс да
    ручной сброс да
    дистанционный сброс да ; отключением управляющего напряжения питания
    функция связи да
    индикация рабочих показателей да ; только в сочетании со специальными принадлежностями
    журнал ошибок да ; только в сочетании со специальными принадлежностями
    с возможностью программной параметризации нет
    с возможностью программного конфигурирования да
    PROFIenergy да ; в сочетании с модулем связи PROFINET Standard
    ступенчатая функция напряжения да
    регулирование крутящего момента нет
    аналоговый выход нет
    Силовая электроника
    рабочий ток
    при 40 °C расчетное значение 171 A
    при 50 °C расчетное значение 153 A
    при 60 °C расчетное значение 141 A
    рабочее напряжение
    расчетное значение 200 ... 600 V
    относительный отрицательный допуск рабочего напряжения -15 %
    относительный положительный допуск рабочего напряжения 10 %
    рабочая мощность для трехфазного двигателя
    при 230 В при 40 °C расчетное значение 45 kW
    при 400 В при 40 °C расчетное значение 90 kW
    при 500 В при 40 °C расчетное значение 110 kW
    рабочая частота 1 расчетное значение 50 Hz
    рабочая частота 2 расчетное значение 60 Hz
    относительный отрицательный допуск рабочей частоты -10 %
    относительный положительный допуск рабочей частоты 10 %
    регулируемый ток двигателя
    при положении поворотного кодового переключателя 1 81 A
    при положении поворотного кодового переключателя 2 87 A
    при положении поворотного кодового переключателя 3 93 A
    при положении поворотного кодового переключателя 4 99 A
    при положении поворотного кодового переключателя 5 105 A
    при положении поворотного кодового переключателя 6 111 A
    при положении поворотного кодового переключателя 7 117 A
    при положении поворотного кодового переключателя 8 123 A
    при положении поворотного кодового переключателя 9 129 A
    при положении поворотного кодового переключателя 10 135 A
    при положении поворотного кодового переключателя 11 141 A
    при положении поворотного кодового переключателя 12 147 A
    при положении поворотного кодового переключателя 13 153 A
    при положении поворотного кодового переключателя 14 159 A
    при положении поворотного кодового переключателя 15 165 A
    при положении поворотного кодового переключателя 16 171 A
    мин. 81 A
    мин. нагрузка \[%] 15 %; относительно минимально возможного Ie
    мощность потерь \[Вт] при расчетном значении тока при переменном токе
    при 40 °C после пуска 29 W
    при 50 °C после пуска 23 W
    при 60 °C после пуска 20 W
    мощность потерь \[Вт] при переменном токе при ограничении тока 350 %
    при 40 °C при пуске 1 751 W
    при 50 °C при пуске 1 478 W
    при 60 °C при пуске 1 308 W
    исполнение защиты двигателя электронный, срабатывание при тепловой перегрузке двигателя
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания AC/DC
    оперативное напряжение питания при переменном токе при 50 Гц расчетное значение 24 V
    оперативное напряжение питания при переменном токе при 60 Гц расчетное значение 24 V
    относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц -20 %
    относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц 20 %
    относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц -20 %
    относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц 0 %
    частота оперативного напряжения питания 50 ... 60 Hz
    относительный отрицательный допуск частоты оперативного напряжения питания -10 %
    относительный положительный допуск частоты оперативного напряжения питания 10 %
    оперативное напряжение питания при постоянном токе расчетное значение 24 V
    относительный отрицательный допуск оперативного напряжения питания при постоянном токе -20 %
    относительный положительный допуск оперативного напряжения питания при постоянном токе 20 %
    оперативный ток питания в режиме ожидания расчетное значение 160 mA
    ток удержания в байпасном режиме расчетное значение 360 mA
    начальный пусковой ток при замыкании байпасных контактов макс. 7,6 A
    пик тока включения при подаче оперативного напряжения питания макс. 3,3 A
    длительность пика тока включения при подаче оперативного напряжения питания 12,1 ms
    исполнение защиты от перенапряжений варистор
    исполнение защиты от коротких замыканий для цепи оперативного тока Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
    Входы/ Выходы
    число цифровых входов 1
    число входов для подключения термистора 1; PTC Typ A или Klixon / Thermoclick
    число цифровых выходов 3
    не параметризуемый 2
    исполнение цифровых выходов 2 замыкающих контакта (NO)/1 переключающий контакт (CO)
    число аналоговых выходов 0
    Монтаж/ крепление/ размеры
    монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
    вид креплений винтовое крепление
    высота 198 mm
    ширина 120 mm
    глубина 249 mm
    необходимое расстояние при последовательном монтаже
    вперед 10 mm
    назад 0 mm
    вверх 100 mm
    вниз 75 mm
    вбок 5 mm
    масса без упаковки 5,2 kg
    Подсоединения/ клеммы
    исполнение разъема питания
    для главной цепи шинный зажим
    для цепи оперативного тока Винтовое присоединение
    ширина соединительной шины макс. 25 mm
    длина кабеля для подключения термистора
    при сечении провода = 0,5 мм макс. 50 m
    при сечении провода = 1,5 мм макс. 150 m
    при сечении провода = 2,5 мм макс. 250 m
    вид подключаемых сечений проводов
    для главных контактов для рамной клеммы при использовании переднего клеммного соединения однопроводной 16–120 мм
    для главных контактов для рамной клеммы при использовании переднего клеммного соединения тонкожильный с заделкой концов кабеля 16 ... 120 мм
    для главных контактов для рамной клеммы при использовании переднего клеммного соединения тонкожильный без заделки концов кабеля 10 ... 120 мм
    для главных контактов для рамной клеммы при использовании переднего клеммного соединения многопроводной 16 ... 70 мм
    для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании переднего клеммного соединения 6–250 тыс. круг. милов
    для главных контактов для рамной клеммы при использовании заднего клеммного соединения однопроводной 16–120 мм
    для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании заднего клеммного соединения 6–250 тыс. круг. милов
    для главных контактов для рамной клеммы при использовании обоих клеммных соединений однопроводной макс. 1x 95 мм, 1x 120 мм
    для главных контактов для рамной клеммы при использовании обоих клеммных соединений тонкожильный с заделкой концов кабеля макс. 1x 95 мм, 1x 120 мм
    для главных контактов для рамной клеммы при использовании обоих клеммных соединений тонкожильный без заделки концов кабеля макс. 1x 95 мм, 1x 120 мм
    для главных контактов для рамной клеммы при использовании обоих клеммных соединений многопроводной макс. 2x 120 мм
    для главных контактов для рамной клеммы при использовании заднего клеммного соединения тонкожильный с заделкой концов кабеля 16–120 мм
    для главных контактов для рамной клеммы при использовании заднего клеммного соединения тонкожильный без заделки концов кабеля 10–120 мм
    для главных контактов для рамной клеммы при использовании заднего клеммного соединения многопроводной 16–120 мм
    вид подключаемых сечений проводов
    для проводов американского калибра (AWG) для главной цепи однопроводной 4 ... 250 тыс. круговых милов
    для кабельного наконечника согласно DIN для главных контактов многопроводной 16 ... 95 мм
    для кабельного наконечника согласно DIN для главных контактов тонкожильный 25 ... 120 мм
    вид подключаемых сечений проводов
    для цепи оперативного тока однопроводной 1x (0,5 ... 4,0 mm), 2x (0,5 ... 2,5 mm)
    для цепи оперативного тока тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 mm), 2x (0,5 ... 1,5 mm)
    для проводов американского калибра (AWG) для цепи оперативного тока однопроводной 1x (20 ... 12), 2x (20 ... 14)
    длина кабеля
    между устройством плавного пуска и двигателем макс. 800 m
    на цифровых входах при переменном токе макс. 1 000 m
    начальный пусковой крутящий момент
    для главных контактов при винтовом зажиме 10 ... 14 N·m
    для вспомогательных и управляющих контактов при винтовом зажиме 0,8 ... 1,2 N·m
    начальный пусковой крутящий момент (фунтов/дюйм)
    для главных контактов при винтовом зажиме 89 ... 124 lbf·in
    для вспомогательных и управляющих контактов при винтовом зажиме 7 ... 10,3 lbf·in
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 5 000 m; Снижение номинальных значений параметров начиная с 1000м, см. руководство
    окружающая температура при эксплуатации -25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
    окружающая температура при хранении и транспортировке -40 ... +80 °C
    экологическая категория
    при эксплуатации согласно МЭК 60721 3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
    при хранении согласно МЭК 60721 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
    при транспортировке согласно МЭК 60721 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
    излучение электромагнитных помех согласно IEC 60947-4-2: Класс A
    Связь/ протокол
    модуль связи поддерживается
    стандарт PROFINET да
    EtherNet/IP да
    Modbus RTU да
    Modbus TCP да
    PROFIBUS да
    Номинальная нагрузка UL/CSA
    заводской номер изделия
    автоматического выключателя
    — пригоден для испытаний напряжением промышленной частоты при 460/480 В согласно UL Тип Siemens: 3VA5225, макс. 250 A; Iq = 10 kA
    — пригоден для испытаний повышенным напряжением промышленной частоты при 460/480 В согласно UL Тип Siemens: 3VA52, макс. 250 A; Iq макс. = 65 кА
    предохранителя
    — пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL Тип: Класс RK5 / K5, макс. 400 А; Iq = 10 kA
    — пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL Тип: класс J, макс. 350 А; Iq = 100 кА
    рабочая мощность \[л. с.] для трехфазного двигателя
    при 200/208 В при 50 °C расчетное значение 50 hp
    при 220/230 В при 50 °C расчетное значение 50 hp
    при 460/480 В при 50 °C расчетное значение 100 hp
    при 575/600 В при 50 °C расчетное значение 150 hp
    Безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с крышкой
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди при наличии крышки
    ATEX
    сертификат соответствия
    ATEX да
    МЭК Ex да
    отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX 0
    средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX 0,09
    вероятность опасного отказа в час (PFHD) при высокой приоритетности запроса согласно EN 62061 относительно ATEX 0,000009 1/h
    уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX SIL1
    значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX 3 y
    Сертификаты/ допуски к эксплуатации
    Дополнительная информация
    3RW5056-6TB05
    3RW5056-6TB05
    3RW5056-6TB05
    3RW5056-6TB05
    3RW5056-6TB05
    последнее изменение: 15.12.2020
    Дата
    19.01.2021
    Возможны изменения.
    © Copyright Siemens 2021

    Техническая документация по 3RW5056-6TB05

    Быстрый заказ

    Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
    в течение 4 часов






    Быстрый заказ

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
