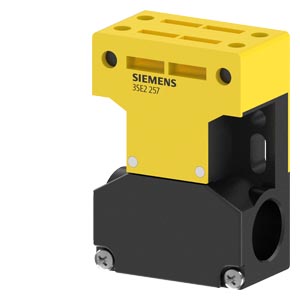

Siemens 3SE2257-6XX коммутационное устройство
ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ С ОТДЕЛЬНЫМ ИСП. МЕХАНИЗМОМ ПЛАСТИКОВЫЙ КОРПУС SHORT ENCLOSURE,
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Позиционные выключатели Sirius 3SE2
- Siemens 3SE2257-6XX коммутационное устройство
Технические характеристики 3SE22576XX
|
|
Позиционный выключатель безопасности с отдельным исполнительным механизмом Закрыт в формованном материале короткий корпус, 3 x (M20 x 1,5) с боковой и лицевой стороны, активация, контакты зависимого действия, 1 НЗ Усилие затягивания 30 Н Поставка без исполнительного механизма | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | позиционный выключатель безопасности | |||||||||||||
| наименование типа изделия | 3SE22 | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| напряжение развязки расчетное значение | 500 V | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| степень защиты IP | IP67 | |||||||||||||
| механический ресурс (циклов) типичный | 1 000 000 | |||||||||||||
| тепловой ток | 10 A | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| принцип действия | механический | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| Масса нетто ME | 0,12 kg | |||||||||||||
| длина датчика | 75 mm | |||||||||||||
| ширина датчика | 52 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -30 ... +80 °C | |||||||||||||
| ● при хранении | -30 ... +80 °C | |||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||
| рабочая частота расчетное значение | 60 ... 50 Hz | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 3 | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 230 В расчетное значение | 4 A | |||||||||||||
| рабочий ток при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 4 A | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | широкий | |||||||||||||
| материал корпуса | термопластик, армированный стекловолокном | |||||||||||||
| покрытие корпуса | прочие | |||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||
| Головка привода | ||||||||||||||
| конструкция исполнительного механизма | без | |||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||
| принцип коммутации | элементы плавного выключателя | |||||||||||||
| число коммутационных контактов противоаварийный | 3 | |||||||||||||
| исполнение кабельного ввода | 3x (M20 x 1,5) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 2x (0,75 ... 2,5 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 2x (0,75 ... 2,5 мм²) | |||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||
| Связь/ протокол | ||||||||||||||
| исполнение интерфейса | нет | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 02.04.2025 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
