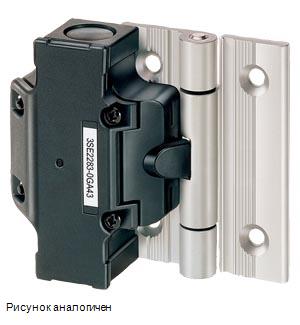

Siemens 3SE2283-0GA44 коммутационное устройство
SIGUARD ШАРНИРНЫЙ ВЫКЛЮЧАТЕЛЬ ПРЕССМАТЕРИАЛКОРПУС С НЕРЖ. СТАЛЬ-ШАРНИР 2НЗ/1НO, ДЛЯ 40MM PROFILE ПОСТАВКА С ЗАПАСНЫМ ШАРНИРОМ И КРЕПЕЖНЫМ МАТЕРИАЛОМ
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Позиционные выключатели Sirius 3SE2
- Siemens 3SE2283-0GA44 коммутационное устройство
Технические характеристики 3SE22830GA44
|
|
Шарнирный выключатель Корпус из пласт. с шарниром из нержавеющей стали 2 НЗ/1 НО, для профилей 40 мм Поставка с дополнительным шарниром и крепежным материалом угол переключения 4° | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | позиционный выключатель безопасности | |||||||||||||
| наименование типа изделия | 3SE228 | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||
| напряжение развязки расчетное значение | 250 V | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |||||||||||||
| степень защиты IP | IP65 | |||||||||||||
| ударопрочность | 30g / 18 ms | |||||||||||||
| вибропрочность | 10 ... 200 Hz: 20g | |||||||||||||
| механический ресурс (циклов) типичный | 1 000 000 | |||||||||||||
| тепловой ток | 2,5 A | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| принцип действия | механический | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| Масса нетто ME | 0,8 kg | |||||||||||||
| длина датчика | 92 mm | |||||||||||||
| ширина датчика | 111,5 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +65 °C | |||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 125 В расчетное значение | 4,2 A | |||||||||||||
| ● при 230 В расчетное значение | 2 A | |||||||||||||
| рабочий ток при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 1 A | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | специальное исполнение | |||||||||||||
| материал корпуса | термопластик, армированный стекловолокном | |||||||||||||
| покрытие корпуса | нет | |||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||
| Головка привода | ||||||||||||||
| конструкция исполнительного механизма | поворотный привод | |||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||
| принцип коммутации | элементы плавного выключателя | |||||||||||||
| число коммутационных контактов противоаварийный | 2 | |||||||||||||
| исполнение кабельного ввода | 2x (M20 x 1,5) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 1 mm²) | |||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||
| Связь/ протокол | ||||||||||||||
| исполнение интерфейса | нет | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 02.04.2025 | |||||||||||||
|
