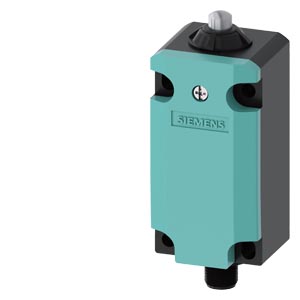

позиционный выключатель с одиночным плунжером, плунжер из нерж. стали металлический корпус 40 мм согласно EN 50041 соединение с разъемом M12, 5-пол., неподвижное, контакты мгновенного действия 1 НО/2 НЗ, (2 НЗ и подключенный PE) макс. 125 В, 4 А Pin 1 = 21, Pin 4 = 22, Pin 2 = 31, Pin 5 = 32, Pin 3 = PE. пригоден для подключения ко всем группам периферийных блоков SIMATIC ET200*.
|
|
позиционный выключатель с одиночным плунжером, плунжер из нерж. стали металлический корпус 40 мм согласно EN 50041 соединение с разъемом M12, 5-пол., неподвижное, контакты мгновенного действия 1 НО/2 НЗ, (2 НЗ и подключенный PE) макс. 125 В, 4 А Pin 1 = 21, Pin 4 = 22, Pin 2 = 31, Pin 5 = 32, Pin 3 = PE. пригоден для подключения ко всем группам периферийных блоков SIMATIC ET200*. | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||
| наименование изделия | Механические защитные выключатели | |||||||||||||||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||||||||||||||
| заводской номер изделия | ||||||||||||||||||||||||||
| ● базового выключателя, входящего в комплект поставки | 3SE5114-0LA00-1AE3 | |||||||||||||||||||||||||
| ● коммутационных контактов, входящих в комплект поставки | 3SE5000-0LA00 | |||||||||||||||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||||||||||||||
| напряжение развязки расчетное значение | 125 V | |||||||||||||||||||||||||
| степень загрязнения | класс 3 | |||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 1,5 kV | |||||||||||||||||||||||||
| степень защиты IP | IP66/IP67 | |||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 15 000 000 | |||||||||||||||||||||||||
| тепловой ток | 4 A | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 4 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 4 A | |||||||||||||||||||||||||
| принцип действия | механический | |||||||||||||||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||||||||||||||
| Масса нетто ME | 0,323 kg | |||||||||||||||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 20 N | |||||||||||||||||||||||||
| длина датчика | 103,5 mm | |||||||||||||||||||||||||
| ширина датчика | 40 mm | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +85 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +90 °C | |||||||||||||||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||||||||||||||
| Цепь главного тока | ||||||||||||||||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||||||||||||||
| рабочая частота расчетное значение | 50 ... 60 Hz | |||||||||||||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||||||||||||||
| рабочий ток при AC-15 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 5 A | |||||||||||||||||||||||||
| ● при 125 В расчетное значение | 4 A | |||||||||||||||||||||||||
| рабочий ток при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 3 A | |||||||||||||||||||||||||
| ● при 125 В расчетное значение | 0,55 A | |||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||
| конструкция корпуса | параллелепипед, узкий | |||||||||||||||||||||||||
| материал корпуса | металл | |||||||||||||||||||||||||
| покрытие корпуса | катафорезная окраска | |||||||||||||||||||||||||
| исполнение корпуса согласно норме | Да | |||||||||||||||||||||||||
| Головка привода | ||||||||||||||||||||||||||
| конструкция исполнительного механизма | простой толкатель | |||||||||||||||||||||||||
| исполнение функции коммутации | принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием | |||||||||||||||||||||||||
| принцип коммутации | элементы мгновенного выключателя | |||||||||||||||||||||||||
| число коммутационных контактов противоаварийный | 2 | |||||||||||||||||||||||||
| исполнение кабельного ввода | M12-штекер | |||||||||||||||||||||||||
| исполнение штекерного разъема | Штекер M12, 5-полюсный: Контакт 1= клемма 21, контакт 2= 31, контакт 3= PE, контакт 4= 22, контакт 5= 32 | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| исполнение электрического соединения | штекер M12, нерегулируемый | |||||||||||||||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||||||||||||||
| Связь/ протокол | ||||||||||||||||||||||||||
| исполнение интерфейса | нет | |||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||||||||||||||
| срок службы макс. | 20 a | |||||||||||||||||||||||||
| испытания срока службы с учетом износа необходимые | Да | |||||||||||||||||||||||||
| доля опасных отказов | ||||||||||||||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |||||||||||||||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||||||||||||||
| ISO 13849 | ||||||||||||||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
