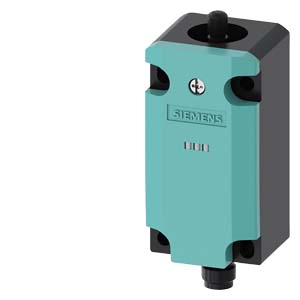

БАЗОВЫЙ АППАРАТ ДЛЯ ПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ 3SE51, МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50041,1НО/1НЗ БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION) C M12 CONNECTOR, 5-ПОЛ., FIXED C 2 LEDS, ЖЕЛТ. /ЗЕЛЕНЫЙ, 24V DC, БЕЗ ГОЛОВКИ АКТУАТОРА PIN ASSIGNMENT: PIN1=21, PIN2=22, PIN3=13 И LED GREEN, PIN4=14 AND LED ЖЕЛТ., PIN5=GСКРУГЛ. LED
|
|
Базовый выключатель для позиционного выключателя 3SE51 Металлический корпус 40 мм согласно DIN EN 50041 1 НО/1 НЗ, контакты мгновенного действия со штекером M12, 5-полюсн., фиксир. с 2 светодиодами, цвет: желтый/зеленый, 24 В DC без приводной головки Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 контакт 3 = 13 и зеленый светодиод, контакт 4 = 14 и желтый светодиод, контакт 5 = масса светодиода | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||
| наименование изделия | Механические защитные выключатели | |||||||||||||||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||||||||||||||
| заводской номер изделия | ||||||||||||||||||||||||||
| ● коммутационных контактов, входящих в комплект поставки | 3SE5000-0CA00 | |||||||||||||||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||||||||||||||
| напряжение развязки расчетное значение | 125 V | |||||||||||||||||||||||||
| степень загрязнения | класс 3 | |||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV | |||||||||||||||||||||||||
| степень защиты IP | IP66/IP67 | |||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 15 000 000 | |||||||||||||||||||||||||
| тепловой ток | 4 A | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 4 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 4 A | |||||||||||||||||||||||||
| принцип действия | механический | |||||||||||||||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||||||||||||||
| класс защиты оборудования | III (по EN60536) | |||||||||||||||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||||||||||||||
| Масса нетто ME | 0,335 kg | |||||||||||||||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 20 N | |||||||||||||||||||||||||
| длина датчика | 99,7 mm | |||||||||||||||||||||||||
| ширина датчика | 40 mm | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +90 °C | |||||||||||||||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||||||||||||||
| Цепь главного тока | ||||||||||||||||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 1 | |||||||||||||||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||||||||||||||
| рабочий ток при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 3 A | |||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||
| конструкция корпуса | параллелепипед, узкий | |||||||||||||||||||||||||
| материал корпуса | металл | |||||||||||||||||||||||||
| покрытие корпуса | катафорезная окраска | |||||||||||||||||||||||||
| исполнение корпуса согласно норме | Да | |||||||||||||||||||||||||
| Головка привода | ||||||||||||||||||||||||||
| конструкция исполнительного механизма | прочее, без, одинарный переключатель со светодиодом и штекером | |||||||||||||||||||||||||
| исполнение функции коммутации | принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием | |||||||||||||||||||||||||
| принцип коммутации | элементы мгновенного выключателя | |||||||||||||||||||||||||
| число коммутационных контактов противоаварийный | 1 | |||||||||||||||||||||||||
| исполнение кабельного ввода | M12-штекер | |||||||||||||||||||||||||
| исполнение штекерного разъема | штекер М12, 5-полюсный: штырек 1= клемма21, штырек 2=22, штырек 3= 13/светодиод зеленый, штырек 4= 14/светодиод желтый, штырек 5= масса светодиод | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| исполнение электрического соединения | штекер M12, нерегулируемый | |||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||
| тип напряжения напряжения питания опционального светодиодного индикатора | Постоянный ток | |||||||||||||||||||||||||
| напряжение питания светодиода | ||||||||||||||||||||||||||
| ● | 24 V | |||||||||||||||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||||||||||||||
| Связь/ протокол | ||||||||||||||||||||||||||
| исполнение интерфейса | нет | |||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||||||||||||||
| срок службы макс. | 20 a | |||||||||||||||||||||||||
| испытания срока службы с учетом износа необходимые | Да | |||||||||||||||||||||||||
| доля опасных отказов | ||||||||||||||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 10 000 000 | |||||||||||||||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||||||||||||||
| ISO 13849 | ||||||||||||||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
