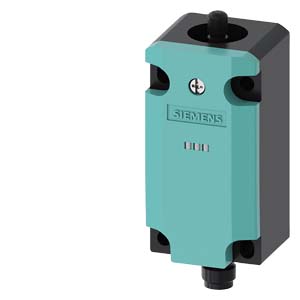

Siemens 3SE5114-1LA00-1AD4 коммутационное устройство

Name: Siemens 3SE5114-1LA00-1AD4 коммутационное устройство
Brand: Siemens
Availability: InStock

БАЗОВЫЙ АППАРАТ 3SE51 МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM ACC. TO EN50041,1НО/2НЗ SNAP-ACT. CONT. WITH M12-CONNECT.,8-ПОЛ. МЕТ. WITH 2 LED, YELL./ЗЕЛЕНЫЙ, 24V DC, WITHOUT ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ HEAD PIN-ASSIGN.: PIN1=21, PIN2=22, PIN3=13 И LED GREEN, PIN4=14 AND LED YELL., PIN5=31, PIN6=32 PIN7=GСКРУГЛ. LED, PIN8=PE

Купить 3SE51141LA001AD4 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3SE51141LA001AD4

Базовый выключатель 3SE51, металлический корпус 40 мм согласно EN 50041, 1 НО/2 НЗ, контакты мгновенного действия со штекером M12, 8-полюсный, металл без приводной головки Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 контакт 3 = 13 и зеленый светодиод, контакт 4 = 14 и желтый светодиод, контакт 5 = 31, контакт 6 = 32 контакт 7 = масса светодиода, контакт 8 = PE

торговая марка изделия

SIRIUS

наименование изделия

Механические защитные выключатели

наименование типа изделия

3SE5

заводской номер изделия

● коммутационных контактов, входящих в комплект поставки

3SE5000-0LA00

пригодность к использованию защитный выключатель

Да

Общие технические данные

функция изделия принудительное открытие

Да

напряжение развязки расчетное значение

50 V

степень загрязнения

класс 3

выдерживаемое импульсное напряжение расчетное значение

0,8 kV

степень защиты IP

IP66/IP67

ударопрочность

● согласно МЭК 60068-2-27

30 g / 11 мс

вибропрочность согласно МЭК 60068-2-6

0,35 мм / 5 г

механический ресурс (циклов) типичный

15 000 000

тепловой ток

1,5 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

1 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

1,5 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

1,5 A

принцип действия

механический

воспроизводимость

0,05 mm

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,33 kg

мин. усилие срабатывания в направлении срабатывания

20 N

длина датчика

89,4 mm

ширина датчика

40 mm

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +90 °C

категория взрывозащиты для пыли

нет

Цепь главного тока

исполнение коммутационного контакта

механический

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

рабочий ток при DC-13

● при 24 В расчетное значение

1,5 A

Корпус

конструкция корпуса

параллелепипед, узкий

материал корпуса

металл

покрытие корпуса

катафорезная окраска

исполнение корпуса согласно норме

Да

Головка привода

конструкция исполнительного механизма

прочее, без, одинарный переключатель со штекером

стандартное обозначение головки выключателя

EN 50041

исполнение функции коммутации

принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием

принцип коммутации

элементы мгновенного выключателя

число коммутационных контактов противоаварийный

исполнение кабельного ввода

M12-штекер

исполнение штекерного разъема

штекер М12, 8-полюсный: штырёк 1 = клемма 21, штырёк 2 = 22, штырёк 3 = 13/светодиод зеленый, штырёк 4 = 14/светодиод желтый , штырёк 5 = 31, штырёк 6 = 32, штырёк 7 = масса светодиод, штырёк 8 = светодиод

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое крепление

Подсоединения/ клеммы

исполнение электрического соединения

штекер M12, нерегулируемый

Напряжение питания

тип напряжения напряжения питания опционального светодиодного индикатора

Постоянный ток

напряжение питания светодиода
