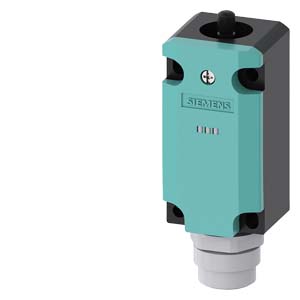

Siemens 3SE5115-1CA00-1AF2 коммутационное устройство

Name: Siemens 3SE5115-1CA00-1AF2 коммутационное устройство
Brand: Siemens
Availability: InStock

БАЗОВЫЙ АППАРАТ ДЛЯ ПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ 3SE51, МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50041 W/CONNECTOR 6+PE ДО EN43651 WITH 2 LEDS, ЖЕЛТ./ЗЕЛЕНЫЙ,24V DC 1НО/1НЗ БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION) БЕЗ ГОЛОВКИ АКТУАТОРА PIN ASSIGNMENT:PIN1=21,PIN2=22, PIN3=13 И LED GREEN, PIN4=14 AND LED ЖЕЛТ., PIN5 = НОT CONNECTED, PIN6=GСКРУГЛ. LED, SUITABLE CABLE BOX 3SY3123

Купить 3SE51151CA001AF2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3SE51151CA001AF2

Базовый выключатель для позиционного выключателя 3SE51 Металлический корпус 40 мм согласно DIN EN 50041 со штекером 6 + PE согласно EN 43651 с 2 светодиодами, цвет: желтый/зеленый, 24 В DC 1 НО/1 НЗ, контакты мгновенного действия без приводной головки Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 контакт 3 = 13 и зеленый светодиод, контакт 4 = 14 и желтый светодиод, контакт 5 = не подключен, контакт 6 = масса светодиода

торговая марка изделия

SIRIUS

наименование изделия

Механические позиционные выключатели

наименование типа изделия

3SE5

заводской номер изделия

● коммутационных контактов, входящих в комплект поставки

3SE5000-0CA00

пригодность к использованию защитный выключатель

Да

Общие технические данные

функция изделия принудительное открытие

Да

напряжение развязки расчетное значение

250 V

степень загрязнения

класс 3

выдерживаемое импульсное напряжение расчетное значение

0,8 kV

степень защиты IP

IP65

ударопрочность

● согласно МЭК 60068-2-27

30 g / 11 мс

вибропрочность согласно МЭК 60068-2-6

0,35 мм / 5 г

механический ресурс (циклов) типичный

15 000 000

тепловой ток

10 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

1 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

6 A

принцип действия

механический

воспроизводимость

0,05 mm

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,331 kg

мин. усилие срабатывания в направлении срабатывания

20 N

длина датчика

111,7 mm

ширина датчика

40 mm

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +90 °C

категория взрывозащиты для пыли

нет

Цепь главного тока

исполнение коммутационного контакта

механический

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

рабочий ток при DC-13

● при 24 В расчетное значение

3 A

Корпус

конструкция корпуса

параллелепипед, узкий

материал корпуса

металл

покрытие корпуса

катафорезная окраска

исполнение корпуса согласно норме

Да

Головка привода

конструкция исполнительного механизма

прочее, без, одинарный переключатель со светодиодом и штекером

исполнение функции коммутации

принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием

принцип коммутации

элементы мгновенного выключателя

число коммутационных контактов противоаварийный

исполнение кабельного ввода

штекер, 6+PE по EN 43651

исполнение штекерного разъема

штекер 6+PE: штырек 1= клемма21, штырек 2=22, штырек 3= 13/светодиод зеленый, штырек 4= 14/светодиод желтый, штырек 5= свободен, штырек 6= масса светодиод, PE подключено

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое крепление

Подсоединения/ клеммы

исполнение электрического соединения

штекер, 6+PE по EN 43651

Напряжение питания

тип напряжения напряжения питания опционального светодиодного индикатора

Постоянный ток

напряжение питания светодиода
