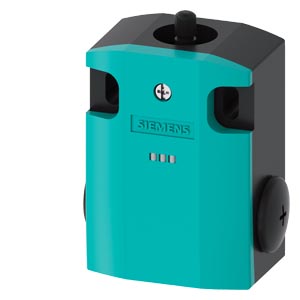

БАЗОВЫЙ АППАРАТ ДЛЯ ПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ 3SE51, МЕТАЛЛИЧЕСКИЙ КОРПУС 56MM WIDE ПОДКЛЮЧЕНИЕ АППАРАТА 3X (M20X1.5) 1НО/ 2НЗ КОНТАКТЫ ПЛАВНОГО ХОДА (SLOW-ACTION) C 2 LEDS, ЖЕЛТ./ЗЕЛЕНЫЙ, 110-230 V AC БЕЗ ГОЛОВКИ АКТУАТОРА
|
Базовый выключатель для позиционного выключателя 3SE51 Металлический корпус шириной 56 мм Подключение устройства 3 x (M20 x 1,5) 1 НО/2 НЗ, контакты зависимого действия с 2 светодиодами, цвет: желтый/зеленый 110–230 В AC без приводной головки | |||||||||||||||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||||||||||||||
| наименование изделия | Механические защитные выключатели | |||||||||||||||||||||||||||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||||||||||||||||||||||||||
| заводской номер изделия | ||||||||||||||||||||||||||||||||||||||
| ● коммутационных контактов, входящих в комплект поставки | 3SE5000-0KA00 | |||||||||||||||||||||||||||||||||||||
| ● пустого корпуса с крышкой, входящего в комплект поставки | 3SE5122-3AA00 | |||||||||||||||||||||||||||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||||||||||||||||||||||||||
| напряжение развязки расчетное значение | 400 V | |||||||||||||||||||||||||||||||||||||
| степень загрязнения | класс 3 | |||||||||||||||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |||||||||||||||||||||||||||||||||||||
| степень защиты IP | IP66/IP67 | |||||||||||||||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||||||||||||||||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 15 000 000 | |||||||||||||||||||||||||||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||||||||||||||||||||||||||
| тепловой ток | 10 A | |||||||||||||||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||||||||||||||||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 6 A | |||||||||||||||||||||||||||||||||||||
| принцип действия | механический | |||||||||||||||||||||||||||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||||||||||||||||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||||||||||||||||||||||||||
| SVHC substance name |
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||||||||||||||||||||||||||
| Масса нетто ME | 0,366 kg | |||||||||||||||||||||||||||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 20 N | |||||||||||||||||||||||||||||||||||||
| длина датчика | 85,7 mm | |||||||||||||||||||||||||||||||||||||
| ширина датчика | 56 mm | |||||||||||||||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +90 °C | |||||||||||||||||||||||||||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||||||||||||||||||||||||||
| Цепь главного тока | ||||||||||||||||||||||||||||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||||||||||||||||||||||||||
| рабочая частота расчетное значение | 50 ... 60 Hz | |||||||||||||||||||||||||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||||||||||||||||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||||||||||||||||||||||||||
| рабочий ток при AC-15 | ||||||||||||||||||||||||||||||||||||||
| ● при 230 В расчетное значение | 6 A | |||||||||||||||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||||||||||||||
| конструкция корпуса | параллелепипед, широкий | |||||||||||||||||||||||||||||||||||||
| материал корпуса | металл | |||||||||||||||||||||||||||||||||||||
| покрытие корпуса | катафорезная окраска | |||||||||||||||||||||||||||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||||||||||||||||||||||||||
| Головка привода | ||||||||||||||||||||||||||||||||||||||
| конструкция исполнительного механизма | прочее, без, одинарный переключатель | |||||||||||||||||||||||||||||||||||||
| исполнение функции коммутации | принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием | |||||||||||||||||||||||||||||||||||||
| принцип коммутации | элементы плавного выключателя | |||||||||||||||||||||||||||||||||||||
| число коммутационных контактов противоаварийный | 2 | |||||||||||||||||||||||||||||||||||||
| исполнение кабельного ввода | 3x (M20 x 1,5) | |||||||||||||||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||||||||||||||||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||||||||||||||||||||||||||
| ● однопроводной | 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²) | |||||||||||||||||||||||||||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²) | |||||||||||||||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) однопроводной | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| тип напряжения напряжения питания опционального светодиодного индикатора | Переменный ток | |||||||||||||||||||||||||||||||||||||
| напряжение питания светодиода | ||||||||||||||||||||||||||||||||||||||
| ● | 230 V | |||||||||||||||||||||||||||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||||||||||||||||||||||||||
| Связь/ протокол | ||||||||||||||||||||||||||||||||||||||
| исполнение интерфейса | нет | |||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||||||||||||||||||||||||||
| срок службы макс. | 20 a | |||||||||||||||||||||||||||||||||||||
| испытания срока службы с учетом износа необходимые | Да | |||||||||||||||||||||||||||||||||||||
| доля опасных отказов | ||||||||||||||||||||||||||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 10 000 000 | |||||||||||||||||||||||||||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||||||||||||||||||||||||||
| ISO 13849 | ||||||||||||||||||||||||||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||
