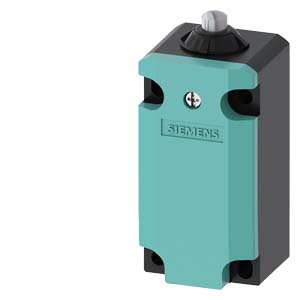

Siemens 3SE5132-0KB01 коммутационное устройство
ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS, ПЛАСТИКОВЫЙ КОРПУС 40MM, В СООТВ. С EN50041, ПОДКЛЮЧЕНИЕ АППАРАТА 1X (M20X1.5), 1НО/1НЗ КОНТАКТЫ ПЛАВНОГО ХОДА (SLOW-ACTION) РОВНЫЙ ПЛУНЖЕР, ПЛАСТИК
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Позиционные выключатели Sirius 3SE5
- Siemens 3SE5132-0KB01 коммутационное устройство
Технические характеристики 3SE51320KB01
|
|
Позиционный выключатель Пластмассовый корпус 40 мм согласно DIN EN 50041 Подключение устройства 1 x (M20 x 1,5) 1 НО/2 НЗ, контакты зависимого действия Простой толкатель с плунжером из нержавеющей стали | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Механические позиционные выключатели | |||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||
| заводской номер изделия | ||||||||||||||
| ● базового выключателя, входящего в комплект поставки | 3SE5132-0KA00 | |||||||||||||
| ● приводной головки позиционного выключателя, входящей в комплект поставки | 3SE5000-0AB01 | |||||||||||||
| ● коммутационных контактов, входящих в комплект поставки | 3SE5000-0KA00 | |||||||||||||
| ● пустого корпуса с крышкой, входящего в комплект поставки | 3SE5132-0AA00 | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||
| напряжение развязки расчетное значение | 400 V | |||||||||||||
| степень загрязнения | класс 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| степень защиты IP | IP66/IP67 | |||||||||||||
| ударопрочность | ||||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||
| механический ресурс (циклов) типичный | 15 000 000 | |||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||
| тепловой ток | 10 A | |||||||||||||
| материал корпуса головки выключателя | пластмасса | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 6 A | |||||||||||||
| принцип действия | механический | |||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| SVHC substance name |
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||
| Масса нетто ME | 0,11 kg | |||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 20 N | |||||||||||||
| длина датчика | 93,5 mm | |||||||||||||
| ширина датчика | 40 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +85 °C | |||||||||||||
| ● при хранении | -40 ... +90 °C | |||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||
| Цепь главного тока | ||||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||
| рабочая частота расчетное значение | 50 ... 60 Hz | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 24 В расчетное значение | 6 A | |||||||||||||
| ● при 125 В расчетное значение | 6 A | |||||||||||||
| ● при 240 В расчетное значение | 6 A | |||||||||||||
| ● при 400 В расчетное значение | 4 A | |||||||||||||
| рабочий ток при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 3 A | |||||||||||||
| ● при 125 В расчетное значение | 0,55 A | |||||||||||||
| ● при 250 В расчетное значение | 0,27 A | |||||||||||||
| ● при 400 В расчетное значение | 0,12 A | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | параллелепипед, узкий | |||||||||||||
| материал корпуса | пластмасса | |||||||||||||
| покрытие корпуса | прочие | |||||||||||||
| исполнение корпуса согласно норме | Да | |||||||||||||
| Головка привода | ||||||||||||||
| конструкция исполнительного механизма | Закругленный плунжер из нержавеющей стали | |||||||||||||
| стандартное обозначение головки выключателя | EN 50041, модификация B | |||||||||||||
| форма головки выключателя | выпуклость | |||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||
| принцип коммутации | элементы плавного выключателя | |||||||||||||
| число коммутационных контактов противоаварийный | 2 | |||||||||||||
| исполнение кабельного ввода | 1x (M20 x 1,5) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) однопроводной | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||
| Связь/ протокол | ||||||||||||||
| исполнение интерфейса | нет | |||||||||||||
| Безопасность | ||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||
| срок службы макс. | 20 a | |||||||||||||
| испытания срока службы с учетом износа необходимые | Да | |||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||
| ISO 13849 | ||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
