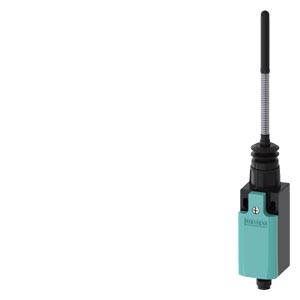

ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS, ПЛАСТИКОВЫЙ КОРПУСДО EN50047, 31MM 1НО/1НЗ SNAP-ACTION КОНТАКТЫ INTEGRATED (НОT REPLACEABLE) C M12 CONNECTOR, 4-ПОЛ. PIN ASSIGNMENT: PIN1=21, PIN2=22, PIN3=13,PIN4=14, MAX. 250V И 4A, WITH A SPRING ROD LENGTH OF 142.5 MM. .
|
|
Позиционный выключатель Пластмассовый корпус согласно DIN EN 50047, 31 мм 1 НО/1 НЗ, контакты мгновенного действия встроен (без возможности замены) со штекером M12, 4-полюсн. Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 Контакт 3 = 13, контакт 4 = 14 макс. для 250 В и 4 A с упругим стержнем длиной 142,5 мм | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||
| наименование изделия | Механические позиционные выключатели | |||||||||||||||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||||||||||||||
| заводской номер изделия | ||||||||||||||||||||||||||
| ● приводной головки позиционного выключателя, входящей в комплект поставки | 3SE5000-0AR01 | |||||||||||||||||||||||||
| пригодность к использованию защитный выключатель | Нет | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| функция изделия принудительное открытие | Нет | |||||||||||||||||||||||||
| напряжение развязки расчетное значение | 250 V | |||||||||||||||||||||||||
| степень загрязнения | класс 3 | |||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 3 kV | |||||||||||||||||||||||||
| степень защиты IP | IP65 | |||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||||||||||||||
| вибропрочность | ||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 10 000 000 | |||||||||||||||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||||||||||||||
| тепловой ток | 4 A | |||||||||||||||||||||||||
| материал корпуса головки выключателя | пластмасса | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 4 A; для тока короткого замыкания меньше 400 A | |||||||||||||||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 4 A | |||||||||||||||||||||||||
| принцип действия | механический | |||||||||||||||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||||||||||||||
| SVHC substance name |
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||||||||||||||
| Масса нетто ME | 0,124 kg | |||||||||||||||||||||||||
| момент срабатывания в направлении срабатывания | 0,25 N·m | |||||||||||||||||||||||||
| длина датчика | 224,3 mm | |||||||||||||||||||||||||
| ширина датчика | 31 mm | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +85 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||||||||||||||
| Цепь главного тока | ||||||||||||||||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||||||||||||||
| рабочая частота расчетное значение | 50 ... 60 Hz | |||||||||||||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 1 | |||||||||||||||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||||||||||||||
| рабочий ток при AC-15 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 4 A | |||||||||||||||||||||||||
| ● при 125 В расчетное значение | 4 A | |||||||||||||||||||||||||
| ● при 240 В расчетное значение | 4 A | |||||||||||||||||||||||||
| рабочий ток при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 3 A | |||||||||||||||||||||||||
| ● при 125 В расчетное значение | 0,55 A | |||||||||||||||||||||||||
| ● при 250 В расчетное значение | 0,27 A | |||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||
| конструкция корпуса | параллелепипед, узкий | |||||||||||||||||||||||||
| материал корпуса | пластмасса | |||||||||||||||||||||||||
| покрытие корпуса | прочие | |||||||||||||||||||||||||
| исполнение корпуса согласно норме | Да | |||||||||||||||||||||||||
| Головка привода | ||||||||||||||||||||||||||
| конструкция исполнительного механизма | Стержень, общ. длина 142,5 мм (стержень 50 мм + пластиковый толкатель 50 мм) | |||||||||||||||||||||||||
| стандартное обозначение головки выключателя | EN 50047 | |||||||||||||||||||||||||
| наружный диаметр головки выключателя | 7 mm | |||||||||||||||||||||||||
| принцип коммутации | элементы мгновенного выключателя | |||||||||||||||||||||||||
| число коммутационных контактов противоаварийный | 0 | |||||||||||||||||||||||||
| исполнение кабельного ввода | M12-штекер | |||||||||||||||||||||||||
| исполнение штекерного разъема | штекер М12, 4-полюсный: штырек 1= клемма21, штырек 2=22, штырек 3=13, штырек 4=14 | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| исполнение электрического соединения | штекер M12, нерегулируемый | |||||||||||||||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||||||||||||||
| Связь/ протокол | ||||||||||||||||||||||||||
| исполнение интерфейса | нет | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
