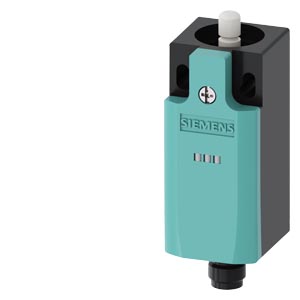

Siemens 3SE5234-1CC05-1AF3 коммутационное устройство

Name: Siemens 3SE5234-1CC05-1AF3 коммутационное устройство
Brand: Siemens
Price: 4134 RUB
Availability: InStock

ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS, ПЛАСТИКОВЫЙ КОРПУС31MM,TO EN50047, 1НО/1НЗ SNAP-ACTION КОНТАКТЫ C M12 CONNEC., 5-ПОЛ., FIXED C 2 LEDS, ЖЕЛТ./GREEN, 24V DC, TEFLON ПЛУНЖЕР PIN ASSIGNMENT: PIN1=21, PIN2=22, PIN3=13 И LED GREEN, PIN4=14 AND LED YELLOW, PIN5=GСКРУГЛ. LED

Купить 3SE52341CC051AF3 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 4134 руб.

Технические характеристики 3SE52341CC051AF3

Позиционный выключатель Пластмассовый корпус, 31 мм согласно DIN EN 50047 1 НО/1 НЗ, контакты мгновенного действия со штекером M12, 5-полюсн., фиксир. 2 x светодиод, цвет: желтый/зеленый, 24 В DC Тефлоновый толкатель Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 контакт 3 = 13 и зеленый светодиод, контакт 4 = 14 и желтый светодиод, контакт 5 = масса светодиода

торговая марка изделия

SIRIUS

наименование изделия

Механические позиционные выключатели

наименование типа изделия

3SE5

заводской номер изделия

● коммутационных контактов, входящих в комплект поставки

3SE5000-0CA00

пригодность к использованию защитный выключатель

Да

Общие технические данные

функция изделия принудительное открытие

Да

напряжение развязки расчетное значение

125 V

степень загрязнения

класс 3

выдерживаемое импульсное напряжение расчетное значение

1 kV

степень защиты IP

IP65

ударопрочность

● согласно МЭК 60068-2-27

30 g / 11 мс

вибропрочность

● согласно МЭК 60068-2-6

0,35 мм / 5 г

механический ресурс (циклов) типичный

15 000 000

тепловой ток

4 A

материал корпуса головки выключателя

пластмасса

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

1 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

4 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

4 A

принцип действия

механический

воспроизводимость

0,05 mm

Директива RoHS (дата)

07/01/2006

SVHC substance name

Lead CAS-No. 7439-92-1

Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7

Масса нетто ME

0,076 kg

мин. усилие срабатывания в направлении срабатывания

20 N

длина датчика

75,7 mm

ширина датчика

31 mm

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +90 °C

категория взрывозащиты для пыли

нет

Цепь главного тока

исполнение коммутационного контакта

механический

рабочая частота расчетное значение

50 ... 60 Hz

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

рабочий ток при DC-13

● при 24 В расчетное значение

3 A

Корпус

конструкция корпуса

параллелепипед, узкий

материал корпуса

пластмасса

покрытие корпуса

прочие

исполнение корпуса согласно норме

Да

Головка привода

конструкция исполнительного механизма

Полукруглый пластиковый толкатель

стандартное обозначение головки выключателя

EN 50047, модификация B

форма головки выключателя

выпуклость

исполнение функции коммутации

принудительный размыкатель

принцип коммутации

элементы мгновенного выключателя

число коммутационных контактов противоаварийный

исполнение кабельного ввода

M12-штекер

исполнение штекерного разъема

штекер М12, 5-полюсный: штырек 1= клемма21, штырек 2=22, штырек 3= 13, штырек 4=14, штырек 5= масса светодиод

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое крепление

Подсоединения/ клеммы

исполнение электрического соединения

штекер M12, нерегулируемый

Напряжение питания

тип напряжения напряжения питания опционального светодиодного индикатора

Постоянный ток

напряжение питания светодиода

●

24 V

исполнение интерфейса для противоаварийной связи

нет

Связь/ протокол

исполнение интерфейса

нет

Безопасность

функция изделия пригодно для функции безопасности

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

20 %

● при высокой приоритетности запроса согласно SN 31920

20 %

значение В10 при высокой приоритетности запроса согласно SN 31920

10 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

Разрешения Сертификаты

General Product Approval				Test Certificates
				Type Test Certificates/Test Report
Test Certificates	other	Environment
Type Test Certificates/Test Report	Confirmation		Environmental Confirmations
