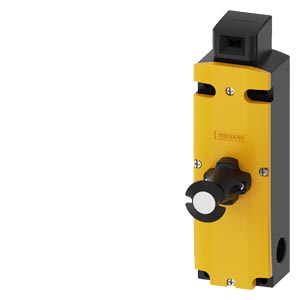

ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ С СОЛЕНОИДОМ, УСИЛИЕ БЛОКИРОВКИ 1300N,5 APPR. DIR. ПЛАСТИКОВЫЙ КОРПУС, 3X (M20X1.5) SPRING-LOCKED, ESCAPE RELEASE ОТ FRONT НАПРЯЖЕНИЕ СОЛЕНОИДА 24V DC, КОНТРОЛЬ ИСПОЛЬНИТЕЛЬНОГО ЭЛЕМЕНТА 2НЗ/1НО, КОНТРОЛЬ МАГНИТА 2NC/1НО
|
|
Позиционный выключатель безопасности с удерживающим устройством Усилие нажатия 1300 Н 5 направлений подвода С пружинным фиксатором Аварийное разблокирование спереди Напряжение магнита 24 В DC Контроль исполнительного механизма 2 НЗ/1 НО Контроль электромагнита 2 НЗ/1 НО Поставка без исполнительного механизма. Исполнительный механизм 3SE5000-0AV0. заказывается отдельно | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Механические защитные выключатели | |||||||||||||
| исполнение изделия | с отдельным исполнительным элементом и подпором | |||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||
| заводской номер изделия опциональных исполнительных элементов | 3SE5000-0AV01 стандартный актуатор, 3SE5000-0AV02 вертикально монтируемый актуатор, 3SE5000-0AV03 горизонтально монтируемый актуатор, 3SE5000-0AV04 поворотный актуатор (левосторонний), 3SE5000-0AV05 универсальный актуатор, 3SE5000-0AV06 поворотный актуатор (правосторонний), 3SE5000-0AV07 усиленный актуатор, 3SE5000-0AW42 вертикально монтируемый актуатор с гильзой из нержавеющей стали, 3SE5000-0AW43 горизонтально монтируемый актуатор с гильзой из нержавеющей стали, 3SE5000-0AW51 актуатор из нержавеющей стали, 3SE5000-0AW52 вертикально монтируемый актуатор из нержавеющей стали, 3SE5000-0AW53 горизонтально монтируемый актуатор из нержавеющей стали | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||
| запирающее усилие | 1 300 N | |||||||||||||
| ● согласно DIN EN ISO 14119 | 1 000 N | |||||||||||||
| напряжение развязки расчетное значение | 250 V | |||||||||||||
| степень загрязнения | класс 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |||||||||||||
| степень защиты IP | IP65/IP67 | |||||||||||||
| ударопрочность | 30g / 11 ms | |||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||
| вибропрочность | 0,35 мм / 5 g | |||||||||||||
| ● согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||
| механический ресурс (циклов) типичный | 1 000 000 | |||||||||||||
| тепловой ток | 10 A | |||||||||||||
| материал корпуса головки выключателя | пластмасса | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 6 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||
| Директива RoHS (дата) | 10/01/2011 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||
| Масса нетто ME | 0,83 kg | |||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 30 N | |||||||||||||
| длина датчика | 185 mm | |||||||||||||
| ширина датчика | 54 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||
| потребляемая активная мощность электромагнитной катушки | 3,5 W | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 24 В расчетное значение | 6 A | |||||||||||||
| ● при 120 В расчетное значение | 6 A | |||||||||||||
| ● при 240 В расчетное значение | 3 A | |||||||||||||
| рабочий ток при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 3 A | |||||||||||||
| ● при 125 В расчетное значение | 0,55 A | |||||||||||||
| ● при 250 В расчетное значение | 0,27 A | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | специальное исполнение | |||||||||||||
| материал корпуса | пластмасса | |||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||
| исполнение блокировки | с пружинной блокировкой (принцип тока покоя) с деблокировкой эвакуации спереди | |||||||||||||
| Головка привода | ||||||||||||||
| конструкция исполнительного механизма | 5 направлений запуска | |||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||
| число направлений срабатывания | 5 | |||||||||||||
| принцип коммутации | элементы плавного выключателя | |||||||||||||
| число коммутационных контактов противоаварийный | 4 | |||||||||||||
| исполнение кабельного ввода | 3x (M20 x 1,5) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) однопроводной | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||
| Напряжение питания | ||||||||||||||
| напряжение питания электромагнитной катушки | 24 V | |||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||
| Связь/ протокол | ||||||||||||||
| исполнение интерфейса | нет | |||||||||||||
| Безопасность | ||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||
| срок службы макс. | 20 a | |||||||||||||
| испытания срока службы с учетом износа необходимые | Да | |||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||
| ISO 13849 | ||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
