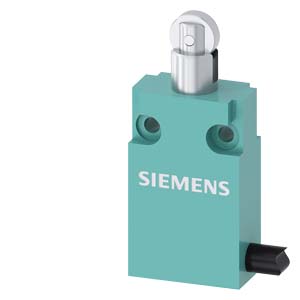

Siemens 3SE5413-0CD20-1EA5 коммутационное устройство
ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ IN КОМПАКТН.DESIGN 30MM ШИРИНА, C CONNECTION КАБЕЛЬ 5M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ C РОЛИКОВЫЙ ПЛУНЖЕР,
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Позиционные выключатели Sirius 3SE5
- Siemens 3SE5413-0CD20-1EA5 коммутационное устройство
Технические характеристики 3SE54130CD201EA5
|
|
Позиционный выключатель с компактной конструкцией шириной 30 мм с соединительным кабелем 5 м Контакты мгновенного действия 1 НО + 1 НЗ с роликовым толкателем | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Механические позиционные выключатели | |||||||||||||
| наименование типа изделия | 3SE5 | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||
| напряжение развязки расчетное значение | 400 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |||||||||||||
| степень защиты IP | IP67 | |||||||||||||
| ударопрочность | ||||||||||||||
| ● согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||
| механический ресурс (циклов) типичный | 5 000 000 | |||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||
| тепловой ток | 10 A | |||||||||||||
| материал корпуса головки выключателя | высококачественная сталь | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| принцип действия | механический | |||||||||||||
| воспроизводимость | 0,05 mm | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| Масса нетто ME | 0,56 kg | |||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 15 N | |||||||||||||
| длина датчика | 70 mm | |||||||||||||
| ширина датчика | 30 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +85 °C | |||||||||||||
| ● при хранении | -25 ... +85 °C | |||||||||||||
| категория взрывозащиты для пыли | нет | |||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||
| рабочая частота расчетное значение | 50 ... 60 Hz | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 125 В расчетное значение | 6 A | |||||||||||||
| ● при 230 В расчетное значение | 3 A | |||||||||||||
| рабочий ток при DC-13 | ||||||||||||||
| ● при 125 В расчетное значение | 0,55 A | |||||||||||||
| ● при 230 В расчетное значение | 0,27 A | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | параллелепипед | |||||||||||||
| материал корпуса | металл | |||||||||||||
| покрытие корпуса | лакированный | |||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||
| материал оболочки кабеля | ПВХ | |||||||||||||
| Головка привода | ||||||||||||||
| конструкция исполнительного механизма | роликовый толкатель | |||||||||||||
| форма головки выключателя | ролик | |||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||
| принцип коммутации | элементы мгновенного выключателя | |||||||||||||
| число коммутационных контактов противоаварийный | 1 | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | кабель 5 x 0,75мм² | |||||||||||||
| исполнение интерфейса для противоаварийной связи | нет | |||||||||||||
| Связь/ протокол | ||||||||||||||
| исполнение интерфейса | нет | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
