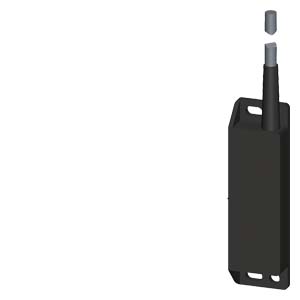

Siemens 3SE6606-2BA04 коммутационное устройство
Выключатель с магнитным приводом Контактный блок 25 x 88 мм 2 НЗ + 1 НО Соединительный кабель 3 м LIYY, 6 x 0,25 мм2 необходимый электромагнит 3SE6704-2BA
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Бесконтактные выключатели (RFID-выключатели безопасности) SIRIUS 3SE6
- Siemens 3SE6606-2BA04 коммутационное устройство
Технические характеристики 3SE66062BA04
|
|
Выключатель с магнитным приводом Контактный блок 25 x 88 мм 2 НЗ + 1 НО Соединительный кабель 3 м LIYY, 6 x 0,25 мм2 необходимый электромагнит 3SE6704-2BA | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Магнитный выключатель | |||||||||||||
| исполнение изделия | прямоугольный датчик | |||||||||||||
| наименование типа изделия | 3SE66 | |||||||||||||
| пригодность к использованию противоаварийные электрические цепи | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия | ||||||||||||||
| ● принудительное открытие | Нет | |||||||||||||
| ● обнаружение перекрестных/ коротких замыканий | Да | |||||||||||||
| тип напряжения рабочего напряжения | AC/DC | |||||||||||||
| степень защиты IP | IP67 | |||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | Полусинус 30 g/11 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 10 ... 55 Гц: 1 мм | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| Масса нетто ME | 0,191 kg | |||||||||||||
| высота датчика | 13 mm | |||||||||||||
| длина датчика | 88 mm | |||||||||||||
| ширина датчика | 25 mm | |||||||||||||
| материал активной поверхности датчика | Пластмасса, усиленный стекловолокном термопласт | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура при эксплуатации | -25 ... +70 °C | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения | AC/DC | |||||||||||||
| рабочее напряжение расчетное значение | 100 V | |||||||||||||
| рабочий ток расчетное значение | 250 mA | |||||||||||||
| рабочая мощность расчетное значение | 3 W | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | параллелепипед | |||||||||||||
| материал корпуса | Пластмасса, усиленный стекловолокном термопласт | |||||||||||||
| материал оболочки кабеля | ПВХ | |||||||||||||
| Орган управления | ||||||||||||||
| конструкция исполнительного механизма | магнит | |||||||||||||
| Индикация | ||||||||||||||
| исполнение блока обработки требуется | да | |||||||||||||
| Контакт | ||||||||||||||
| принцип коммутации | геркон | |||||||||||||
| частота коммутации | 5 Hz | |||||||||||||
| гарантированный интервал срабатывания ВЫКЛ. | 15 mm | |||||||||||||
| гарантированный интервал срабатывания ВКЛ. | 5 mm | |||||||||||||
| исполнение функции коммутации | размыкающий и замыкающий контакт | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | Кабель | |||||||||||||
| длина кабеля | 3 m | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| исполнение коммутационного выхода | магнитоуправляемые контакты | |||||||||||||
| Безопасность | ||||||||||||||
| категория согласно EN 954-1 | 4 | |||||||||||||
| ISO 13849 | ||||||||||||||
| уровень эффективности защиты (PL) согласно EN ISO 13849-1 | e | |||||||||||||
| IEC 61508 | ||||||||||||||
| уровень полноты безопасности (SIL) согласно МЭК 61508 | 3 | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 26.05.2025 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
