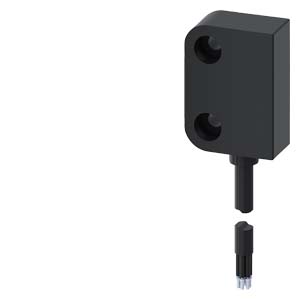

Выключатель с магнитным приводом Контактный блок, прямоугольный малый 26 x 36 мм, для петли двери справа, контактные элементы: предохранительные контакты 2 НЗ Сигнальный контакт 1 НЗ с соединительным кабелем 3 м без светодиода, подходящий электромагнит 3SE6714-3CA или со смещением 90° 3SE6724-3CA
|
|
Выключатель с магнитным приводом Контактный блок, прямоугольный малый 26 x 36 мм, для петли двери справа, контактные элементы: предохранительные контакты 2 НЗ Сигнальный контакт 1 НЗ с соединительным кабелем 3 м без светодиода, подходящий электромагнит 3SE6714-3CA или со смещением 90° 3SE6724-3CA | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Магнитный выключатель | |||||||||||||
| исполнение изделия | прямоугольный датчик | |||||||||||||
| наименование типа изделия | 3SE66 | |||||||||||||
| пригодность к использованию противоаварийные электрические цепи | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия | ||||||||||||||
| ● принудительное открытие | Нет | |||||||||||||
| ● функция контроля послевключенных приборов | Нет | |||||||||||||
| ● обнаружение перекрестных/ коротких замыканий | Да | |||||||||||||
| тип напряжения рабочего напряжения | Постоянный ток | |||||||||||||
| степень защиты IP | IP67 | |||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | Полусинус 30 g/11 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 10 ... 55 Гц: 1 мм | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| Масса нетто ME | 210 g | |||||||||||||
| высота датчика | 36 mm | |||||||||||||
| длина датчика | 13 mm | |||||||||||||
| ширина датчика | 26 mm | |||||||||||||
| материал активной поверхности датчика | Пластмасса, усиленный стекловолокном термопласт | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура при эксплуатации | -25 ... +70 °C | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения | пост. ток | |||||||||||||
| рабочее напряжение расчетное значение | 75 V | |||||||||||||
| рабочий ток расчетное значение | 400 mA | |||||||||||||
| рабочая мощность расчетное значение | 10 W | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 3 | |||||||||||||
| число размыкающих контактов противоаварийный | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов противоаварийный | 0 | |||||||||||||
| Корпус | ||||||||||||||
| материал корпуса | Пластмасса, усиленный стекловолокном термопласт | |||||||||||||
| направление открывания двери | справа | |||||||||||||
| материал оболочки кабеля | ПВХ | |||||||||||||
| Орган управления | ||||||||||||||
| конструкция исполнительного механизма | магнит | |||||||||||||
| Индикация | ||||||||||||||
| исполнение блока обработки требуется | да | |||||||||||||
| Контакт | ||||||||||||||
| частота коммутации | 5 Hz | |||||||||||||

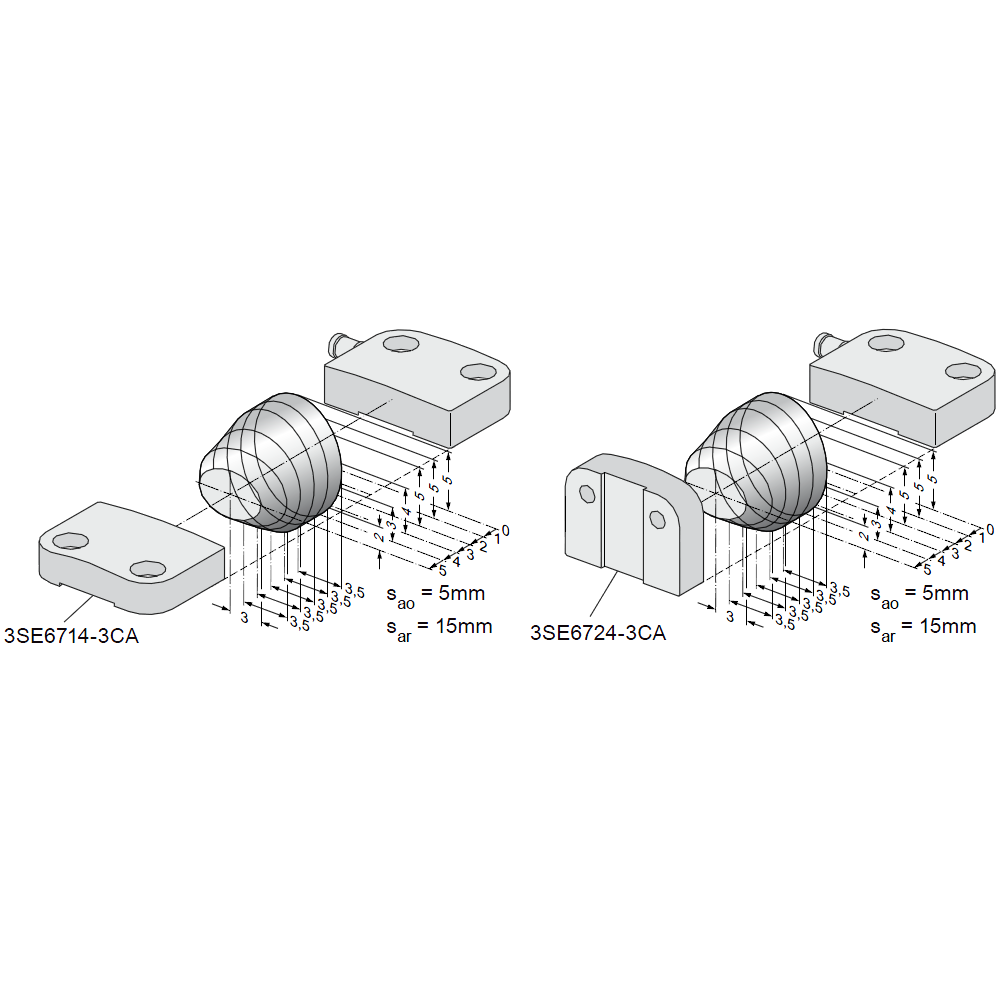

| гарантированный интервал срабатывания ВЫКЛ. | 15 mm | |||||||||||||
| гарантированный интервал срабатывания ВКЛ. | 5 mm | |||||||||||||
| исполнение функции коммутации | размыкающий контакт | |||||||||||||
| число коммутационных контактов для функции сигнализации | 1 | |||||||||||||
| ● противоаварийный | 0 | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | Кабель | |||||||||||||
| длина кабеля | 3 m | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| число полупроводниковых выходов | ||||||||||||||
| ● для функции сигнализации | 0 | |||||||||||||
| ● противоаварийный | 0 | |||||||||||||
| число выходов как контактный коммутационный элемент | ||||||||||||||
| ● как размыкающий контакт | ||||||||||||||
| — для функции сигнализации с мгновенным срабатыванием | 1 | |||||||||||||
| — противоаварийный с мгновенным срабатыванием | 2 | |||||||||||||
| ● как замыкающий контакт противоаварийный с мгновенным срабатыванием | 0 | |||||||||||||
| Безопасность | ||||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 50 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 50 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 12 500 000 | |||||||||||||
| ISO 13849 | ||||||||||||||
| уровень эффективности защиты (PL) согласно EN ISO 13849-1 | e | |||||||||||||
| IEC 61508 | ||||||||||||||
| уровень полноты безопасности (SIL) согласно МЭК 61508 | 3 | |||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 26.05.2025 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
