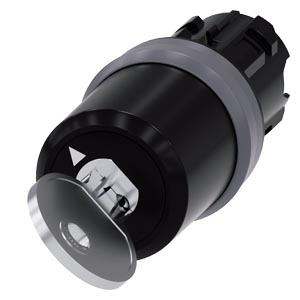

Переключатель с ключом BKS, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка S1, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа O+I
|
|
торговая марка изделия
|
SIRIUS ACT
|
|
наименование изделия
|
Замок-выключатель
|
|
исполнение изделия
|
Элемент управления/сигнальный элемент
|
|
наименование типа изделия
|
3SU1
|
|
линейка изделий
|
Пластмасса с металлическим передним кольцом, матовая, 22 мм
|
|
заводской номер изделия ключа, входящего в комплект поставки
|
3SU1950-0FD80-0AA0
|
|
Орган управления
|
|
принцип действия исполнительного механизма
|
блокируемое, 90° (10:30ч/13:30ч)
|
|
дополнение изделия опциональный источник света
|
Нет
|
|
цвет
|
|
|
● исполнительного механизма
|
серебр.
|
|
материал исполнительного механизма
|
металл
|
|
форма исполнительного механизма
|
Ключ
|
|
наружный диаметр исполнительного механизма
|
29,5 mm
|
|
число коммутационных положений
|
2
|
|
положение переключателя для извлечения ключа
|
O+I
|
|
угол коммутации
|
|
|
● вправо
|
90°
|
|
марка замка
|
Siemens, B
|
|
кодовое число
|
S1
|
|
Переднее кольцо
|
|
компонент изделия лицевое кольцо
|
Да
|
|
исполнение лицевого кольца
|
стандартный
|
|
материал лицевого кольца
|
Металл матовый
|
|
цвет лицевого кольца
|
песочно-серый
|
|
Общие технические данные
|
|
степень защиты IP
|
IP66, IP67, IP69(IP69K)
|
|
степень защиты IP для соединительной клеммы
|
IP20
|
|
степень защиты NEMA
|
1, 2, 3, 3R, 4, 4X, 12, 13
|
|
ударопрочность
|
|
|
● согласно МЭК 60068-2-27
|
полуволна синусоиды 15 г / 11 мсек
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
вибропрочность
|
|
|
● согласно МЭК 60068-2-6
|
10 – 500 Гц: 5 g
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
частота коммутации макс.
|
1 800 1/h
|
|
механический ресурс (циклов) типичный
|
1 000 000
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
S
|
|
Директива RoHS (дата)
|
10/01/2014
|
|
Масса нетто ME
|
134 g
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +70 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
экологическая категория при эксплуатации согласно МЭК 60721
|
3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
|
|
Монтаж/ крепление/ размеры
|
|
высота
|
29,5 mm
|
|
ширина
|
29,5 mm
|
|
форма монтажного отверстия
|
круглый
|
|
монтажный диаметр
|
22,3 mm
|
|
положительный допуск на монтажный диаметр
|
0,4 mm
|
|
монтажная высота
|
56,3 mm
|
|
монтажная ширина
|
29,5 mm
|
|
монтажная глубина
|
25,4 mm
|
|
