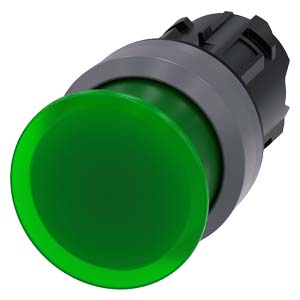

Грибовидная нажимная кнопка с подсветкой, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: зеленый, 30 мм, моментальный контакт
|
|
торговая марка изделия
|
SIRIUS ACT
|
|
наименование изделия
|
Грибовидная кнопка
|
|
исполнение изделия
|
Элемент управления/сигнальный элемент
|
|
наименование типа изделия
|
3SU1
|
|
линейка изделий
|
Пластмасса с металлическим передним кольцом, матовая, 22 мм
|
|
Корпус
|
|
число блоков управления
|
1
|
|
Орган управления
|
|
конструкция исполнительного механизма
|
с подсветкой
|
|
принцип действия исполнительного механизма
|
с нажатием
|
|
дополнение изделия опциональный источник света
|
Да
|
|
цвет исполнительного механизма
|
зеленый
|
|
материал исполнительного механизма
|
пластмасса
|
|
форма исполнительного механизма
|
круглый
|
|
наружный диаметр исполнительного механизма
|
30 mm
|
|
число коммутационных положений
|
2
|
|
Переднее кольцо
|
|
компонент изделия лицевое кольцо
|
Да
|
|
исполнение лицевого кольца
|
стандартный
|
|
материал лицевого кольца
|
Металл матовый
|
|
цвет лицевого кольца
|
песочно-серый
|
|
Общие технические данные
|
|
функция изделия
|
|
|
● функция аварийного отключения
|
Нет
|
|
● функция аварийного останова
|
Нет
|
|
степень защиты IP
|
IP66, IP67, IP69(IP69K)
|
|
степень защиты NEMA
|
1, 2, 3, 3R, 4, 4X, 12, 13
|
|
ударопрочность
|
|
|
● согласно МЭК 60068-2-27
|
полуволна синусоиды 15 г / 11 мсек
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
вибропрочность
|
|
|
● согласно МЭК 60068-2-6
|
10 – 500 Гц: 5 g
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
частота коммутации макс.
|
3 600 1/h
|
|
механический ресурс (циклов) типичный
|
3 000 000
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
S
|
|
Директива RoHS (дата)
|
10/01/2014
|
|
Масса нетто ME
|
0,029 kg
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +70 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
экологическая категория при эксплуатации согласно МЭК 60721
|
3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
|
|
Монтаж/ крепление/ размеры
|
|
высота
|
30 mm
|
|
ширина
|
30 mm
|
|
форма монтажного отверстия
|
круглый
|
|
монтажный диаметр
|
22,3 mm
|
|
положительный допуск на монтажный диаметр
|
0,4 mm
|
|
монтажная высота
|
27,5 mm
|
|
монтажная ширина
|
30 mm
|
|
монтажная глубина
|
24,4 mm
|
|
Разрешения Сертификаты
|
|
|
|
