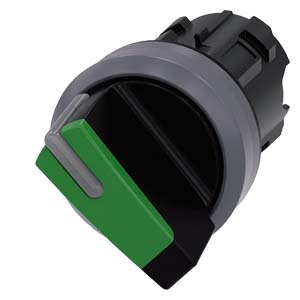

АКТУАТОР ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ С ВОЗМОЖНОСТЬЮ ПОДСВЕТКИ, 22MM, КРУГЛ., ПЛАСТИК С МЕТАЛЛИЧЕСКИМ ФРОНТАЛЬНЫМ КОЛЬЦОМ, РУКОЯТКА КОРОТКАЯ ЧЁРНАЯ С ЗЕЛЁНОЙ ВСТАВКОЙ, 2 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ: O
Цена: по запросу
|
|
Тумблер, с подсветкой, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: зеленый, рычаг, короткий, 2 положения переключателя O<I, нажатием на кнопку, угол переключения 45°, 10:30 ч/12 ч | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||||||||||||||
| наименование изделия | Переключатель с перекидным рычагом | |||||||||||||||||||||||||
| исполнение изделия | Элемент управления/сигнальный элемент | |||||||||||||||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||||||||||||||
| линейка изделий | Пластмасса с металлическим передним кольцом, матовая, 22 мм | |||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||
| число блоков управления | 1 | |||||||||||||||||||||||||
| Орган управления | ||||||||||||||||||||||||||
| конструкция исполнительного механизма | Рукоятка, короткая | |||||||||||||||||||||||||
| принцип действия исполнительного механизма | сигнал при нажатии, 45° (10:30ч/12ч), отвод с центра влево | |||||||||||||||||||||||||
| дополнение изделия опциональный | ||||||||||||||||||||||||||
| ● источник света | Да | |||||||||||||||||||||||||
| ● контактный модуль | Да | |||||||||||||||||||||||||
| цвет исполнительного механизма | зеленый | |||||||||||||||||||||||||
| материал исполнительного механизма | пластмасса | |||||||||||||||||||||||||
| форма исполнительного механизма | Ручка | |||||||||||||||||||||||||
| наружный диаметр исполнительного механизма | 32,3 mm | |||||||||||||||||||||||||
| число коммутационных положений | 2 | |||||||||||||||||||||||||
| угол коммутации | ||||||||||||||||||||||||||
| ● вправо | 45° | |||||||||||||||||||||||||
| Переднее кольцо | ||||||||||||||||||||||||||
| компонент изделия лицевое кольцо | Да | |||||||||||||||||||||||||
| исполнение лицевого кольца | стандарт | |||||||||||||||||||||||||
| материал лицевого кольца | Металл матовый | |||||||||||||||||||||||||
| цвет лицевого кольца | песочно-серый | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| степень защиты IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||
| степень защиты NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||||||||||||||
| вибропрочность | ||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||||||||||||||
| ● для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |||||||||||||||||||||||||
| частота коммутации макс. | 1 800 1/h | |||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 1 000 000 | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |||||||||||||||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||||||||||||||
| Масса нетто ME | 0,02 kg | |||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||
| доля опасных отказов | ||||||||||||||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 500 000 | |||||||||||||||||||||||||
| IEC 61508 | ||||||||||||||||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %) | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| высота | 32,3 mm | |||||||||||||||||||||||||
| ширина | 32,3 mm | |||||||||||||||||||||||||
| форма монтажного отверстия | круглый | |||||||||||||||||||||||||
| монтажный диаметр | 22,3 mm | |||||||||||||||||||||||||
| положительный допуск на монтажный диаметр | 0,4 mm | |||||||||||||||||||||||||
| монтажная высота | 28,8 mm | |||||||||||||||||||||||||
| монтажная ширина | 32,3 mm | |||||||||||||||||||||||||
| монтажная глубина | 25,4 mm | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
