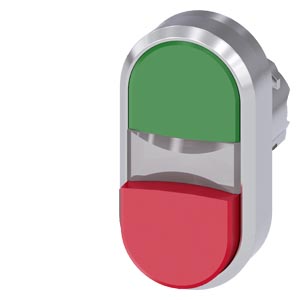

Siemens 3SU1050-3BB42-0AA0 коммутационное устройство
АКТУАТОР ДВОЙНОЙ КНОПКИ, 22MM, КРУГЛ., ГЛЯНЦЕВЫЙ МЕТАЛЛ, КНОПКИ: ЗЕЛЁНАЯ (ПЛОСКАЯ), КРАСНАЯ (ВЫСТУПАЮЩАЯ)
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1050-3BB42-0AA0 коммутационное устройство
Технические характеристики 3SU10503BB420AA0
|
Сдвоенная кнопка, 22 мм, кругл., металл, глянцев., цвет: зеленый, цвет: красный, кнопки, плоские и высокие | |||||||||||||||||||||||||||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| наименование изделия | Двухкнопочный выключатель | |||||||||||||||||||||||||||||||||||||
| исполнение изделия | Элемент управления/сигнальный элемент | |||||||||||||||||||||||||||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||||||||||||||||||||||||||
| линейка изделий | Металл, зеркальный блеск, 22 мм | |||||||||||||||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||||||||||||||
| число блоков управления | 1 | |||||||||||||||||||||||||||||||||||||
| Орган управления | ||||||||||||||||||||||||||||||||||||||
| конструкция исполнительного механизма | Кнопочные выключатели, плоские/высокие | |||||||||||||||||||||||||||||||||||||
| принцип действия исполнительного механизма | с нажатием | |||||||||||||||||||||||||||||||||||||
| дополнение изделия опциональный | ||||||||||||||||||||||||||||||||||||||
| ● источник света | Нет | |||||||||||||||||||||||||||||||||||||
| ● контактный модуль | Да | |||||||||||||||||||||||||||||||||||||
| цвет исполнительного механизма | зеленая / красная | |||||||||||||||||||||||||||||||||||||
| материал исполнительного механизма | пластмасса | |||||||||||||||||||||||||||||||||||||
| форма исполнительного механизма | овальный | |||||||||||||||||||||||||||||||||||||
| Переднее кольцо | ||||||||||||||||||||||||||||||||||||||
| компонент изделия лицевое кольцо | Да | |||||||||||||||||||||||||||||||||||||
| исполнение лицевого кольца | стандартный | |||||||||||||||||||||||||||||||||||||
| материал лицевого кольца | Металл глянец | |||||||||||||||||||||||||||||||||||||
| цвет лицевого кольца | серебр. | |||||||||||||||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||||||||||||||
| степень защиты IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||||||||||||||
| степень защиты NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||||||||||||||||||||||||||
| ударопрочность | ||||||||||||||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||||||||||||||||||||||||||
| вибропрочность | ||||||||||||||||||||||||||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||||||||||||||||||||||||||
| частота коммутации макс. | 3 600 1/h | |||||||||||||||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 2 000 000 | |||||||||||||||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |||||||||||||||||||||||||||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| Масса нетто ME | 70 g | |||||||||||||||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %) | |||||||||||||||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||||||||||||||
| высота | 57,9 mm | |||||||||||||||||||||||||||||||||||||
| ширина | 29,9 mm | |||||||||||||||||||||||||||||||||||||
| форма монтажного отверстия | круглый | |||||||||||||||||||||||||||||||||||||
| монтажный диаметр | 22,3 mm | |||||||||||||||||||||||||||||||||||||
| положительный допуск на монтажный диаметр | 0,4 mm | |||||||||||||||||||||||||||||||||||||
| монтажная высота | 18,7 mm | |||||||||||||||||||||||||||||||||||||
| монтажная ширина | 29,9 mm | |||||||||||||||||||||||||||||||||||||
| монтажная глубина | 25,5 mm | |||||||||||||||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||||||||||||||
| экологический сертификат изделия | ||||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.625 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.267 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.593 kg | |||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||
Техническая документация по 3SU1050-3BB42-0AA0
-
sirius-act-3su1-svetosignalnaya-apparatura.pdf
размер: 7.96 Мб, страниц: 96
