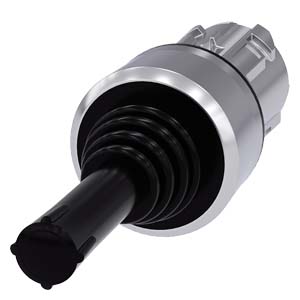

Siemens 3SU1050-7AA88-0AA0 коммутационное устройство
Координатный соединитель, 22 мм, кругл., глянцевый металл, цвет: черный, 2 положения переключателя, с фиксацией по горизонтали, без механической блокировки
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1050-7AA88-0AA0 коммутационное устройство
Технические характеристики 3SU10507AA880AA0
|
|
Координатный соединитель, 22 мм, кругл., глянцевый металл, цвет: черный, 2 положения переключателя, с фиксацией по горизонтали, без механической блокировки | |||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||
| наименование изделия | Координатный выключатель | |||||||||||||
| исполнение изделия | Элемент управления/сигнальный элемент | |||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||
| линейка изделий | Металл, зеркальный блеск, 22 мм | |||||||||||||
| Корпус | ||||||||||||||
| число блоков управления | 1 | |||||||||||||
| Орган управления | ||||||||||||||
| конструкция исполнительного механизма | без механической блокировки | |||||||||||||
| принцип действия исполнительного механизма | с фиксацией | |||||||||||||
| направление управляющего рычага | горизонтально | |||||||||||||
| дополнение изделия опциональный | ||||||||||||||
| ● источник света | Нет | |||||||||||||
| ● контактный модуль | Да | |||||||||||||
| цвет исполнительного механизма | черный | |||||||||||||
| материал исполнительного механизма | пластмасса | |||||||||||||
| форма исполнительного механизма | удлиненный захват | |||||||||||||
| наружный диаметр исполнительного механизма | 30,5 mm | |||||||||||||
| число коммутационных положений | 2 | |||||||||||||
| макс. угол отклонения \[°] | 30° | |||||||||||||
| Переднее кольцо | ||||||||||||||
| компонент изделия лицевое кольцо | Да | |||||||||||||
| исполнение лицевого кольца | высокий | |||||||||||||
| материал лицевого кольца | Металл глянец | |||||||||||||
| цвет лицевого кольца | серебр. | |||||||||||||
| Общие технические данные | ||||||||||||||
| степень защиты IP | IP65, IP67 | |||||||||||||
| степень защиты NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||
| ударопрочность | ||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||
| вибропрочность | ||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||
| частота коммутации макс. | 2 400 1/h | |||||||||||||
| механический ресурс (циклов) | ||||||||||||||
| ● как срок службы на каждое направление срабатывания типичный | 100 000 | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||
| Масса нетто ME | 85 g | |||||||||||||
| Безопасность | ||||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 100 000 | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||
| IEC 61508 | ||||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| высота | 30,5 mm | |||||||||||||
| ширина | 30,5 mm | |||||||||||||
| форма монтажного отверстия | круглый | |||||||||||||
| монтажный диаметр | 22,3 mm | |||||||||||||
| положительный допуск на монтажный диаметр | 0,4 mm | |||||||||||||
| монтажная высота | 71,3 mm | |||||||||||||
| монтажная ширина | 30,5 mm | |||||||||||||
| монтажная глубина | 25,6 mm | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
| экологический сертификат изделия | ||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.625 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.267 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.593 kg | |||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3SU1050-7AA88-0AA0
-
sirius-act-3su1-svetosignalnaya-apparatura.pdf
размер: 7.96 Мб, страниц: 96
