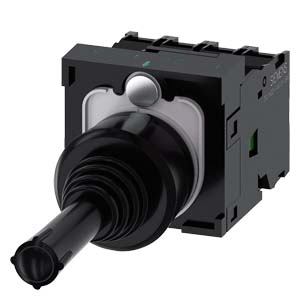

Siemens 3SU1100-7AE10-1QA0 коммутационное устройство

Name: Siemens 3SU1100-7AE10-1QA0 коммутационное устройство
Brand: Siemens
Price: 6487 RUB
Availability: InStock

Координатный соединитель, 22 мм, кругл., пластмасса, цвет: черный, 4 положения переключателя, с фиксацией, без механической блокировки, в положении O, с держателем, 1 НО, 1 НО, 1 НО, 1 НО, винтовой зажим,

Купить 3SU11007AE101QA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6487 руб.

Технические характеристики 3SU11007AE101QA0

торговая марка изделия

SIRIUS ACT

наименование изделия

Координатный выключатель

исполнение изделия

Комлектное устройство

наименование типа изделия

3SU1

линейка изделий

Пластмасса, черная, 22 мм

заводской номер изделия

● контактного модуля, входящего в комплект поставки у позиции 1

3SU1400-1AA10-1BA0

● контактного модуля, входящего в комплект поставки у позиции 2

3SU1400-1AA10-1BA0

● контактного модуля, входящего в комплект поставки у позиции 3

3SU1400-1AA10-1BA0

● контактного модуля, входящего в комплект поставки у позиции 4

3SU1400-1AA10-1BA0

● держателя, входящего в комплект поставки

3SU1550-0BA10-0AA0

● исполнительного элемента, входящего в комплект поставки

3SU1000-7AE10-0AA0

Корпус

форма передней части корпуса

круглый

Орган управления

конструкция исполнительного механизма

без механической блокировки

принцип действия исполнительного механизма

с фиксацией

направление управляющего рычага

горизонтально / вертикально

дополнение изделия опциональный источник света

Нет

цвет исполнительного механизма

черный

материал исполнительного механизма

пластмасса

форма исполнительного механизма

удлиненный захват

наружный диаметр исполнительного механизма

30,5 mm

число контактных модулей

число коммутационных положений

макс. угол отклонения \[°]

30°

Переднее кольцо

компонент изделия лицевое кольцо

Да

исполнение лицевого кольца

высокий

материал лицевого кольца

пластмасса

цвет лицевого кольца

черный

Фиксатор

материал держателя

Пластмасса

Общие технические данные

функция изделия принудительное открытие

Нет

напряжение развязки расчетное значение

500 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP

IP65, IP67

степень защиты IP для соединительной клеммы

IP20

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

частота коммутации макс.

2 400 1/h

механический ресурс (циклов)

● как срок службы на каждое направление срабатывания типичный

100 000

электрический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) с контакторами от 3RT1015 до 3RT1015 типичный

10 000 000

тепловой ток

10 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

Масса нетто ME

101 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Силовая электроника

надежность контакта

Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения модулей и принадлежностей

Винтовое соединение

вид подключаемых сечений проводов

● однопроводной с концевой заделкой кабеля

2x (0,5 ... 0,75 mm²)

● однопроводной без концевой заделки кабеля

2x (1,0 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1,0 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (18 ... 14)

момент затяжки болтов в держателе

1 ... 1,2 N·m

момент затяжки для вспомогательных контактов при винтовом зажиме

0,8 ... 1 N·m

Безопасность

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

20 %

● при высокой приоритетности запроса согласно SN 31920

20 %

значение В10 при высокой приоритетности запроса согласно SN 31920

100 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

IEC 61508

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений

крепление лицевой панели

● модулей и принадлежностей

Крепление на передней панели

высота

40 mm

ширина

40 mm

форма монтажного отверстия

круглый

монтажный диаметр

22,3 mm

положительный допуск на монтажный диаметр

0,4 mm

монтажная высота

71,3 mm

монтажная ширина

30,5 mm

монтажная глубина

53,7 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.566 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0145 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.787 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	Test Certificates		Maritime application
	Type Test Certificates/Test Report	Special Test Certificate
Maritime application	other
		Confirmation
