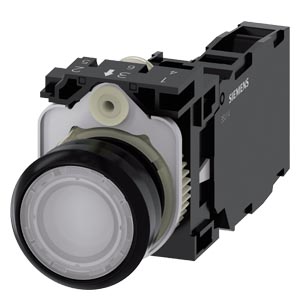

Siemens 3SU1102-0AB60-1FA0 коммутационное устройство

Name: Siemens 3SU1102-0AB60-1FA0 коммутационное устройство
Brand: Siemens
Price: 2196 RUB
Availability: InStock

КНОПКА С ПОДСВЕТКОЙ, 22MM, КРУГЛАЯ, ПЛАСТИК, БЕЛАЯ, ПЛОСКАЯ КНОПКА, КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ, С ДЕРЖАТЕЛЕМ, 1NO+1NC, МОДУЛЬ ПОДСВЕТКИ С ИНТЕГРИРОВАННЫМ СВЕТОДИОДОМ 24V AC/DC, ВИНТОВЫЕ КЛЕММЫ

Купить 3SU11020AB601FA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 2196 руб.

Технические характеристики 3SU11020AB601FA0

Нажимная кнопка с сигнализацией, 22 мм, кругл., пластмасса, цвет: белый, кнопка, плоск., нажатием на кнопку, с держателем, 1 НО + 1 НЗ, Светодиодный модуль со встроенным светодиодом, 24 В AC/DC винтовой зажим

торговая марка изделия

SIRIUS ACT

наименование изделия

Кнопка с подсветкой

исполнение изделия

Комлектное устройство

наименование типа изделия

3SU1

линейка изделий

Пластмасса, черная, 22 мм

заводской номер изделия

● контактного модуля, входящего в комплект поставки у позиции 1

3SU1400-1AA10-1FA0

● светодиодного модуля, входящего в комплект поставки

3SU1401-1BB60-1AA0

● держателя, входящего в комплект поставки

3SU1550-0AA10-0AA0

● исполнительного элемента, входящего в комплект поставки

3SU1001-0AB60-0AA0

число блоков управления

Орган управления

конструкция исполнительного механизма

Кнопочный выключатель, плоский

принцип действия исполнительного механизма

с нажатием

дополнение изделия опциональный источник света

Да

цвет исполнительного механизма

белый

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

наружный диаметр исполнительного механизма

29,45 mm

число контактных модулей

Переднее кольцо

компонент изделия лицевое кольцо

Да

исполнение лицевого кольца

стандартный

материал лицевого кольца

пластмасса

цвет лицевого кольца

черный

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодных модулей

Общие технические данные

функция изделия принудительное открытие

Да

компонент изделия источник света

Да

напряжение развязки расчетное значение

320 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты IP для соединительной клеммы

IP20 при затянутом зажимном винте

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

частота коммутации макс.

3 600 1/h

механический ресурс (циклов) типичный

3 000 000

электрический ресурс (циклов) типичный

10 000 000

тепловой ток

10 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Масса нетто ME

63 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Силовая электроника

надежность контакта

Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)

Напряжение питания

тип напряжения напряжения питания источника света

AC/DC

напряжение питания источника света при переменном токе

● при 50 Гц расчетное значение

24 V

● при 60 Гц расчетное значение

24 V

напряжение питания 1 источника света при постоянном токе расчетное значение

24 V

Цепь тока управления/ управление

ток включения светодиодного модуля макс.

2 A

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

● модулей и принадлежностей

Винтовое соединение

вид подключаемых сечений проводов

● однопроводной с концевой заделкой кабеля

2x (0,5 ... 0,75 mm²)

● однопроводной без концевой заделки кабеля

2x (1,0 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1,0 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (18 ... 14)

момент затяжки болтов в держателе

1 ... 1,2 N·m

момент затяжки при винтовом зажиме

0,8 ... 0,9 N·m

Осветительное средство

вид источника света

светодиод

цвет источника света

белый

сила светового излучения

900 ... 1 400 mcd

Безопасность

функция изделия пригодно для функции безопасности

Да

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

20 %

● при высокой приоритетности запроса на каждый размыкающий контакт согласно SN 31920

20 %

● при высокой приоритетности запроса на каждый замыкающий контакт согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

3 000 000

частота отказов [FIT] при низкой приоритетности запроса на каждый размыкающий контакт согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений

крепление лицевой панели

● модулей и принадлежностей

Крепление на передней панели

высота

40 mm

ширина

30 mm

форма монтажного отверстия

круглый

монтажный диаметр

22,3 mm

положительный допуск на монтажный диаметр

0,4 mm

монтажная высота

11 mm

монтажная ширина

29,5 mm

монтажная глубина

71,7 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.566 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0145 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.787 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	Test Certificates		Maritime application
	Type Test Certificates/Test Report	Special Test Certificate
Maritime application	other
		Confirmation
