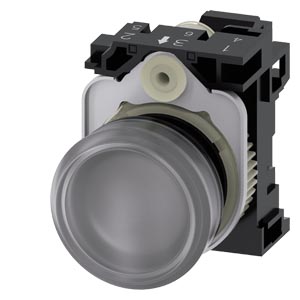

Siemens 3SU1103-6AA70-3AA0 коммутационное устройство

Name: Siemens 3SU1103-6AA70-3AA0 коммутационное устройство
Brand: Siemens
Price: 1845 RUB
Availability: InStock

СВЕТОВОЙ ИНДИКАТОР, 22MM, КРУГЛЫЙ, ПЛАСТИК, ПРОЗРАЧНЫЙ МАТОВЫЙ РАССЕИВАТЕЛЬ, С ДЕРЖАТЕЛЕМ, МОДУЛЬ ПОДСВЕТКИ С ИНТЕГРИРОВАННЫМ СВЕТОДИОДОМ 110V AC, ПРУЖИННЫЕ КЛЕММЫ

Купить 3SU11036AA703AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 1845 руб.

Технические характеристики 3SU11036AA703AA0

Индикаторная лампа, 22 мм, кругл., пластмасса, прозрачн., линза, гладкая, с держателем, светодиодный модуль, со встроенным светодиодом, 110 В AC пружинная клемма

торговая марка изделия

SIRIUS ACT

наименование изделия

Сигнальная лампа

исполнение изделия

Комлектное устройство

наименование типа изделия

3SU1

линейка изделий

Пластмасса, черная, 22 мм

заводской номер изделия

● светодиодного модуля, входящего в комплект поставки

3SU1401-1BC60-3AA0

● держателя, входящего в комплект поставки

3SU1550-0AA10-0AA0

● сигнализатора, входящего в комплект поставки

3SU1001-6AA70-0AA0

Корпус

число блоков управления

Орган управления

дополнение изделия опциональный источник света

Да

цвет

● исполнительного механизма

светлый

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

наружный диаметр исполнительного механизма

29,45 mm

Переднее кольцо

компонент изделия лицевое кольцо

Нет

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодных модулей

Общие технические данные

компонент изделия источник света

Да

напряжение развязки расчетное значение

320 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 kV

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты IP для соединительной клеммы

IP20

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

● для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2014

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Масса нетто ME

43 g

Напряжение питания

тип напряжения напряжения питания источника света

Переменный ток

напряжение питания источника света при переменном токе

● при 50 Гц расчетное значение

110 V

● при 60 Гц расчетное значение

110 V

● при 60 Гц расчетное значение

110 V

относительный отрицательный допуск напряжения питания

20 %

относительный положительный допуск напряжения питания

20 %

Цепь тока управления/ управление

ток включения макс.

3 A

Подсоединения/ клеммы

исполнение электрического соединения

прочие

● модулей и принадлежностей

подключение на пружинных клеммах

вид подключаемых сечений проводов

● однопроводной без концевой заделки кабеля

2x (0,25 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 0,75 mm²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (24 ... 16)

момент затяжки болтов в держателе

1 ... 1,2 N·m

Осветительное средство

вид источника света

светодиод

цвет источника света

белый

сила светового излучения

900 ... 1 400 mcd

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений

крепление лицевой панели

● модулей и принадлежностей

Крепление на передней панели

высота

40 mm

ширина

30 mm

форма монтажного отверстия

круглый

монтажный диаметр

22,3 mm

положительный допуск на монтажный диаметр

0,4 mm

монтажная высота

11,8 mm

монтажная ширина

29,5 mm

монтажная глубина

49,7 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.566 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0145 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.787 kg

Environment			General Product Approval
		Environmental Confirmations
General Product Approval		Test Certificates	Maritime application
		Type Test Certificates/Test Report
Maritime application	other
		Confirmation
