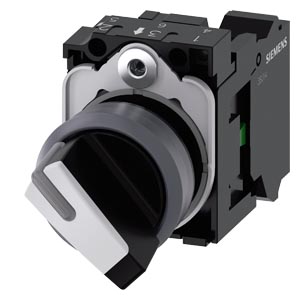

тумблер, с подсветкой, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: белый, рычаг, короткий, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, с держателем, 1 НО, пружинная клемма
|
|
торговая марка изделия
|
SIRIUS ACT
|
|
наименование изделия
|
Переключатель с перекидным рычагом
|
|
исполнение изделия
|
Комлектное устройство
|
|
наименование типа изделия
|
3SU1
|
|
линейка изделий
|
Пластмасса с металлическим передним кольцом, матовая, 22 мм
|
|
заводской номер изделия
|
|
|
● контактного модуля, входящего в комплект поставки у позиции 1
|
3SU1400-1AA10-3BA0
|
|
● держателя, входящего в комплект поставки
|
3SU1550-0AA10-0AA0
|
|
● исполнительного элемента, входящего в комплект поставки
|
3SU1032-2BF60-0AA0
|
|
Корпус
|
|
число блоков управления
|
1
|
|
Орган управления
|
|
конструкция исполнительного механизма
|
Рукоятка, короткая
|
|
принцип действия исполнительного механизма
|
блокируемое, 90° (10:30ч/13:30ч)
|
|
дополнение изделия опциональный источник света
|
Да
|
|
цвет исполнительного механизма
|
белый
|
|
материал исполнительного механизма
|
пластмасса
|
|
форма исполнительного механизма
|
круглый
|
|
наружный диаметр исполнительного механизма
|
32,3 mm
|
|
число контактных модулей
|
1
|
|
число коммутационных положений
|
2
|
|
угол коммутации
|
|
|
● вправо
|
90°
|
|
Переднее кольцо
|
|
компонент изделия лицевое кольцо
|
Да
|
|
исполнение лицевого кольца
|
стандарт
|
|
материал лицевого кольца
|
Металл матовый
|
|
цвет лицевого кольца
|
песочно-серый
|
|
Фиксатор
|
|
материал держателя
|
Пластмасса
|
|
Индикация
|
|
число светодиодных модулей
|
0
|
|
Общие технические данные
|
|
функция изделия принудительное открытие
|
Нет
|
|
компонент изделия источник света
|
Нет
|
|
напряжение развязки расчетное значение
|
500 V
|
|
степень загрязнения
|
3
|
|
тип напряжения рабочего напряжения
|
AC/DC
|
|
выдерживаемое импульсное напряжение расчетное значение
|
6 kV
|
|
степень защиты IP
|
IP66, IP67, IP69(IP69K)
|
|
степень защиты IP для соединительной клеммы
|
IP20
|
|
степень защиты NEMA
|
1, 2, 3, 3R, 4, 4X, 12, 13
|
|
ударопрочность
|
|
|
● согласно МЭК 60068-2-27
|
полуволна синусоиды 15 г / 11 мсек
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
вибропрочность
|
|
|
● согласно МЭК 60068-2-6
|
10 – 500 Гц: 5 g
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
частота коммутации макс.
|
1 800 1/h
|
|
механический ресурс (циклов) типичный
|
1 000 000
|
|
электрический ресурс (циклов) типичный
|
10 000 000
|
|
тепловой ток
|
10 A
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
S
|
|
ток длительной нагрузки линейного защитного автомата с характеристикой C
|
10 A; для тока короткого замыкания меньше 400 A
|
|
ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED
|
10 A
|
|
ток длительной нагрузки плавкой вставки предохранителя DIAZED gG
|
10 A
|
|
Директива RoHS (дата)
|
10/01/2014
|
|
Масса нетто ME
|
67 g
|
|
рабочее напряжение
|
|
|
● при переменном токе
|
|
|
— при 50 Гц расчетное значение
|
5 ... 500 V
|
|
— при 60 Гц расчетное значение
|
5 ... 500 V
|
|
● при постоянном токе расчетное значение
|
5 ... 500 V
|
|
Силовая электроника
|
|
надежность контакта
|
Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
|
|
Вспомогательный контур
|
|
исполнение контакта вспомогательных контактов
|
Сплав серебра
|
|
число размыкающих контактов для вспомогательных контактов
|
0
|
|
число замыкающих контактов для вспомогательных контактов
|
1
|
|
Подсоединения/ клеммы
|
|
исполнение электрического соединения
|
пружинный зажим
|
|
● модулей и принадлежностей
|
подключение на пружинных клеммах
|
|
вид подключаемых сечений проводов
|
|
|
● однопроводной без концевой заделки кабеля
|
2x (0,25 ... 1,5 mm²)
|
|
● тонкопроволочный с концевой заделкой кабеля
|
2x (0,25 ... 0,75 mm²)
|
|
● тонкопроволочный без концевой заделки кабеля
|
2x (0,25 ... 1,5 мм²)
|
|
● для проводов американского калибра (AWG)
|
2x (24 ... 16)
|
|
момент затяжки болтов в держателе
|
1 ... 1,2 N·m
|
|
Безопасность
|
|
доля опасных отказов
|
|
|
● при низкой приоритетности запроса согласно SN 31920
|
20 %
|
|
значение В10 при высокой приоритетности запроса согласно SN 31920
|
100 000
|
|
IEC 61508
|
|
значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508
|
20 a
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +70 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
экологическая категория при эксплуатации согласно МЭК 60721
|
3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)
|
|
Монтаж/ крепление/ размеры
|
|
вид креплений
|
|
|
● модулей и принадлежностей
|
Крепление на передней панели
|
|
высота
|
40 mm
|
|
ширина
|
32,3 mm
|
|
форма монтажного отверстия
|
круглый
|
|
монтажный диаметр
|
22,3 mm
|
|
положительный допуск на монтажный диаметр
|
0,4 mm
|
|
монтажная высота
|
28,8 mm
|
|
монтажная ширина
|
32,3 mm
|
|
монтажная глубина
|
49,7 mm
|
|
Разрешения Сертификаты
|
|
|
|
