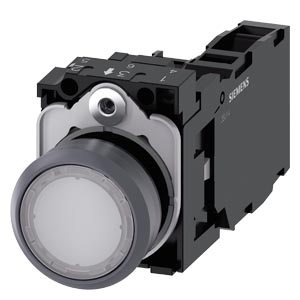

Нажимная кнопка с сигнализацией, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: белый, кнопка, плоск., нажатием на кнопку, с держателем, 1 НО + 1 НЗ, Светодиодный модуль со встроенным светодиодом, 24 В AC/DC винтовой зажим
|
|
торговая марка изделия
|
SIRIUS ACT
|
|
наименование изделия
|
Кнопка с подсветкой
|
|
исполнение изделия
|
Комлектное устройство
|
|
наименование типа изделия
|
3SU1
|
|
линейка изделий
|
Пластмасса с металлическим передним кольцом, матовая, 22 мм
|
|
заводской номер изделия
|
|
|
● контактного модуля, входящего в комплект поставки у позиции 1
|
3SU1400-1AA10-1FA0
|
|
● светодиодного модуля, входящего в комплект поставки
|
3SU1401-1BB60-1AA0
|
|
● держателя, входящего в комплект поставки
|
3SU1550-0AA10-0AA0
|
|
● исполнительного элемента, входящего в комплект поставки
|
3SU1031-0AB60-0AA0
|
|
число блоков управления
|
1
|
|
Орган управления
|
|
конструкция исполнительного механизма
|
Кнопочный выключатель, плоский
|
|
принцип действия исполнительного механизма
|
с нажатием
|
|
дополнение изделия опциональный источник света
|
Да
|
|
цвет исполнительного механизма
|
белый
|
|
материал исполнительного механизма
|
пластмасса
|
|
форма исполнительного механизма
|
круглый
|
|
наружный диаметр исполнительного механизма
|
29,45 mm
|
|
число контактных модулей
|
1
|
|
Переднее кольцо
|
|
компонент изделия лицевое кольцо
|
Да
|
|
исполнение лицевого кольца
|
стандартный
|
|
материал лицевого кольца
|
Металл матовый
|
|
цвет лицевого кольца
|
песочно-серый
|
|
Фиксатор
|
|
материал держателя
|
Пластмасса
|
|
Индикация
|
|
число светодиодных модулей
|
1
|
|
Общие технические данные
|
|
функция изделия принудительное открытие
|
Да
|
|
компонент изделия источник света
|
Да
|
|
напряжение развязки расчетное значение
|
320 V
|
|
степень загрязнения
|
3
|
|
тип напряжения рабочего напряжения
|
AC/DC
|
|
выдерживаемое импульсное напряжение расчетное значение
|
4 kV
|
|
степень защиты IP
|
IP66, IP67, IP69(IP69K)
|
|
степень защиты IP для соединительной клеммы
|
IP20 при затянутом зажимном винте
|
|
степень защиты NEMA
|
1, 2, 3, 3R, 4, 4X, 12, 13
|
|
ударопрочность
|
|
|
● согласно МЭК 60068-2-27
|
полуволна синусоиды 15 г / 11 мсек
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
вибропрочность
|
|
|
● согласно МЭК 60068-2-6
|
10 – 500 Гц: 5 g
|
|
● для применения на железнодорожном транспорте согласно DIN EN 61373
|
категория 1, класс В
|
|
частота коммутации макс.
|
3 600 1/h
|
|
механический ресурс (циклов) типичный
|
3 000 000
|
|
электрический ресурс (циклов) типичный
|
10 000 000
|
|
тепловой ток
|
10 A
|
|
справочный идентификатор согласно МЭК 81346-2:2009
|
S
|
|
ток длительной нагрузки линейного защитного автомата с характеристикой C
|
10 A; для тока короткого замыкания меньше 400 A
|
|
ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED
|
10 A
|
|
ток длительной нагрузки плавкой вставки предохранителя DIAZED gG
|
10 A
|
|
Директива RoHS (дата)
|
10/01/2014
|
|
SVHC substance name
|
Lead monoxide (lead oxide) CAS-No. 1317-36-8
|
|
Масса нетто ME
|
73 g
|
|
рабочее напряжение
|
|
|
● при переменном токе
|
|
|
— при 50 Гц расчетное значение
|
5 ... 500 V
|
|
— при 60 Гц расчетное значение
|
5 ... 500 V
|
|
● при постоянном токе расчетное значение
|
5 ... 500 V
|
|
Силовая электроника
|
|
надежность контакта
|
Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
|
|
Напряжение питания
|
|
тип напряжения напряжения питания источника света
|
AC/DC
|
|
напряжение питания источника света при переменном токе
|
|
|
● при 50 Гц расчетное значение
|
24 V
|
|
● при 60 Гц расчетное значение
|
24 V
|
|
напряжение питания 1 источника света при постоянном токе расчетное значение
|
24 V
|
|
Цепь тока управления/ управление
|
|
ток включения светодиодного модуля макс.
|
2 A
|
|
Вспомогательный контур
|
|
исполнение контакта вспомогательных контактов
|
Сплав серебра
|
|
число размыкающих контактов для вспомогательных контактов
|
1
|
|
число замыкающих контактов для вспомогательных контактов
|
1
|
|
Подсоединения/ клеммы
|
|
исполнение электрического соединения
|
винтовой зажим
|
|
● модулей и принадлежностей
|
Винтовое соединение
|
|
вид подключаемых сечений проводов
|
|
|
● однопроводной с концевой заделкой кабеля
|
2x (0,5 ... 0,75 mm²)
|
|
● однопроводной без концевой заделки кабеля
|
2x (1,0 ... 1,5 mm²)
|
|
● тонкопроволочный с концевой заделкой кабеля
|
2x (0,5 ... 1,5 мм²)
|
|
● тонкопроволочный без концевой заделки кабеля
|
2x (1,0 ... 1,5 мм²)
|
|
● для проводов американского калибра (AWG)
|
2x (18 ... 14)
|
|
момент затяжки болтов в держателе
|
1 ... 1,2 N·m
|
|
момент затяжки при винтовом зажиме
|
0,8 ... 0,9 N·m
|
|
Осветительное средство
|
|
вид источника света
|
светодиод
|
|
цвет источника света
|
белый
|
|
сила светового излучения
|
900 ... 1 400 mcd
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +70 °C
|
|
● при хранении
|
-40 ... +80 °C
|
|
экологическая категория при эксплуатации согласно МЭК 60721
|
3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)
|
|
Монтаж/ крепление/ размеры
|
|
вид креплений
|
крепление лицевой панели
|
|
● модулей и принадлежностей
|
Крепление на передней панели
|
|
высота
|
40 mm
|
|
ширина
|
30 mm
|
|
форма монтажного отверстия
|
круглый
|
|
монтажный диаметр
|
22,3 mm
|
|
положительный допуск на монтажный диаметр
|
0,4 mm
|
|
монтажная высота
|
11 mm
|
|
монтажная ширина
|
29,5 mm
|
|
монтажная глубина
|
71,7 mm
|
|
Разрешения Сертификаты
|
|
|
|
