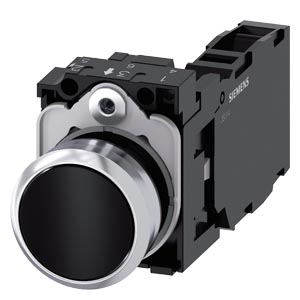

Siemens 3SU1150-0AB10-1FA0 коммутационное устройство

Name: Siemens 3SU1150-0AB10-1FA0 коммутационное устройство
Brand: Siemens
Price: 1583 RUB
Availability: InStock

КНОПКА, 22MM, КРУГЛАЯ, МЕТАЛЛИЧЕСКАЯ ГЛЯНЦЕВАЯ, ЧЁРНАЯ, ПЛОСКАЯ КНОПКА, КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ, С ДЕРЖАТЕЛЕМ, 1NO+1NC, ВИНТОВЫЕ КЛЕММЫ

Купить 3SU11500AB101FA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 1583 руб.

Технические характеристики 3SU11500AB101FA0

Кнопочный выключатель, 22 мм, кругл., металл, глянцев., цвет: черный, кнопка, плоск., нажатием на кнопку, с держателем, 1 НО + 1 НЗ, винтовой зажим

торговая марка изделия

SIRIUS ACT

наименование изделия

Кнопка

исполнение изделия

Комлектное устройство

наименование типа изделия

3SU1

линейка изделий

Металл, зеркальный блеск, 22 мм

заводской номер изделия

● контактного модуля, входящего в комплект поставки у позиции 1

3SU1400-1AA10-1FA0

● держателя, входящего в комплект поставки

3SU1550-0AA10-0AA0

● исполнительного элемента, входящего в комплект поставки

3SU1050-0AB10-0AA0

число блоков управления

Орган управления

конструкция исполнительного механизма

Кнопочный выключатель, плоский

принцип действия исполнительного механизма

с нажатием

дополнение изделия опциональный источник света

Нет

цвет исполнительного механизма

черный

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

наружный диаметр исполнительного механизма

29,45 mm

число контактных модулей

Переднее кольцо

компонент изделия лицевое кольцо

Да

исполнение лицевого кольца

стандартный

материал лицевого кольца

Металл глянец

цвет лицевого кольца

серебр.

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодных модулей

Общие технические данные

функция изделия принудительное открытие

Да

компонент изделия источник света

Нет

напряжение развязки расчетное значение

500 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты IP для соединительной клеммы

IP20 при затянутом зажимном винте

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

частота коммутации макс.

3 600 1/h

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) типичный

10 000 000

тепловой ток

10 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

Масса нетто ME

77 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Силовая электроника

надежность контакта

Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

● модулей и принадлежностей

Винтовое соединение

вид подключаемых сечений проводов

● однопроводной с концевой заделкой кабеля

2x (0,5 ... 0,75 mm²)

● однопроводной без концевой заделки кабеля

2x (1,0 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1,0 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (18 ... 14)

момент затяжки болтов в держателе

1 ... 1,2 N·m

момент затяжки при винтовом зажиме

0,8 ... 0,9 N·m

Безопасность

функция изделия пригодно для функции безопасности

Да

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

20 %

● при высокой приоритетности запроса на каждый размыкающий контакт согласно SN 31920

20 %

● при высокой приоритетности запроса на каждый замыкающий контакт согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

10 000 000

частота отказов [FIT] при низкой приоритетности запроса на каждый размыкающий контакт согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений

крепление лицевой панели

● модулей и принадлежностей

Крепление на передней панели

высота

40 mm

ширина

30 mm

форма монтажного отверстия

круглый

монтажный диаметр
