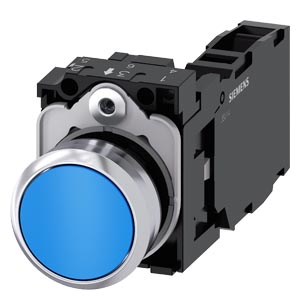

Siemens 3SU1150-0AB50-1FA0 коммутационное устройство
КНОПКА, 22MM, КРУГЛАЯ, МЕТАЛЛИЧЕСКАЯ ГЛЯНЦЕВАЯ, СИНЯЯ, ПЛОСКАЯ КНОПКА, КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ, С ДЕРЖАТЕЛЕМ, 1NO+1NC, ВИНТОВЫЕ КЛЕММЫ
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Комплектное устройство Sirius 3SU1
- Siemens 3SU1150-0AB50-1FA0 коммутационное устройство
Технические характеристики 3SU11500AB501FA0
|
|
Кнопочный выключатель, 22 мм, кругл., металл, глянцев., цвет: синий, кнопка, плоск., нажатием на кнопку, 1 НО + 1 НЗ, винтовой зажим | |||||||||||||
| торговая марка изделия | SIRIUS ACT | |||||||||||||
| наименование изделия | Кнопка | |||||||||||||
| исполнение изделия | Комлектное устройство | |||||||||||||
| наименование типа изделия | 3SU1 | |||||||||||||
| линейка изделий | Металл, зеркальный блеск, 22 мм | |||||||||||||
| заводской номер изделия | ||||||||||||||
| ● контактного модуля, входящего в комплект поставки у позиции 1 | 3SU1400-1AA10-1FA0 | |||||||||||||
| ● держателя, входящего в комплект поставки | 3SU1550-0AA10-0AA0 | |||||||||||||
| ● исполнительного элемента, входящего в комплект поставки | 3SU1050-0AB50-0AA0 | |||||||||||||
| число блоков управления | 1 | |||||||||||||
| Орган управления | ||||||||||||||
| конструкция исполнительного механизма | Кнопочный выключатель, плоский | |||||||||||||
| принцип действия исполнительного механизма | с нажатием | |||||||||||||
| дополнение изделия опциональный источник света | Нет | |||||||||||||
| цвет исполнительного механизма | синий | |||||||||||||
| материал исполнительного механизма | пластмасса | |||||||||||||
| форма исполнительного механизма | круглый | |||||||||||||
| наружный диаметр исполнительного механизма | 29,45 mm | |||||||||||||
| число контактных модулей | 1 | |||||||||||||
| Переднее кольцо | ||||||||||||||
| компонент изделия лицевое кольцо | Да | |||||||||||||
| исполнение лицевого кольца | стандартный | |||||||||||||
| материал лицевого кольца | Металл глянец | |||||||||||||
| цвет лицевого кольца | серебр. | |||||||||||||
| Фиксатор | ||||||||||||||
| материал держателя | Пластмасса | |||||||||||||
| Индикация | ||||||||||||||
| число светодиодных модулей | 0 | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||
| компонент изделия источник света | Нет | |||||||||||||
| напряжение развязки расчетное значение | 500 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| тип напряжения рабочего напряжения | AC/DC | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| степень защиты IP | IP66, IP67, IP69(IP69K) | |||||||||||||
| степень защиты IP для соединительной клеммы | IP20 при затянутом зажимном винте | |||||||||||||
| степень защиты NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||
| ударопрочность | ||||||||||||||
| ● согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |||||||||||||
| вибропрочность | ||||||||||||||
| ● согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |||||||||||||
| частота коммутации макс. | 3 600 1/h | |||||||||||||
| механический ресурс (циклов) типичный | 10 000 000 | |||||||||||||
| электрический ресурс (циклов) типичный | 10 000 000 | |||||||||||||
| тепловой ток | 10 A | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |||||||||||||
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 10 A; для тока короткого замыкания меньше 400 A | |||||||||||||
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A | |||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 10 A | |||||||||||||
| Директива RoHS (дата) | 10/01/2014 | |||||||||||||
| Масса нетто ME | 77 g | |||||||||||||
| рабочее напряжение | ||||||||||||||
| ● при переменном токе | ||||||||||||||
| — при 50 Гц расчетное значение | 5 ... 500 V | |||||||||||||
| — при 60 Гц расчетное значение | 5 ... 500 V | |||||||||||||
| ● при постоянном токе расчетное значение | 5 ... 500 V | |||||||||||||
| Силовая электроника | ||||||||||||||
| надежность контакта | Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА) | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| исполнение контакта вспомогательных контактов | Сплав серебра | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 1 | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| ● модулей и принадлежностей | Винтовое соединение | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной с концевой заделкой кабеля | 2x (0,5 ... 0,75 mm²) | |||||||||||||
| ● однопроводной без концевой заделки кабеля | 2x (1,0 ... 1,5 mm²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 1,5 мм²) | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 2x (1,0 ... 1,5 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) | 2x (18 ... 14) | |||||||||||||
| момент затяжки болтов в держателе | 1 ... 1,2 N·m | |||||||||||||
| момент затяжки при винтовом зажиме | 0,8 ... 0,9 N·m | |||||||||||||
| Безопасность | ||||||||||||||
| функция изделия пригодно для функции безопасности | Да | |||||||||||||
| испытания срока службы с учетом износа необходимые | Да | |||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 20 % | |||||||||||||
| ● при высокой приоритетности запроса на каждый размыкающий контакт согласно SN 31920 | 20 % | |||||||||||||
| ● при высокой приоритетности запроса на каждый замыкающий контакт согласно SN 31920 | 50 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 10 000 000 | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса на каждый размыкающий контакт согласно SN 31920 | 100 FIT | |||||||||||||
| ISO 13849 | ||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||
| IEC 61508 | ||||||||||||||
| тип защитного устройства согласно МЭК 61508-2 | тип A | |||||||||||||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| вид креплений | крепление лицевой панели | |||||||||||||
| ● модулей и принадлежностей | Крепление на передней панели | |||||||||||||
| высота | 40 mm | |||||||||||||
| ширина | 30 mm | |||||||||||||
| форма монтажного отверстия | круглый | |||||||||||||
| монтажный диаметр | 22,3 mm | |||||||||||||
| положительный допуск на монтажный диаметр | 0,4 mm | |||||||||||||
| монтажная высота | 11 mm | |||||||||||||
| монтажная ширина | 29,5 mm | |||||||||||||
| монтажная глубина | 71,7 mm | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
| экологический сертификат изделия | ||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.625 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.267 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 0.593 kg | |||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
11.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3SU1150-0AB50-1FA0
-
sirius-act-3su1-svetosignalnaya-apparatura.pdf
размер: 7.96 Мб, страниц: 96
