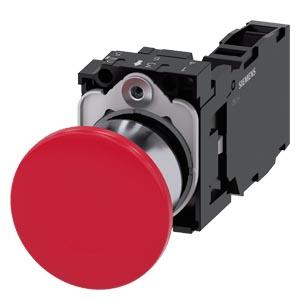

Siemens 3SU1150-1BA20-1FA0 коммутационное устройство

Name: Siemens 3SU1150-1BA20-1FA0 коммутационное устройство
Brand: Siemens
Price: 2925 RUB
Availability: InStock

ГРИБОВИДНАЯ КНОПКА, 22MM, КРУГЛАЯ, МЕТАЛЛИЧЕСКАЯ ГЛЯНЦЕВАЯ, КРАСНАЯ, 40MM, С ФИКСАЦИЕЙ, ДЕБЛОКИРОВКА ВЫТЯГИВАНИЕМ, С ДЕРЖАТЕЛЕМ, 1NO+1NC, ВИНТОВЫЕ КЛЕММЫ

Купить 3SU11501BA201FA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 2925 руб.

Технические характеристики 3SU11501BA201FA0

грибовидной кнопки, 22 мм, кругл., металл, глянцев., цвет: красный, 40 мм, с фиксацией, разблокировка вытягиванием, с держателем, 1 НО + 1 НЗ, винтовой зажим

торговая марка изделия

SIRIUS ACT

наименование изделия

Грибовидная кнопка

исполнение изделия

Комлектное устройство

наименование типа изделия

3SU1

линейка изделий

Металл, зеркальный блеск, 22 мм

заводской номер изделия

● контактного модуля, входящего в комплект поставки у позиции 1

3SU1400-1AA10-1FA0

● держателя, входящего в комплект поставки

3SU1550-0AA10-0AA0

● исполнительного элемента, входящего в комплект поставки

3SU1050-1BA20-0AA0

Корпус

число блоков управления

Орган управления

принцип действия исполнительного механизма

с фиксацией

дополнение изделия опциональный источник света

Нет

цвет исполнительного механизма

красный

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

наружный диаметр исполнительного механизма

40 mm

число контактных модулей

вид разблокирования

деблокировка оттягиванием

число коммутационных положений

Переднее кольцо

компонент изделия лицевое кольцо

Да

исполнение лицевого кольца

стандартный

материал лицевого кольца

Металл глянец

цвет лицевого кольца

серебр.

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодов

Общие технические данные

функция изделия

● принудительное открытие

Да

● функция аварийного отключения

Нет

● функция аварийного останова

Нет

компонент изделия источник света

Нет

напряжение развязки расчетное значение

500 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты IP для соединительной клеммы

IP20 при затянутом зажимном винте

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

частота коммутации макс.

1 800 1/h

механический ресурс (циклов) типичный

500 000

электрический ресурс (циклов) типичный

10 000 000

тепловой ток

10 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

Масса нетто ME

100 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Силовая электроника

надежность контакта

Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения модулей и принадлежностей

Винтовое соединение

вид подключаемых сечений проводов

● однопроводной с концевой заделкой кабеля

2x (0,5 ... 0,75 mm²)

● однопроводной без концевой заделки кабеля

2x (1,0 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1,0 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (18 ... 14)

момент затяжки болтов в держателе

1 ... 1,2 N·m

момент затяжки при винтовом зажиме

0,8 ... 0,9 N·m

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений

● модулей и принадлежностей

Крепление на передней панели

высота

40 mm

ширина

40 mm

форма монтажного отверстия

круглый

монтажный диаметр

22,3 mm

положительный допуск на монтажный диаметр

0,4 mm

монтажная высота

27,5 mm

монтажная ширина

40 mm

монтажная глубина

71,7 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.625 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.267 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.593 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	Test Certificates		Maritime application
	Special Test Certificate	Type Test Certificates/Test Report
Maritime application	other
		Confirmation
