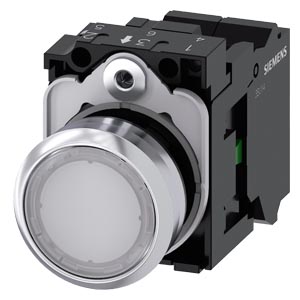

Siemens 3SU1156-0AB60-3BA0 коммутационное устройство

Name: Siemens 3SU1156-0AB60-3BA0 коммутационное устройство
Brand: Siemens
Price: 2654 RUB
Availability: InStock

КНОПКА С ПОДСВЕТКОЙ, 22MM, КРУГЛАЯ, МЕТАЛЛИЧЕСКАЯ ГЛЯНЦЕВАЯ, БЕЛАЯ, ПЛОСКАЯ КНОПКА, КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ, С ДЕРЖАТЕЛЕМ, 1NO, МОДУЛЬ ПОДСВЕТКИ С ИНТЕГРИРОВАННЫМ СВЕТОДИОДОМ 230V AC, ПРУЖИННЫЕ КЛЕММЫ

Купить 3SU11560AB603BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 2654 руб.

Технические характеристики 3SU11560AB603BA0

Нажимная кнопка с сигнализацией, 22 мм, кругл., металл, глянцев., цвет: белый, Кнопка, плоск., нажатием на кнопку, с держателем, 1 НО, Светодиодный модуль со встроенным светодиодом, 230 В AC, Пружинная клемма

торговая марка изделия

SIRIUS ACT

наименование изделия

Кнопка с подсветкой

исполнение изделия

Комлектное устройство

наименование типа изделия

3SU1

линейка изделий

Металл, зеркальный блеск, 22 мм

заводской номер изделия

● контактного модуля, входящего в комплект поставки у позиции 1

3SU1400-1AA10-3BA0

● светодиодного модуля, входящего в комплект поставки

3SU1401-1BF60-3AA0

● держателя, входящего в комплект поставки

3SU1550-0AA10-0AA0

● исполнительного элемента, входящего в комплект поставки

3SU1051-0AB60-0AA0

число блоков управления

Орган управления

конструкция исполнительного механизма

Кнопочный выключатель, плоский

принцип действия исполнительного механизма

с нажатием

дополнение изделия опциональный источник света

Да

цвет исполнительного механизма

белый

материал исполнительного механизма

пластмасса

форма исполнительного механизма

круглый

наружный диаметр исполнительного механизма

29,45 mm

число контактных модулей

Переднее кольцо

компонент изделия лицевое кольцо

Да

исполнение лицевого кольца

стандартный

материал лицевого кольца

Металл глянец

цвет лицевого кольца

серебр.

Фиксатор

материал держателя

Пластмасса

Индикация

число светодиодных модулей

Общие технические данные

функция изделия принудительное открытие

Нет

компонент изделия источник света

Да

напряжение развязки расчетное значение

320 V

степень загрязнения

тип напряжения рабочего напряжения

AC/DC

выдерживаемое импульсное напряжение расчетное значение

4 kV

степень защиты IP

IP66, IP67, IP69(IP69K)

степень защиты IP для соединительной клеммы

IP20

степень защиты NEMA

1, 2, 3, 3R, 4, 4X, 12, 13

ударопрочность

● согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность

● согласно МЭК 60068-2-6

10 – 500 Гц: 5 g

частота коммутации макс.

3 600 1/h

механический ресурс (циклов) типичный

3 000 000

электрический ресурс (циклов) типичный

10 000 000

тепловой ток

10 A

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки линейного защитного автомата с характеристикой C

10 A; для тока короткого замыкания меньше 400 A

ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED

10 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED gG

10 A

Директива RoHS (дата)

10/01/2014

SVHC substance name

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Масса нетто ME

96 g

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

5 ... 500 V

— при 60 Гц расчетное значение

5 ... 500 V

● при постоянном токе расчетное значение

5 ... 500 V

Силовая электроника

надежность контакта

Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)

Напряжение питания

тип напряжения напряжения питания источника света

Переменный ток

напряжение питания источника света при переменном токе

● при 50 Гц расчетное значение

230 V

● при 60 Гц расчетное значение

230 V

Цепь тока управления/ управление

ток включения светодиодного модуля макс.

3 A

Вспомогательный контур

исполнение контакта вспомогательных контактов

Сплав серебра

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

Подсоединения/ клеммы

исполнение электрического соединения

пружинный зажим

● модулей и принадлежностей

подключение на пружинных клеммах

вид подключаемых сечений проводов

● однопроводной без концевой заделки кабеля

2x (0,25 ... 1,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 0,75 mm²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG)

2x (24 ... 16)

момент затяжки болтов в держателе

1 ... 1,2 N·m

Осветительное средство

вид источника света

светодиод

цвет источника света

белый

сила светового излучения

900 ... 1 400 mcd

Безопасность

функция изделия пригодно для функции безопасности

Да

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при высокой приоритетности запроса на каждый замыкающий контакт согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

3 000 000

ISO 13849

тип устройства согласно ISO 13849-1

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +80 °C

экологическая категория при эксплуатации согласно МЭК 60721

3M6, 3S2, 3B2, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью)

Монтаж/ крепление/ размеры

вид креплений

крепление лицевой панели

● модулей и принадлежностей

Крепление на передней панели

высота

40 mm

ширина

30 mm

форма монтажного отверстия

круглый

монтажный диаметр

22,3 mm

положительный допуск на монтажный диаметр

0,4 mm

монтажная высота

11 mm

монтажная ширина

29,5 mm

монтажная глубина

49,7 mm

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.625 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.235 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.267 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.593 kg
